工业设备用重型安装固定支撑构件

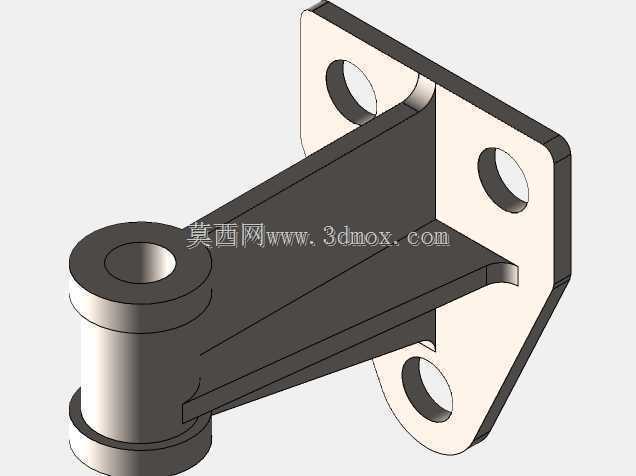

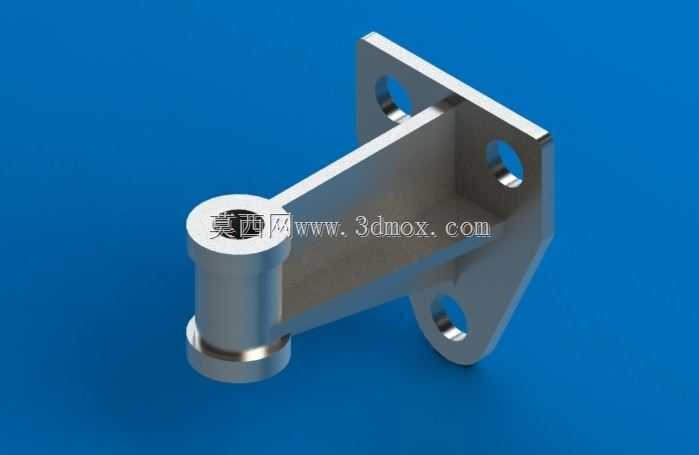

　　在工业生产现场的各类工装架设、辅助工具挂载、小型动力单元固定场景中，这类重型安装支撑构件是应用频次极高的结构连接件，区别于轻型薄板冲压的安装支架，该构件整体采用厚板焊接后经CNC精加工成型，能够承受大载荷下的长期静载与一定程度的动载冲击，不会出现薄板支架常见的形变、螺栓孔位错位、挂载端下沉等问题。从结构设计逻辑来看，构件的安装基面采用带三个安装孔的折弯支撑板结构，三个孔位呈三角形分布，相比双孔固定的结构，三角形排布的孔位能够有效抵消安装面受到的扭转力矩，避免支架在承受偏载时绕安装螺栓轴线转动，安装孔的沉台设计可以让内六角螺栓的头部完全沉入构件平面内，不会出现螺栓头突出干涉挂载部件安装的问题，

　　同时沉台的精加工端面能够保证螺栓锁紧时的受力均匀，避免螺栓受到附加的剪切应力。连接安装基面与挂载端的加强筋采用整板切割成型，与两侧立板、安装基面采用满焊连接，焊后经过时效处理消除焊接应力，再进行整体的机加工，保证各安装面的平面度与孔位的位置度公差，加强筋的厚度根据挂载载荷的量级匹配，从结构上避免筋板在长期载荷下出现屈曲变形。构件前端的挂载端采用带凸台的圆柱筒结构，筒体内孔可根据挂载部件的连接轴径做适配加工，两端的凸台结构既可以作为挂载部件的轴向定位面，也能够增强筒体端部的结构强度，避免筒体在受到径向载荷时出现端口胀裂的问题，筒体与加强筋、侧立板的连接位置做了圆弧过渡处理，减少应力集中带来的断裂风险，

　　这一细节在承受交变载荷的使用场景下尤为重要，能够大幅提升构件的疲劳寿命。从安装边界来看，该支架的安装基面为平面结构，可直接贴合在设备主机的立面安装面、生产线的钢结构立柱立面、工装台的侧装基准面上，不需要额外加工适配的安装垫块，三个安装孔的孔距按照通用工业安装的标准间距设计，可适配市面上多数常见规格的膨胀螺栓、内六角圆柱头螺栓，不需要现场重新配打孔位；前端挂载端的轴线与安装基面保持严格的平行度公差，当挂载带转动副的工具、检测探头、小型执行器时，能够保证挂载部件的运动轴线与设计基准一致，不会因为支架的形位公差偏差导致挂载部件出现卡滞、运动轨迹偏移、磨损加剧等问题。在实际应用中，这类支架常被用于固定生产线旁的气动扳手悬挂支座、

　　焊接设备的送丝机挂载架、检测工位的视觉传感器安装支架、液压管路的重型管夹固定座，也可作为小型设备的侧边支撑脚使用，相比铸件材质的安装支架，焊接后精加工的构件生产周期更短，可根据现场实际安装空间灵活调整各部分尺寸，不需要开模即可快速适配特殊的安装需求，同时焊接结构的抗冲击性能优于普通灰铸铁件，在有频繁振动的设备旁使用时不会出现铸件脆断的问题。设计过程中需要重点关注各焊接位置的焊脚高度匹配，焊脚过小无法满足强度要求，焊脚过大会导致焊接变形量增大，增加后续机加工的余量与加工难度，因此在建模阶段就需要提前预留焊接收缩余量，将机加工的基准面设置在焊接变形量最小的位置，保证精加工后各部分的尺寸精度符合装配要求；另外挂载端筒体的内孔与安装基面的位置度公差需要根据挂载部件的精度要求设定，若用于固定高精度检测元件，需要适当提高形位公差等级，若用于普通工具挂载，可适当放宽公差要求以降低加工成本。
