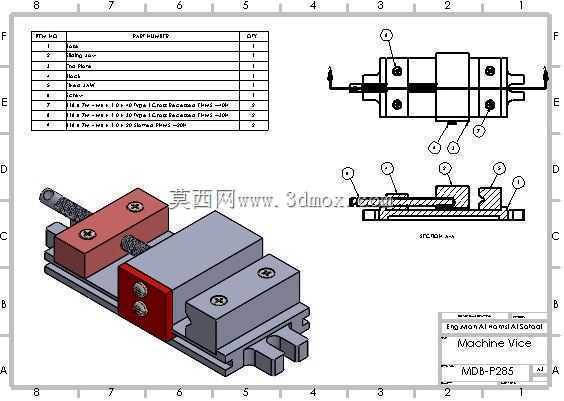

机加工用螺杆传动快调式台虎钳结构

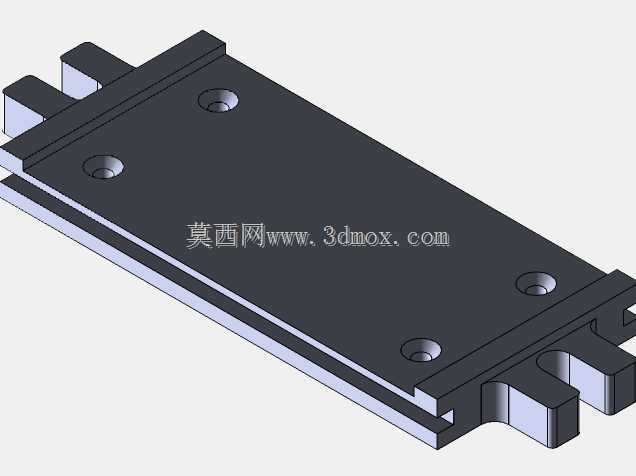

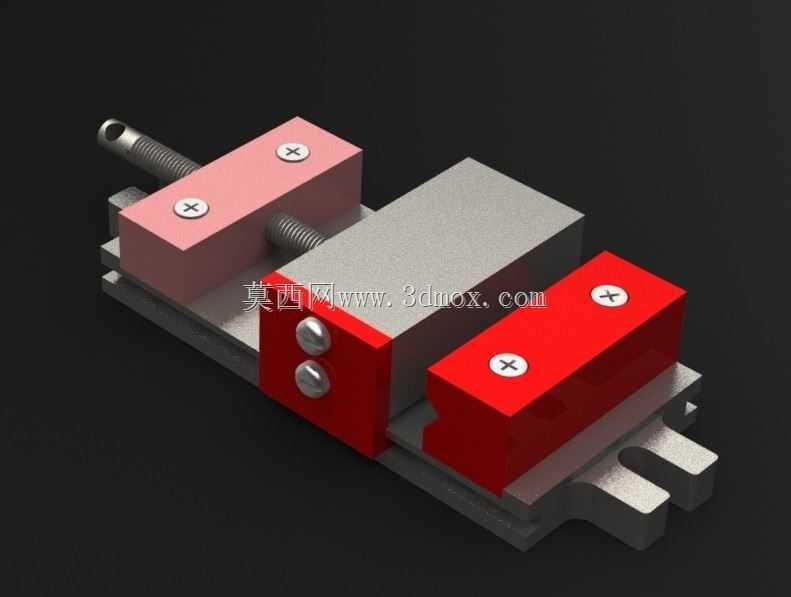

　　在钻床、普通铣床、小型加工中心的工位旁，这类台虎钳是出镜率最高的工装之一，不管是单件小批量的零件划线、钻孔、铣削平面，还是维修工位的小型零件拆装、去毛刺作业，都能看到它的身影。和重型机用平口钳不同，这款虎钳的整体结构更偏向轻型多场景适配，底座预留的两个凸耳安装位，可直接通过T型螺栓固定在机床工作台的T型槽内，也能通过压板锁紧在钳工台的木质或钢制台面上，安装边界的孔位间距适配多数常规小型机床的工作台槽距，不需要额外加工过渡转接板，换工位拆装的效率很高。

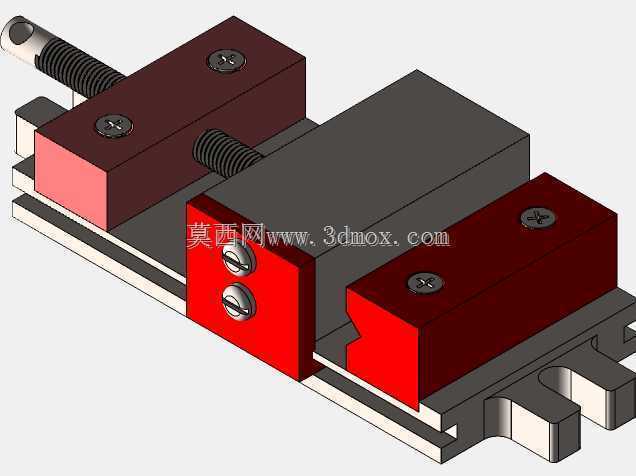

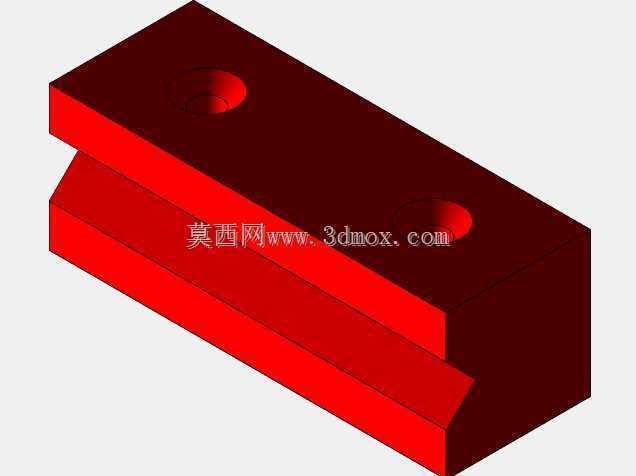

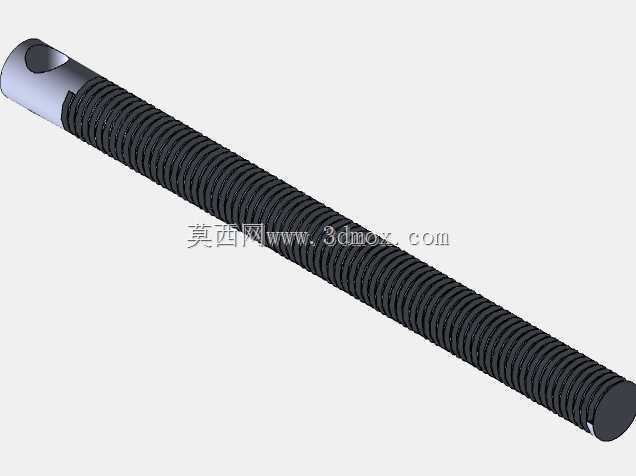

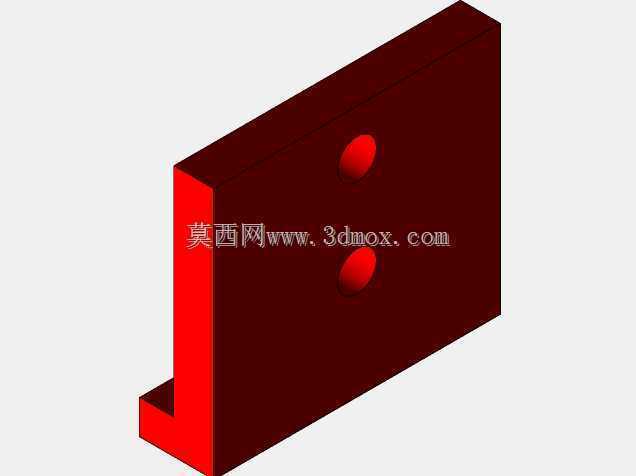

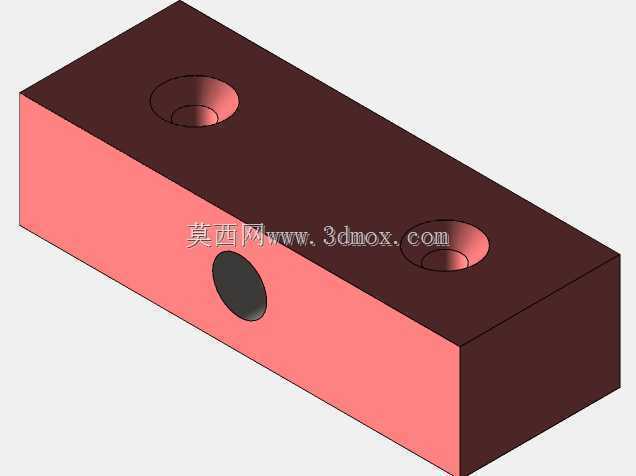

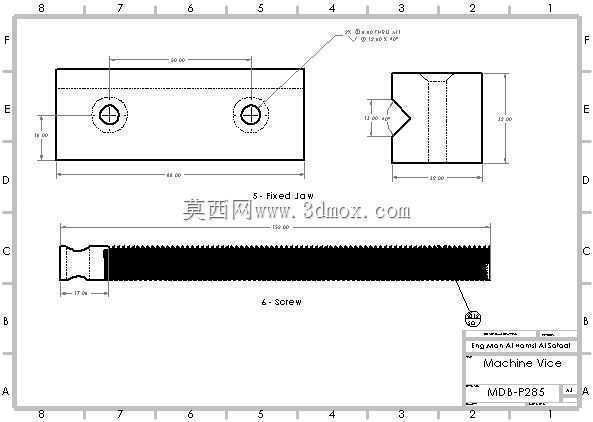

　　从功能逻辑上看，它采用单螺杆传动的夹紧结构，转动伸出钳体的光杆加螺纹段的丝杆，就能带动活动钳身沿底座的导轨面做直线往复运动，实现钳口的开合调整。两个钳口的夹持面都做了防滑处理，固定在钳身上的钳口块通过沉头螺丝锁紧，磨损后可以单独拆卸更换，不需要整体报废钳身，日常维护的成本很低。活动钳身和固定钳身的夹持块做了差异化的高度设计，夹持不同厚度的工件时，能保证夹持力的作用线落在钳口的有效接触范围内，避免工件受夹紧力时出现上翘、打滑的问题，尤其是在钻削轴向力较大的孔加工工序里，这种结构能有效减少工件的位移偏差，保证孔位的位置精度。

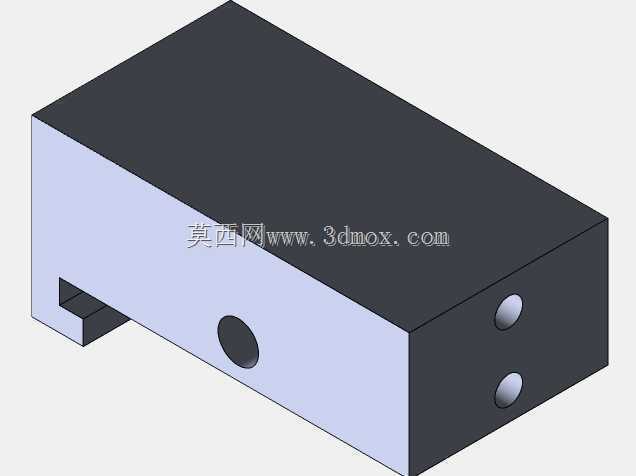

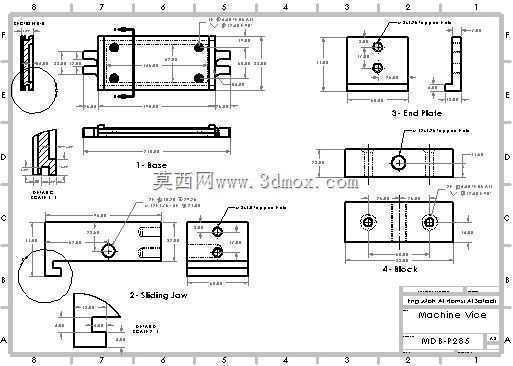

　　设计层面上，整个钳体的受力路径做了明确的分配，丝杆的轴向推力直接作用在活动钳身的加强筋位置，不会让钳身的薄壁区域承受额外的弯曲应力，底座的导轨面做了加宽处理，活动钳身滑动时的侧向间隙可以通过侧边的紧固螺丝微调，长期使用出现磨损后，不需要更换导轨配件，只需要调整镶条的压紧程度就能恢复滑动精度，延长整个工装的使用寿命。钳身的主体部分采用铸铁材质的结构设计思路，保证夹持时的刚性，不会因为夹紧力过大出现钳身形变，而钳口块则采用淬火钢材，表面硬度足够应对钢件、铝件、塑料件等不同材质工件的夹持需求，不会因为频繁夹持出现钳口凹陷、磨损过快的问题。

　　实际使用场景里，这款虎钳的最大开合距离覆盖了常规小型零件的夹持尺寸范围，不管是方形的毛坯料、条形的型材，还是形状不规则的小型焊接件，都能通过调整丝杆行程找到合适的夹持位置。钳身的整体高度控制在合理范围内，安装在机床工作台上后，工件的夹持高度不会超出机床的主轴行程范围，不需要额外垫高块就能完成多数常规加工工序，对于钳工实训、小型机加工门店、设备维修班组这类场景来说，这种结构的虎钳适配性极强，既不会因为结构过于笨重导致挪动困难，也不会因为刚性不足影响加工精度。

　　和液压夹紧的工装夹具相比，这种纯机械螺杆传动的结构没有密封件、液压管路这类易损部件，日常使用几乎不需要复杂的维护，哪怕是在多粉尘、多切削液的加工环境里，只需要定期给丝杆和导轨面涂抹润滑脂，就能保证操作的顺畅性，不会出现卡顿、夹紧力不足的问题。在做小型零件的铣削工序时，钳身的底座平面度做了精加工处理，固定在工作台上后，钳口的上平面和工作台面的平行度能满足普通铣削的精度要求，不需要每次装夹都重新打表找正钳体，能有效减少工序准备的辅助时间。针对钻孔作业的场景，钳身底座的中间位置预留了排屑空隙，钻穿工件的钻头不会直接钻到钳体底座上，能保护钻头和钳体不受损伤，同时加工产生的铁屑也能顺着空隙落到工作台的排屑槽里，清理起来更方便。
