管道固定用凸耳式抱箍夹持结构

　　这类带凸耳的抱箍夹持件，在工业管路布设、轻型设备挂载场景里的出镜率极高，不像普通喉箍只能做低压薄壁管的收紧固定，这款结构的核心优势是顶部带一体化成型的挂载凸耳，能直接通过凸耳上的铰接孔完成整个管段、或者挂载在管路上的附属部件的悬吊、铰接固定，省去了额外焊接挂载座的工序，也避免了现场焊接带来的管路防腐层破坏、焊接变形等问题。

　　从实际使用场景来看，这类结构最常出现在车间压缩空气管路的架空布设、液压系统硬管的随设备走形固定、以及起重设备臂架上的液压管线、润滑管线的排布固定中——尤其是起重机臂架这类存在持续振动、工况载荷波动的场景，普通管卡要么容易在振动中松脱，要么没有预留铰接余量，臂架变幅过程中管路随臂架产生微量位移时，硬管连接处容易出现应力集中导致的焊缝开裂、接头漏油问题，而这款抱箍的顶部凸耳是带铰接孔的单耳结构，安装后可以允许抱箍连带固定的管路沿铰接销轴产生小角度的转动，刚好能抵消臂架形变、振动带来的管路位移量，从结构根源上降低管路疲劳损坏的概率。

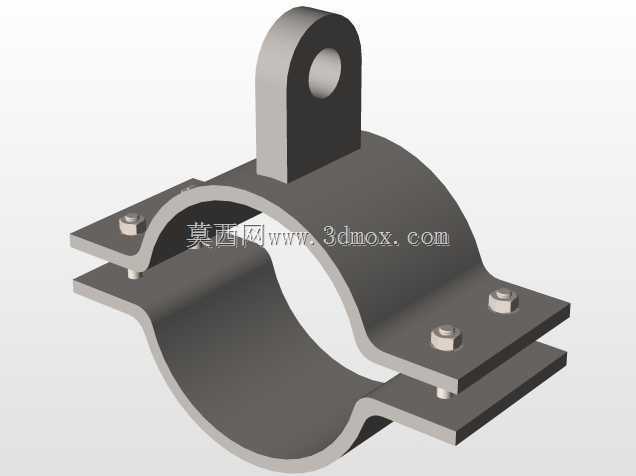

　　设计层面上，整个抱箍采用上下对开的半圆弧结构，两个半环的连接端做了外翻的平直安装边，每条安装边上预留了两个螺栓过孔，安装时将两个半环扣合在待固定的管道外壁，穿入螺栓逐步收紧就能让半环内壁和管道外壁完全贴合，抱紧力通过四个螺栓均匀分布在管道圆周方向，不会像单螺栓喉箍那样出现局部应力过大压伤薄壁管、或者抱紧力不均导致管路固定后轴线偏移的问题。顶部的凸耳和上半环是一体化折弯/铸造成型的，没有额外的焊接接缝，凸耳的铰接孔做了倒角处理，既方便安装时穿入铰接销轴，也能避免孔口锐边割伤销轴表面的防锈层，长期使用时减少铰接位置的锈蚀卡滞。

　　尺寸边界上，这类抱箍的核心适配尺寸是半环的内圆弧直径，选型时需要和待固定管道的外径保持0.1-0.3mm的间隙公差，过大会导致抱紧力不足管道在抱箍内窜动，过小则会出现安装时扣合困难、螺栓收紧后半环对接边无法完全贴合的问题。安装边的螺栓孔中心距需要和配套的螺栓规格匹配，常规适配M6-M8的六角螺栓，凸耳上的铰接孔直径通常比配套销轴大0.2mm左右，预留转动间隙，凸耳的厚度需要根据挂载重量核算，避免挂载后凸耳出现弯折变形。安装时需要注意，抱箍的半环内壁不需要额外加橡胶垫的场景下，要保证内壁和管道外壁的贴合率不低于85%，如果是固定有振动的管路，可以在半环内壁贴合3mm厚的橡胶减震垫，抵消振动传递，同时避免金属硬接触磨损管道外壁的防腐涂层。

　　和普通的对开管卡相比，这款结构的凸耳位置做了加强过渡，凸耳和半环连接的根部做了圆弧过渡处理，不存在直角应力集中区，在承受纵向挂载拉力的时候，应力会顺着圆弧过渡区均匀分散到半环本体上，不会出现根部断裂的问题。在做三维建模的时候，需要特别注意半圆弧的曲率和适配管道的一致性，安装边的平面度要控制在0.1mm以内，否则螺栓收紧后安装边之间存在间隙，会导致抱紧力沿着圆周分布不均，长期振动下螺栓容易松脱。另外凸耳上的铰接孔轴线要和半环的轴线保持平行，否则安装后铰接转动时会出现卡滞，无法起到补偿位移的作用。

　　在实际设备改造场景中，这类夹持件的适配性很强，除了固定圆形管道，也可以通过更换不同内弧尺寸的半环，适配方形型材、电缆线束的固定挂载，只需要保证连接边的螺栓孔位一致，就能实现快速替换，不需要重新设计顶部的铰接挂载结构，大幅降低了设备改造、管路布设的非标设计工作量。尤其是在旧设备的管路改造项目中，不需要在原有设备臂架、结构件上焊接新的安装座，只需要通过这类带凸耳的抱箍夹持在原有结构的管段、型材上，就能快速拓展出挂载点，不会破坏原有设备的结构强度，也省去了焊接后重新做防腐、探伤的工序，现场安装效率能提升60%以上。
