钢制焊接式转动铰接吊耳支座结构

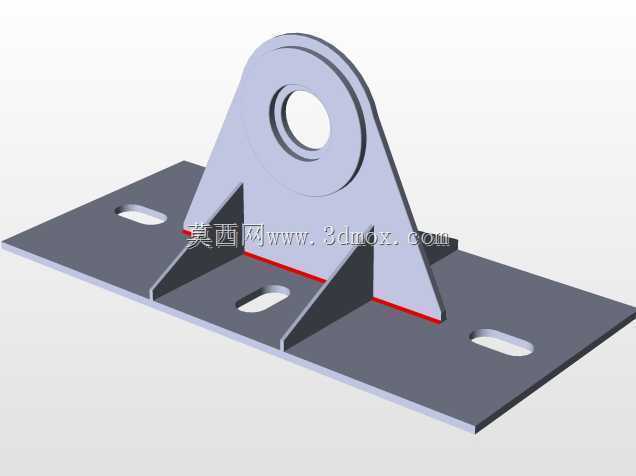

　　该转动凸耳属于承重铰接类钢结构零部件，在各类需要实现转动副连接、载荷传递的工程场景中应用广泛，常见于起重设备的吊点连接、工程机械的杆件铰接、输送线的活动支架挂载、仓储工装的翻转结构连接等位置，核心作用是在两个相对转动的构件之间传递径向载荷，同时预留铰接转动的自由度，避免构件连接位置出现应力集中导致的结构失效。从结构功能来看，底部的安装底板承担整个部件的基础固定作用，底板上开设的四个长圆孔并非随意设计，这类长圆孔可以抵消安装面的加工公差、装配对位误差，在现场安装时允许一定范围的位置调整，降低安装面的加工精度要求，同时在承受冲击载荷时，长圆孔的间隙可以小幅释放结构内应力，避免螺栓受剪断裂。底板上方的立板是核心的载荷传递构件，

　　立板上的同轴通孔用于穿装铰接销轴，孔位的同轴度直接决定铰接转动的顺畅度，设计时需要严格控制两侧立板孔的同轴度公差，避免销轴安装后出现卡滞、偏磨的问题。立板与底板之间设置的三角形加强筋，是针对焊接钢结构的应力集中位置做的强化设计，当立板承受径向载荷时，加强筋可以将立板受到的弯矩分散传递到底板整个平面，避免立板与底板的焊接焊缝位置应力过大出现焊缝开裂，尤其是在承受交变载荷、冲击载荷的场景下，三角筋的存在可以大幅提升结构的疲劳寿命，减少长期使用后的结构变形风险。设计这类铰接支座时，首先需要明确额定承载载荷的大小、方向，以及铰接转动的角度范围，以此确定立板的厚度、铰接孔的直径，铰接孔的直径需要匹配对应规格的销轴，同时要考虑销轴的润滑、

　　防脱结构的安装空间，避免后期装配时出现干涉。底板的尺寸设计需要匹配安装面的螺栓分布，长圆孔的长度通常设置为螺栓直径的1.5-2倍，既保证足够的调整量，又不会因为开孔过大降低底板的结构强度，底板的厚度需要根据总载荷计算，确保螺栓预紧后底板不会出现翘曲变形。立板的高度需要根据铰接构件的转动半径确定，要保证铰接件转动时不会与底板、加强筋发生运动干涉，通常在设计阶段会做运动仿真模拟，验证全转动角度范围内的间隙是否满足安全要求，预留至少2mm以上的安全间隙，避免加工误差导致运动卡滞。焊接工艺的设计上，所有连接焊缝都采用连续角焊缝，焊缝高度根据板材厚度确定，通常不小于较薄板材厚度的0.7倍，对于承受重载的工况，还需要在焊接后做去应力退火处理，

　　消除焊接残余应力，避免长期使用后焊缝位置出现应力开裂。铰接孔的加工需要在焊接完成后再进行镗孔加工，避免焊接变形导致孔位同轴度超差，如果先加工孔再焊接，焊接产生的热变形会让两侧孔的同轴度无法保证，直接导致铰接转动卡滞，加快销轴和孔壁的磨损。在实际选型使用时，需要根据实际工况的载荷性质选择对应的板材材质，静载场景下可以选用普通Q235钢材，承受交变冲击载荷的场景则需要选用Q355钢材，同时铰接孔位置可以根据磨损情况加装铜套或者钢套，提升孔壁的耐磨性能，延长部件的使用寿命，避免长期磨损后孔位出现椭圆变形导致连接松动。这类结构的安装边界需要注意，安装面需要保证足够的平面度，避免底板安装后出现悬空，紧固螺栓需要加装防松垫圈，在振动工况下还需要采用防松螺母或者螺纹胶防松，防止螺栓松动导致结构移位。铰接销轴安装时需要涂抹润滑脂，减少转动时的摩擦阻力，同时销轴端部需要加装开口销或者轴端挡圈，防止销轴在转动过程中脱出引发安全事故。
