起重机臂架改造用钢制张力支撑结构

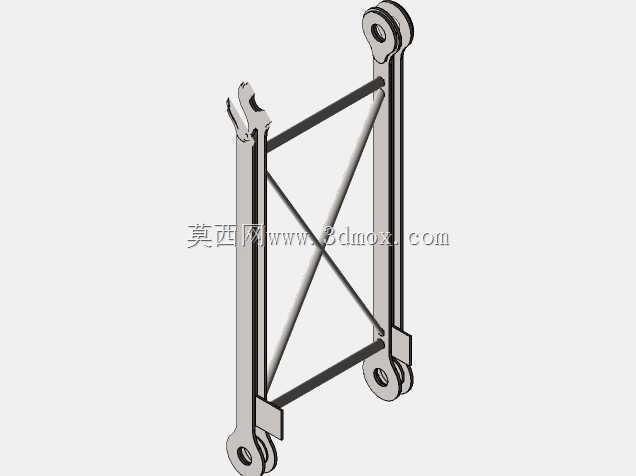

　　在起重作业场景里，臂架作为核心承载部件，长期承受交变载荷、侧向风载以及起吊重物的冲击作用，原有臂架的局部刚度不足问题往往会在大吨位起吊、长伸臂作业时凸显，轻则引发臂架挠曲变形量超标，影响起吊定位精度，重则可能引发结构失稳的安全隐患，这款张力支撑结构正是针对这类臂架改造需求设计的补强构件。从结构形式来看，该构件采用双竖梁配合交叉斜撑的桁架式布局，两端设置铰接连接端，这种设计思路并非追求极致的刚性锁死，而是通过可控的张力传递路径，将臂架作业时产生的局部弯曲应力拆解为沿构件轴向的拉压载荷，充分发挥钢制型材抗拉压性能优异的材料特性，避免局部应力集中导致的焊缝开裂、型材变形问题。实际安装时，该构件的上下铰接端分别对应臂架的原有连接耳板位置，

　　不需要对原有臂架主体进行大规模切割焊接，仅需匹配对应规格的铰接销轴即可完成装配，安装边界完全适配常规轮式起重机、塔式起重机的标准臂节连接尺寸，不会干涉臂架的原有伸缩、变幅动作轨迹。交叉斜撑的布置角度经过受力校核，在臂架承受侧向载荷时，两根斜撑分别承担拉、压载荷，抵消竖梁受到的侧向弯矩，让整个支撑结构始终保持稳定的张力状态，不会因为载荷方向变化出现结构松晃。两端的铰接结构采用带衬套的销轴孔设计，能够补偿臂架变形时产生的微小位移，避免连接部位因为刚性约束产生附加应力，同时也方便后期维护时的拆装更换，不需要动用大型焊接设备即可完成构件替换。在工厂内的起重设备改造场景中，这类张力支撑构件多用于服役年限较长的老旧起重机臂架补强，

　　不需要整体更换臂架，仅通过加装该类支撑结构即可提升臂架的整体刚度，让老旧设备能够满足更大幅度的作业需求，同时也可用于新制臂架的局部加强，在不显著增加臂架自重的前提下提升承载能力。构件的所有型材连接处均采用满焊工艺处理，焊后进行应力消除处理，避免长期受载后焊缝位置出现疲劳裂纹，竖梁采用等截面型钢加工，保证轴向受力时的载荷均匀传递，端部的连接耳板与竖梁采用一体化焊接结构，耳板的销轴孔公差配合严格按照起重机械铰接副的精度要求加工，保证铰接转动灵活无卡滞，同时不会出现过大的配合间隙导致的冲击载荷。不同于固定式的刚性补强结构，这种带张力自调节特性的支撑结构，能够在臂架发生弹性变形时随动调整受力状态，不会因为约束过度导致臂架其他位置的应力升高，

　　真正实现补强而不改变原有臂架的受力分布逻辑。在实际作业过程中，当臂架处于小幅度大吨位起吊工况时，该支撑结构的张力值会随臂架下挠量增大而升高，分担臂架主弦杆承受的弯曲载荷；当臂架处于大幅度轻载工况时，支撑结构保持预紧张力，避免臂架在风载作用下产生横向振颤，提升作业时的臂架稳定性，减少因为臂架晃动导致的重物定位偏差，降低高空作业时的安全风险。
