起重设备用六辐式缆绳导向滑轮结构

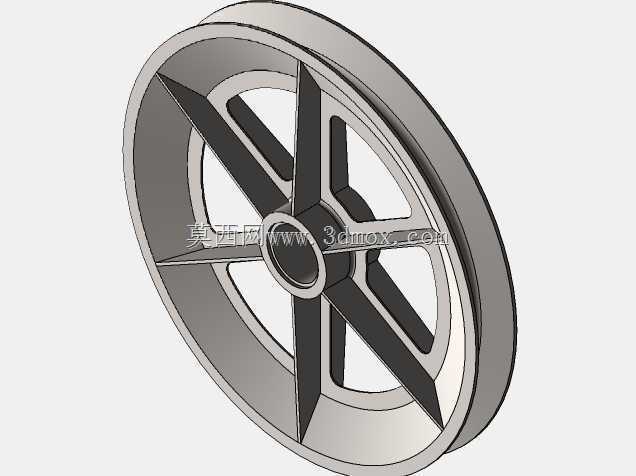

　　在起重作业、线缆敷设、重型物料牵引的现场工况里，缆绳轮是直接承接绳索载荷、改变牵引方向的核心受力部件，其结构合理性直接影响绳索使用寿命与作业过程的稳定性。这款六辐式缆绳轮采用轮缘、辐板、轮毂一体化的结构设计，轮缘位置加工有适配缆绳直径的圆弧凹槽，凹槽表面做了圆滑过渡处理，避免绳索在反复弯折、滑动过程中出现应力集中割绳的问题，实际使用中能有效降低缆绳的磨损速率，减少换绳频次。从结构受力角度看，六根辐板采用对称放射式布局，相比传统的四辐结构，单根辐板承受的弯曲载荷更低，在同等轮径、同等额定载荷的设计要求下，辐板厚度可以做更薄的优化，在保证整体结构强度的前提下降低转动惯量，让绳索牵引过程中轮体的转动响应更灵敏，不会出现卡滞、

　　拖滞导致的绳索打滑磨损。轮毂位置设计有与转轴配合的通孔，孔壁与辐板的衔接处做了加厚过渡处理，因为轮体工作时所有载荷都会通过辐板传递到轮毂与转轴的配合面，这个位置是应力集中的高发区域，加厚的过渡圆角可以分散装配应力与工作载荷，避免长期交变载荷下出现轮毂开裂的问题。轮缘的外侧设计有凸起的挡边结构，两个挡边的高度高于缆绳嵌入凹槽后的最大直径，在作业过程中即使缆绳出现小幅的横向窜动，也不会从轮槽中脱出，尤其适合户外起重、长距离线缆牵引这类绳索容易出现摆动的工况，能大幅降低脱绳导致的作业安全隐患。从安装边界来看，这款轮体的轴向宽度控制在适配常规安装支架的尺寸范围内，轮毂的配合孔径可以根据不同的转轴直径做适配调整，

　　安装时只需要保证轮体与支架两侧的间隙均匀，转轴与轮毂孔的配合公差选过渡配合即可，不需要额外做复杂的定位结构，现场拆装维护的难度很低。在实际选型应用中，这类缆绳轮可以适配起重机的变幅机构、牵引绞车的导向轮组、电缆敷设设备的走线导轮，也可以用在工厂内部的物料吊运滑轨、重型卷帘门的提升导向结构中，不同工况下只需要根据实际承受的最大绳索拉力，校核辐板与轮缘的强度，调整对应位置的壁厚参数即可，整体结构的通用性很强。建模过程中，轮槽的圆弧半径需要比适配缆绳的公称半径大5%-10%，保证缆绳与轮槽的接触面积足够，避免缆绳局部受压过大出现断丝；辐板与轮缘、轮毂的衔接位置全部做R角过渡，不能出现直角尖角，一方面是减少铸造或者机加工过程中的应力集中，

　　另一方面也能避免尖角位置的应力腐蚀开裂，提升部件的长期使用寿命。轮体的整体动平衡性能因为六辐对称布局的设计，相比奇数辐条的结构更容易做平衡校正，高速转动工况下的振动量更小，适合牵引速度较高的作业场景，不会因为轮体振动导致绳索跳动加剧磨损。
