工业重型钢结构框架支撑装置

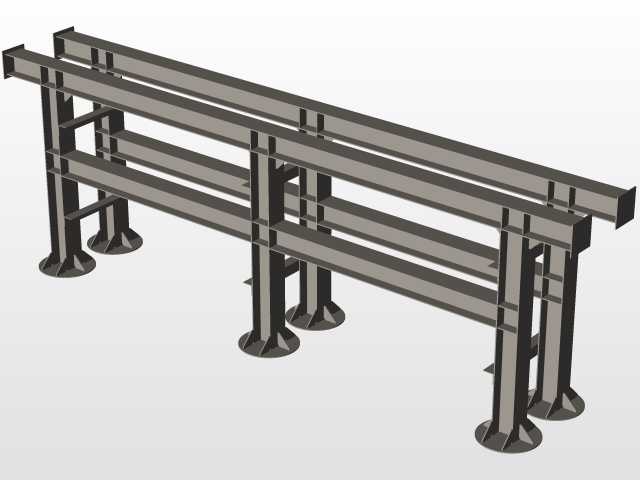

这类钢结构框架支撑件，常应用在工业厂房内的设备架空布设、生产线旁的物料承载平台搭建、重型管线的跨区域架设支撑场景中，也可作为小型设备的高位安装基座，替代传统混凝土支墩实现快速布设与后期移位调整。从结构设计来看，整体采用H型钢作为主横梁与立柱的核心承载构件，横向双列平行排布的主横梁承担上部传递的竖向荷载，立柱沿横梁长度方向等距布置，每根立柱底部设置带加劲肋的圆形法兰底座，底座通过地脚螺栓与混凝土地面锚固，可将上部荷载均匀分散到基础接触面，避免局部应力集中造成基础破损。横向相邻立柱之间设置多道平行的次横梁，一方面增强框架整体的抗侧移刚度，减少设备运行振动带来的结构晃动，另一方面可作为附属管线、线缆桥架的挂载点位，无需额外在主横梁上焊接支架，减少对主承载构件的母材损伤。设计阶段优先采用模块化拼接思路，所有构件连接节点均采用焊接加劲板补强，横梁与立柱的交接位置设置三角加劲肋，可有效承受节点处的弯剪组合应力，避免长期荷载作用下出现节点变形。安装边界方面，立柱底部法兰的螺栓孔位按照通用土建基础预留孔间距设计，适配常规工业地坪的螺栓布设规格，框架整体高度可根据实际架空需求调整横梁与立柱的连接位置，横向跨度可通过增减中间立柱的数量适配不同的承载宽度需求，单根立柱的设计承载能力覆盖常规工业设备的架空承重范围，次横梁的排布间距兼顾了结构刚度与挂载便利性，避免间距过大造成横梁跨中挠度过大，也不会因间距过小造成材料浪费。实际使用中，这类支撑框架无需现场做大量焊接作业，所有构件可在预制车间完成下料、焊接、防腐处理后运抵现场，通过螺栓拼接即可完成安装，大幅缩短现场施工周期，后期产线调整时也可拆解后重新组装复用，相比一次性浇筑的混凝土支撑结构，灵活性与复用性优势明显。结构表面做抛丸除锈后喷涂防腐漆，可适配普通生产车间、半露天堆场等多种使用环境，减少长期使用过程中的锈蚀损耗，延长结构整体使用寿命。
