1.5英寸三通气动球阀三维设计模型

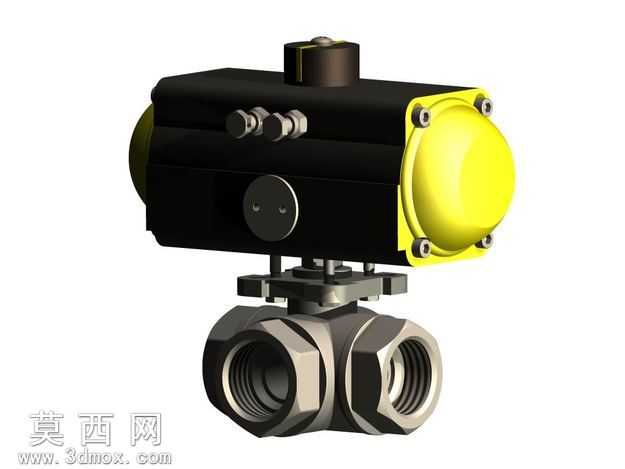

本模型为1.5英寸三通气动球阀的三维设计成果，建模过程中严格遵循气动三通球阀的工业设计规范，先从核心的流体通腔结构入手，精准绘制三通流道的等径曲面，保证介质在三个接口间流转时的流阻一致性，避免出现通径突变引发的紊流问题。阀体部分采用不锈钢材质参数设置，建模时还原了六角接口的螺纹细节、阀体拼接处的密封槽结构，每一处倒角、退刀槽都按照实际管件加工标准绘制，确保模型可直接对接生产加工的尺寸校验环节。上部的气动执行器是建模的重点部分，先搭建执行器的圆柱形主体外壳，还原端盖处的螺栓固定点位、顶部的行程调节旋钮结构，侧面的气路接口做了精细化的六角接头建模，执行器与阀体之间的连接支架、阀杆传动结构也做了分层建模，清晰展现气动扭矩传递到球体的传动路径，阀杆处的密封填料函结构也做了细节还原，保证结构逻辑与实际产品完全一致。材质渲染阶段，为阀体不锈钢部件赋予了磨砂金属材质，调整金属粗糙度参数还原不锈钢铸件的哑光质感，气动执行器的主体外壳采用哑光黑色工程塑料材质，端盖部分做了亮黄色烤漆材质区分，金属螺栓、接头部分赋予亮面金属材质，通过不同材质的质感对比，清晰区分各个功能部件。模型装配过程中严格按照实际产品的装配逻辑做了配合约束，球体与阀座的配合间隙、执行器输出轴与阀杆的同轴度都做了参数化校验，可直接用于气动阀门的结构演示、安装模拟以及产品选型的可视化展示，也可作为同类型气动三通阀系列化设计的基础模板，通过调整通径参数、执行器规格即可快速衍生不同参数的同系列阀门模型，大幅提升同类产品的设计效率。
