符合DIN标准的镀锌平垫圈M30结构设计

　　在重型机械设备的螺栓连接副装配场景中，平垫圈是极易被忽略却直接影响连接可靠性的基础零件，这款适配M30螺栓规格的镀锌平垫圈，在结构设计阶段就充分考虑了大规格紧固件的载荷分散需求。日常设备运维中，很多现场装配人员会忽略垫圈的选型匹配，要么用厚度不足的普通垫圈替代，要么选用内径偏差过大的产品，最终导致螺栓预紧力施加过程中，被连接件表面出现压痕凹陷，长期受交变载荷作用时还会出现螺栓松动、接触面腐蚀的问题。这款垫圈的内径尺寸严格匹配M30螺纹大径的装配间隙要求，既不会因为内径过小导致装配时卡滞在螺栓螺纹段，也不会因为内径过大造成垫圈与螺栓支承面的接触面积不足，在螺栓拧紧时能完整覆盖螺栓头下的承压区域，

　　将螺栓施加的集中压应力均匀分散到被连接件的接触表面，避免软质被连接件或者薄壁构件表面被压溃。从外形结构来看，这款垫圈采用等厚度的环形平板结构，两个端面都做了平整化处理，没有冲压成型常见的毛刺、翘曲缺陷，两个端面的平行度公差控制在合理范围内，装配后不会因为垫圈端面倾斜导致螺栓承受附加的弯曲应力，这一点在大扭矩拧紧的高强度螺栓连接场景中尤为重要——很多现场出现的螺栓断裂故障，根源就是垫圈端面不平整带来的附加弯矩，让螺栓在预紧阶段就承受了超出设计值的复合应力。表面镀锌处理的设计，主要是针对户外服役或者潮湿工况下的防腐需求，镀锌层厚度均匀覆盖垫圈的所有表面，包括内孔和外圆的侧壁，不会出现局部漏镀的问题，在和钢结构、铸铁件等被连接件配合时，

　　能有效隔绝不同金属之间的电化学腐蚀通路，延长连接副的整体服役寿命。设计过程中参考了DIN 125A以及对应的ISO标准尺寸要求，外径尺寸经过反复校核，既保证足够的承压面积，又不会因为外径过大导致相邻螺栓的垫圈出现干涉，在常见的螺栓孔间距布局下，M30规格的这款垫圈可以顺利装入标准螺栓孔位，不需要额外扩孔或者调整安装位置。厚度参数的选择也匹配M30螺栓的预紧力等级，在8.8级、10.9级常用高强度螺栓的额定预紧力下，垫圈本身不会出现塑性变形，能长期保持支承面的平整状态，避免预紧力损失。在风电塔筒、重型工程机械车架、大型压力机机架的连接场景中，这类平垫圈是螺栓连接副不可或缺的组成部分，装配时需要注意将垫圈平整放置在螺栓头与被连接件之间，

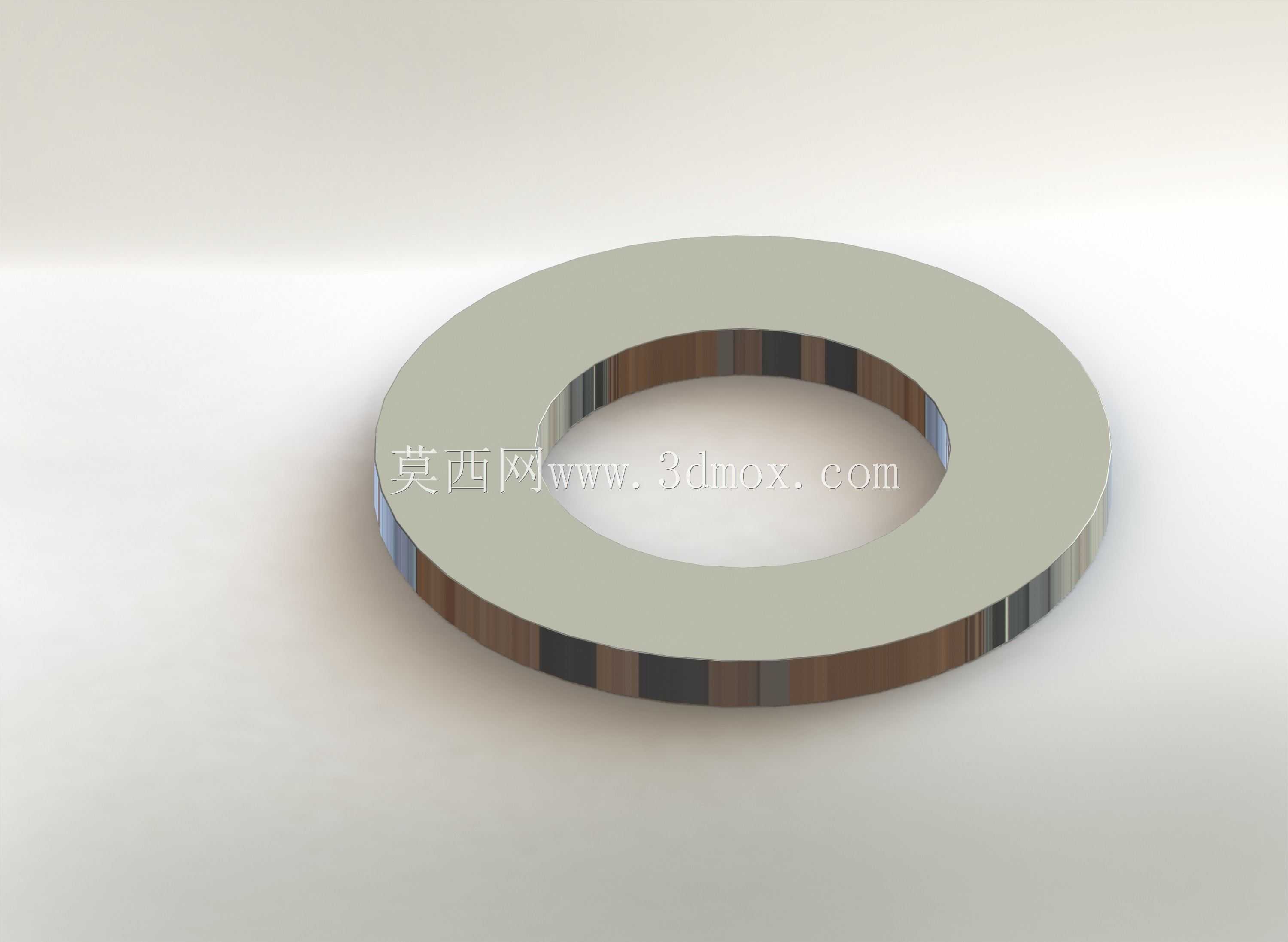

　　有倒角的一侧朝向螺栓头，避免锐边接触螺栓头下的圆角部位造成应力集中。很多设计人员在做三维装配建模时，经常会省略垫圈这类小零件，等到实际装配时才发现螺栓承压面不足、被连接件压溃的问题，这款垫圈的三维模型严格按照实际生产的尺寸参数构建，内外径、厚度的尺寸公差都和实物保持一致，导入装配体后可以直接用于干涉检查、装配工艺模拟，也能用于生成工程图的明细栏统计，不需要额外调整尺寸参数。在管道法兰连接、钢结构节点连接、设备底座安装等场景中，这款垫圈还能起到调整装配间隙的作用，当被连接件之间存在微小的尺寸偏差时，可以通过选配不同厚度公差的垫圈来补偿间隙，保证连接面的紧密贴合，避免因为局部间隙导致的连接刚度不足。和弹簧垫圈配合使用时，这款平垫圈需要放置在弹簧垫圈和被连接件之间，避免弹簧垫圈的刃口直接压伤被连接件表面，同时分散弹簧垫圈的锁紧力，提升防松结构的可靠性。
