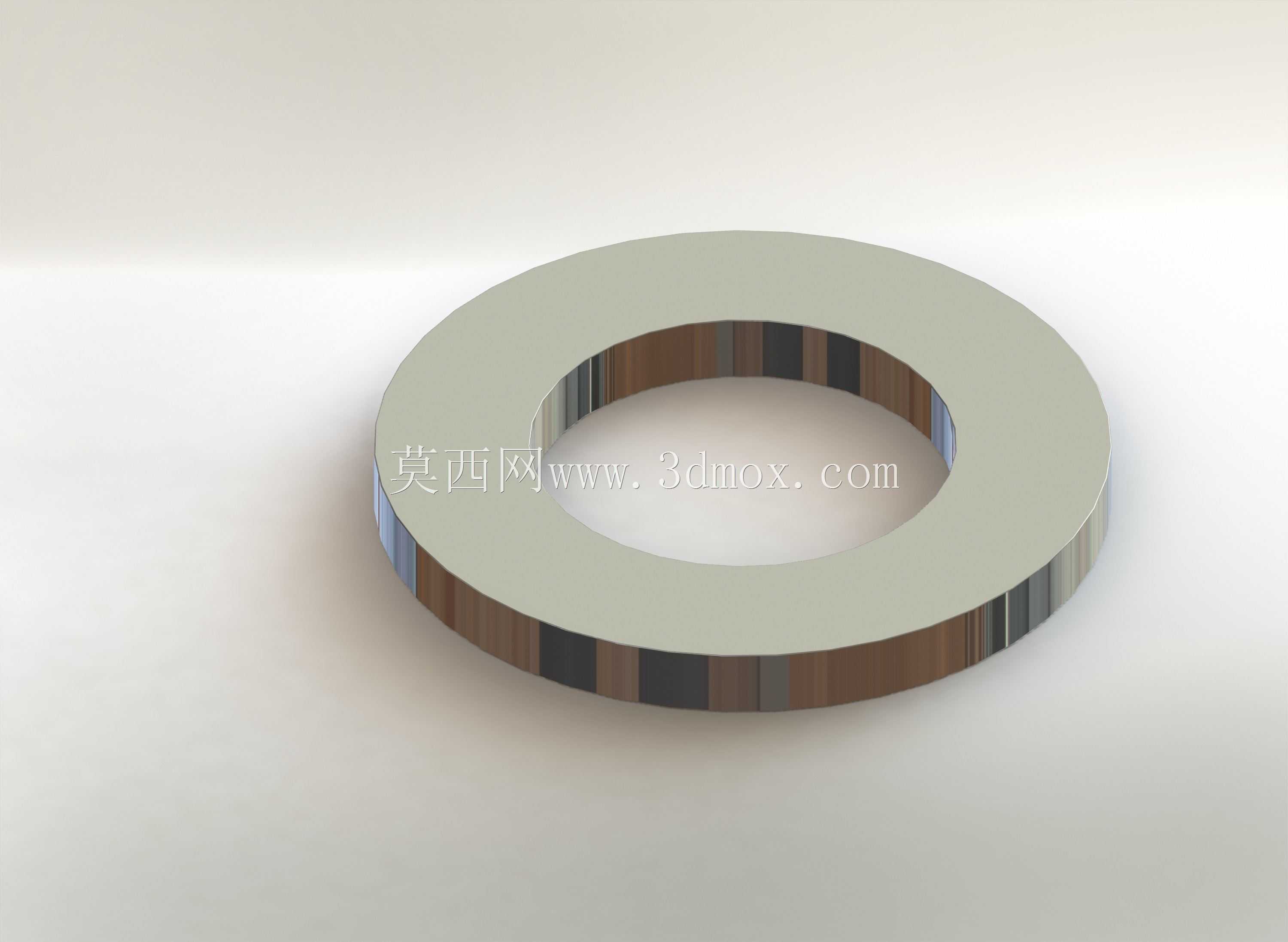

符合DIN125A标准的M33镀锌平垫圈结构

　　在重型机械设备的螺栓连接副装配场景里，平垫圈是极易被忽略却直接影响连接可靠性的基础零件，这款适配M33规格螺栓的平垫圈，严格遵循DIN 125A以及ISO 7089-7090标准设计，核心作用是分散螺栓紧固时产生的面压，避免被连接件表面因局部应力集中出现压溃、划伤，同时补偿被连接件表面的平面度误差，填补装配间隙，在有防腐要求的户外设备、钢结构支架、重型管道法兰连接场景中，镀锌层可有效隔绝水汽与腐蚀介质，延长连接副的整体使用寿命。从设计逻辑来看，这类平垫圈的尺寸边界完全匹配对应螺栓的装配要求，内孔尺寸略大于M33螺栓的公称外径，既保证螺栓能顺利穿入，又不会因间隙过大导致垫圈偏移，外径尺寸经过标准核算，在常规六角头螺栓的压紧面范围内，

　　能最大化分散压紧力，厚度参数匹配M33螺栓的紧固力矩区间，避免垫圈过薄导致压溃失效，或是过厚占用过多螺栓旋合长度影响连接强度。实际选型过程中，很多新手工程师容易忽略平垫圈的硬度匹配要求，这款镀锌平垫圈的硬度区间适配常规8.8级及以下强度等级的螺栓，当螺栓强度等级更高时，需要对应选择更高硬度的垫圈，防止紧固过程中垫圈变形导致预紧力流失。在装配场景里，这类平垫圈通常放置在螺栓头与被连接件之间，或是螺母与被连接件之间，当被连接件为铝材、塑料等软质材料时，平垫圈的面压分散作用尤为关键，能避免软质材料表面被螺栓头压出凹坑，导致后期预紧力下降出现连接松动。从外形结构来看，这款垫圈为标准环形平板结构，无额外的防滑齿、定位凸台等结构，

　　属于最通用的平垫圈类型，表面镀锌处理采用的是常规电镀锌工艺，镀层均匀覆盖垫圈的上下平面以及内外圆柱面，不会出现漏镀、镀层结瘤等缺陷，保证装配时垫圈与被连接件表面能完全贴合，不会因镀层凸起导致接触面积减小。在重型钢结构的安装现场，M33规格的螺栓通常用于主梁连接、设备底座固定等重载位置，这类位置的连接一旦失效会引发严重的安全事故，平垫圈作为配套零件，其尺寸精度直接影响预紧力的控制精度，如果垫圈的内外圆同轴度超差，会导致螺栓穿入后垫圈偏斜，紧固时局部应力集中，甚至在长期交变载荷下出现垫圈断裂的情况，这款垫圈的建模过程中严格控制了形位公差，内外圆同轴度、上下平面的平行度都符合标准要求，能保证装配后受力均匀。在管道法兰连接场景中，

　　M33规格的螺栓通常用于大口径高压管道的法兰紧固，这类场景下平垫圈除了分散面压，还能弥补法兰密封面的微小平面度误差，避免螺栓紧固时法兰局部受力不均导致密封垫片压合不严密出现泄漏，镀锌层还能抵御管道输送介质可能产生的腐蚀，以及户外环境下的雨水侵蚀，避免垫圈生锈后与螺栓、法兰粘连，给后期检修拆卸造成困难。很多设备运维人员在检修时会发现，部分长期运行的设备连接位置，垫圈已经被压出明显的凹痕，甚至出现锈蚀粘连的情况，这往往是因为选型时没有匹配对应规格和表面处理的垫圈，或是垫圈本身的厚度、硬度不符合要求，这款标准规格的平垫圈完全适配通用M33螺栓的装配需求，不需要额外进行二次加工就能直接用于装配，能有效降低现场装配的加工成本，提升装配效率。从建模细节来看，这款垫圈的边缘做了微小的倒角处理，去除了冲压加工产生的毛刺，避免装配时毛刺划伤被连接件表面，或是毛刺脱落进入设备内部造成额外的故障，倒角尺寸也符合标准要求，不会因为倒角过大减小垫圈的有效接触面积。在进行三维装配仿真时，这款垫圈的模型可以直接导入装配体，与M33螺栓、螺母以及对应规格的被连接件孔位完全匹配，能准确模拟装配后的干涉情况，验证螺栓的穿入长度是否足够，压紧面的覆盖范围是否符合要求，提前发现设计中存在的装配干涉问题，减少现场装配时的返工概率。
