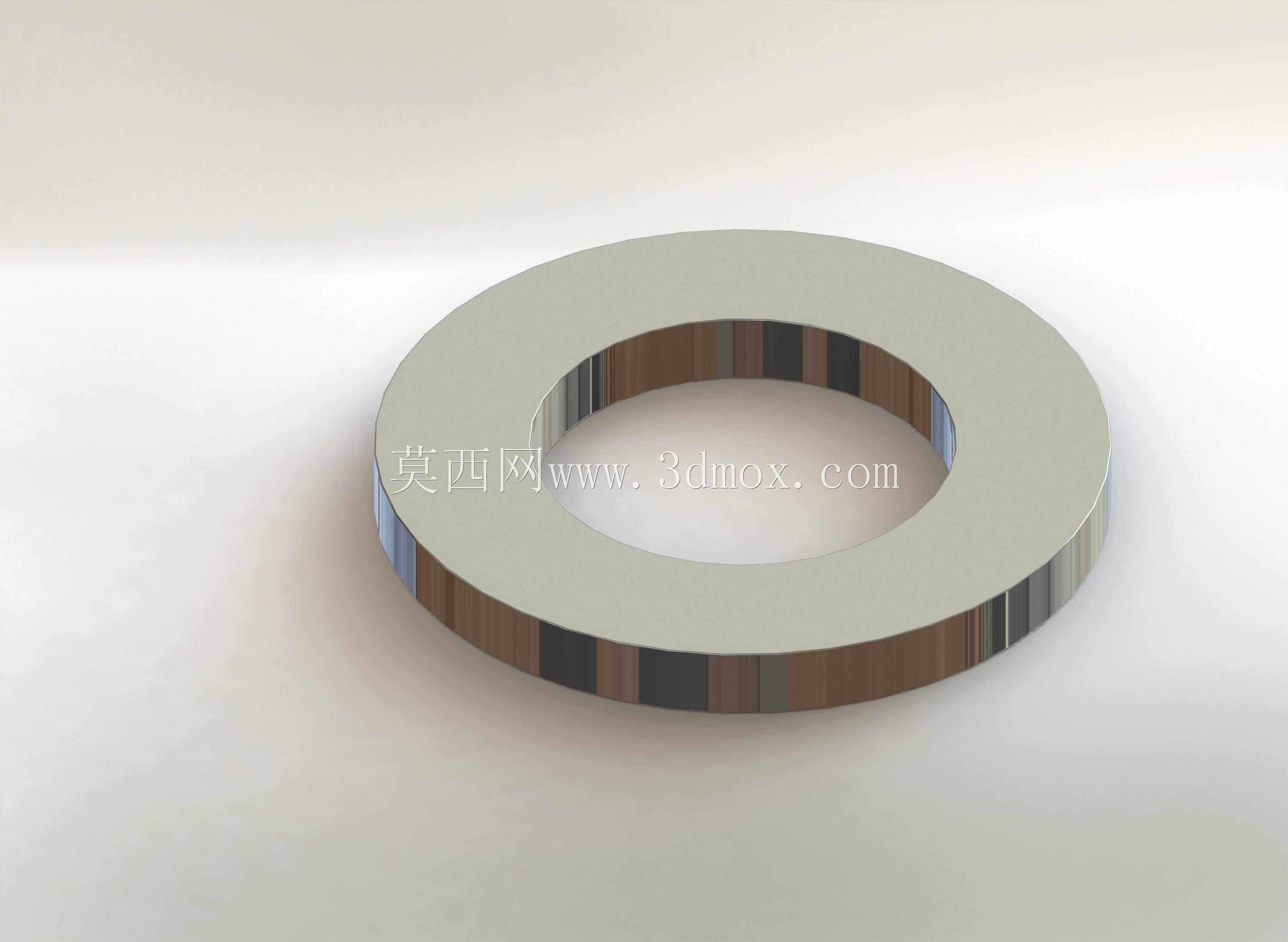

M24规格镀锌平垫圈紧固连接件

　　在重型钢结构装配、风电塔筒法兰连接、大型机床床身固定、重载输送设备机架拼接这类对预紧力稳定性要求极高的工程场景里，平垫圈从来不是可有可无的配套小零件，而是直接决定螺栓连接副长期可靠性的核心受力元件。这款M24规格的平垫圈，适配公称直径24mm的外六角螺栓、螺柱使用，核心作用是分散螺栓头部、螺母端面的压紧应力，避免被连接件表面因局部压应力过大出现凹陷、镀层破损甚至基材蠕变，尤其适用于镀锌板材、铝合金型材、工程塑料这类表面硬度偏低的被连接件场景。

　　从设计逻辑来看，这款垫圈严格遵循DIN 125A以及ISO 7089标准的尺寸公差要求，内孔直径略大于M24螺栓的大径，预留了合理的安装间隙，既保证螺栓能顺利穿入，又不会因间隙过大导致压紧时垫圈偏移、受力不均；外径尺寸经过载荷匹配计算，对应的承压面积刚好覆盖M24螺栓8.8级、10.9级等级下额定预紧力的压强分布范围，不会出现垫圈外径过小导致应力集中，或是外径过大造成安装空间浪费、相邻紧固件干涉的问题。垫圈的厚度经过刚度匹配设计，在额定预紧力下不会发生过度塑性变形，同时能补偿被连接件表面的微小平面度误差，让整个结合面的压紧力分布更均匀。

　　表面采用镀锌处理，并非单纯为了外观装饰，核心是在垫圈基材表面形成一层致密的锌层钝化膜，在普通工业大气、轻度潮湿的装配环境下，能隔绝基材与腐蚀介质的接触，避免垫圈锈蚀后锈迹渗透污染被连接件表面，同时防止锈蚀膨胀导致螺栓预紧力衰减。很多现场装配人员容易忽略垫圈的安装方向，实际上这类平垫圈的两个端面有细微的冲压圆角差异，带圆角的一侧应朝向螺栓头部或螺母的支撑面，平整的一侧贴合被连接件表面，能最大程度减少支撑面的摩擦损耗，保证扭矩系数的稳定性。

　　从安装边界来看，这款垫圈的轴向厚度占用空间极小，在做螺栓连接的长度计算时，只需在被连接件总厚度基础上叠加垫圈厚度、螺母啮合厚度，预留2-3个螺距的露出长度即可，不会额外增加过多的轴向安装尺寸。在排布密集的螺栓组场景下，比如减速机输出法兰、液压阀块安装面这类螺栓间距较小的位置，这款垫圈的外径尺寸经过优化，相邻垫圈之间不会出现边缘触碰、叠压的问题，能适配标准的螺栓孔间距设计要求。

　　在实际设备运维过程中，这类平垫圈还能起到一定的防松辅助作用，当设备承受交变载荷、轻微振动时，垫圈能增大螺母与被连接件之间的接触摩擦力，延缓螺母的回转松动趋势，但需要注意的是，平垫圈本身不能替代弹簧垫圈、止动垫圈这类专用防松元件，在强振动、冲击载荷的工况下，仍需配合专用防松结构使用。建模过程中，对垫圈的内外径同轴度、两端面平行度都做了严格的公差约束，还原了实际冲压加工后的边缘微小圆角特征，没有做过度的理想化简化，在做整机装配干涉检查、有限元受力分析时，能直接调用模型模拟真实的装配状态，避免因模型简化导致的仿真结果偏差、干涉误判。很多新手建模时容易把平垫圈的尺寸随意设定，要么内孔过小导致装配时螺栓穿不过，要么厚度过大导致螺栓长度计算错误，这款严格遵循标准参数的模型，能直接适配各类通用M24紧固件的装配场景，减少设计过程中的标准件核对工作量。
