DIN125A标准M22镀锌平垫圈结构设计

　　在重型机械装配、钢结构连接、液压管路安装等场景里，平垫圈是最容易被忽略却直接影响连接可靠性的基础零件，这款适配M22规格螺栓的平垫圈，严格遵循DIN125A以及ISO7089-7090标准设计，核心作用是分散螺栓拧紧时对被连接件表面的压应力，避免软质基材比如铝合金型材、工程塑料板材、薄钢板在螺栓预紧力作用下出现压溃、凹陷，同时还能弥补被连接件表面的平面度误差，填补装配面之间的微小间隙，防止螺栓连接出现松动滑移。

　　从实际选型的角度看，很多新手工程师在做装配设计时，经常会忽略垫圈的安装边界尺寸，要么选的垫圈外径过小，起不到分散应力的作用，要么选的外径过大，和相邻的螺栓孔、安装凸台、密封槽发生干涉，这款M22平垫圈的内孔尺寸做了适配性优化，刚好能穿过M22规格的外六角螺栓、内六角圆柱头螺栓，不会出现内孔卡螺栓螺纹的情况，也不会因为内孔间隙过大导致垫圈偏心，拧紧螺栓时垫圈不会跟着转动刮伤被连接件表面。垫圈的厚度是按照标准载荷等级设定的，在8.8级螺栓的额定预紧力下，不会出现永久塑性变形，能长期保持预紧力的稳定，表面镀锌处理的设计，是为了在普通户外环境、一般工业腐蚀环境下提升防锈能力，避免垫圈和被连接件之间出现电化学腐蚀，尤其是在碳钢件和不锈钢件连接的位置，镀锌垫圈还能起到电位隔离的作用，减少双金属腐蚀的风险。

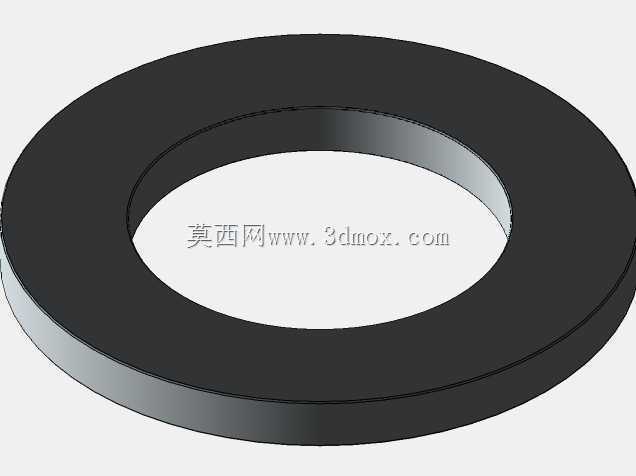

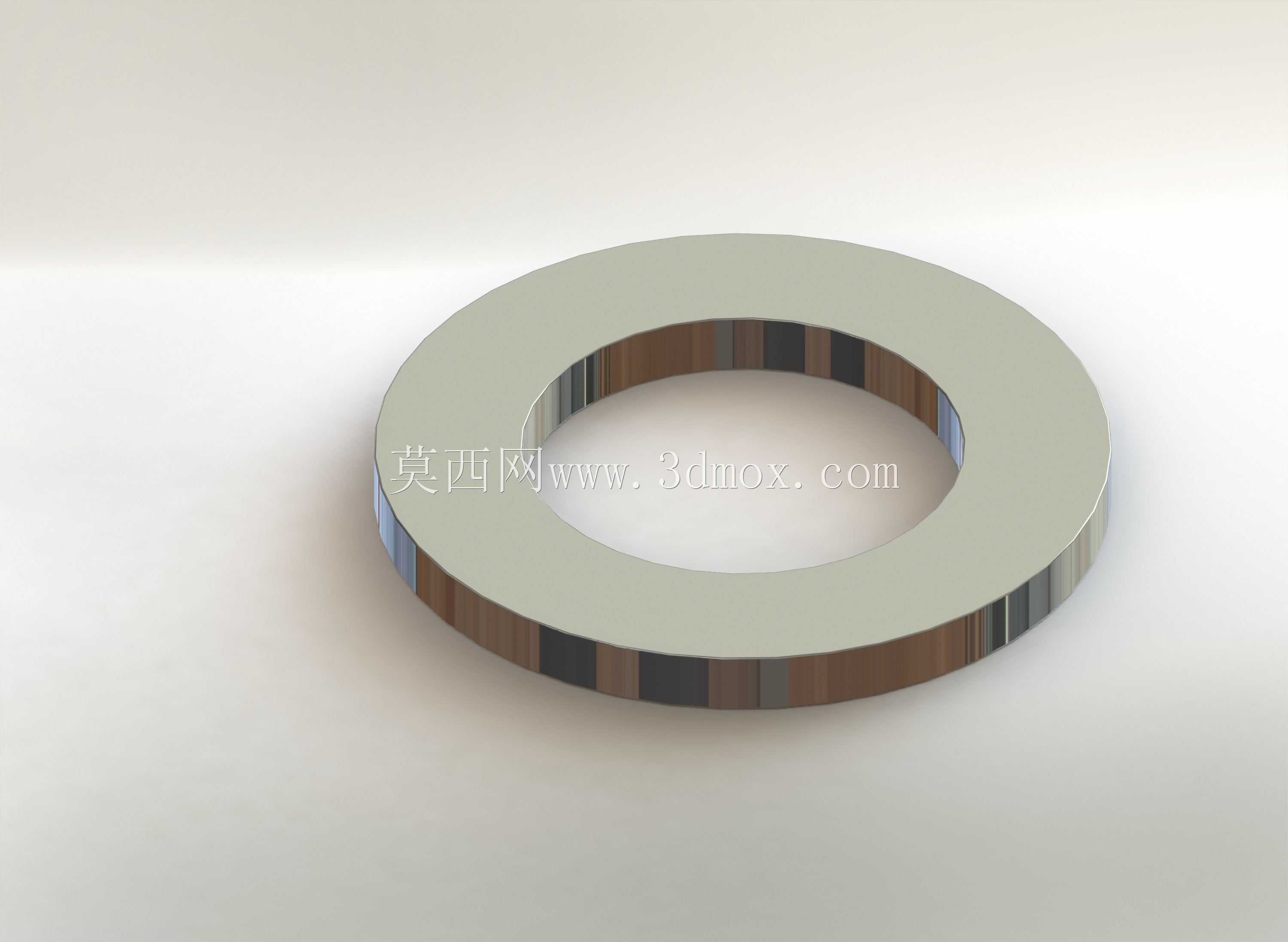

　　做三维建模的时候，这个零件的结构看似简单，其实有不少需要注意的细节，首先是垫圈的两个端面都做了极小的倒角处理，不是锋利的直角边，一方面是去除冲压加工产生的毛刺，避免装配时割伤操作人员的手，另一方面也能引导螺栓顺利穿入，不会因为端面的毛刺导致垫圈放置倾斜，出现假压紧的情况。很多人画垫圈的时候直接用两个同心圆拉伸就完事，忽略了实际冲压零件的工艺特性，这款垫圈的边缘有极微小的圆角过渡，是冲压下料时自然形成的工艺特征，在做虚拟装配干涉检查的时候，这些微小特征能避免出现误判，不会因为模型的尖锐直角和相邻零件出现虚假干涉提示，提升装配仿真的准确性。

　　在不同的应用场景里，这款垫圈的使用逻辑也有区别，比如在振动较大的矿山设备、工程机械的连接位置，平垫圈需要和弹簧垫圈、防松螺母配合使用，这时候平垫圈的作用是给弹簧垫圈提供平整的支撑面，避免弹簧垫圈的刃口直接嵌入被连接件表面，导致防松效果下降；在有密封要求的管路法兰连接位置，平垫圈需要放在法兰密封面和螺栓头之间，防止螺栓拧紧时压伤法兰的密封面，影响密封性能；在电气设备的接地连接位置，镀锌平垫圈还能增大接地端子和安装面的接触面积，降低接触电阻，提升接地可靠性。

　　设计这类标准件的时候，不需要做过多的非标改动，核心是严格匹配对应标准的尺寸公差，尤其是内孔和外径的尺寸公差、两端面的平行度公差，平行度如果超差，螺栓拧紧的时候会出现偏载，螺栓杆会受到附加的弯曲应力，长期受交变载荷的话很容易出现螺栓断裂的故障。很多现场装配出现的螺栓失效问题，追溯根源往往是垫圈的平行度不合格，或者厚度不均匀，导致预紧力分布不均，这也是为什么在做三维模型的时候，要严格还原标准件的形位公差要求，不能只做个大致的外形，在生成工程图的时候，这些公差标注会直接影响后续的采购、检验环节，确保入库的零件符合装配要求。

　　另外在做装配体的BOM统计时，这类标准垫圈的用量很大，准确的三维模型能快速统计物料数量，避免出现采购数量不足或者过量采购的情况，在做整机的重量核算时，单个垫圈的重量虽然很轻，但一台重型设备往往要用几百上千个垫圈，准确的模型重量能让整机重量计算的误差控制在合理范围内，对于需要做吊装、运输方案设计的场景，这些细节的重量累积也会影响方案的准确性。
