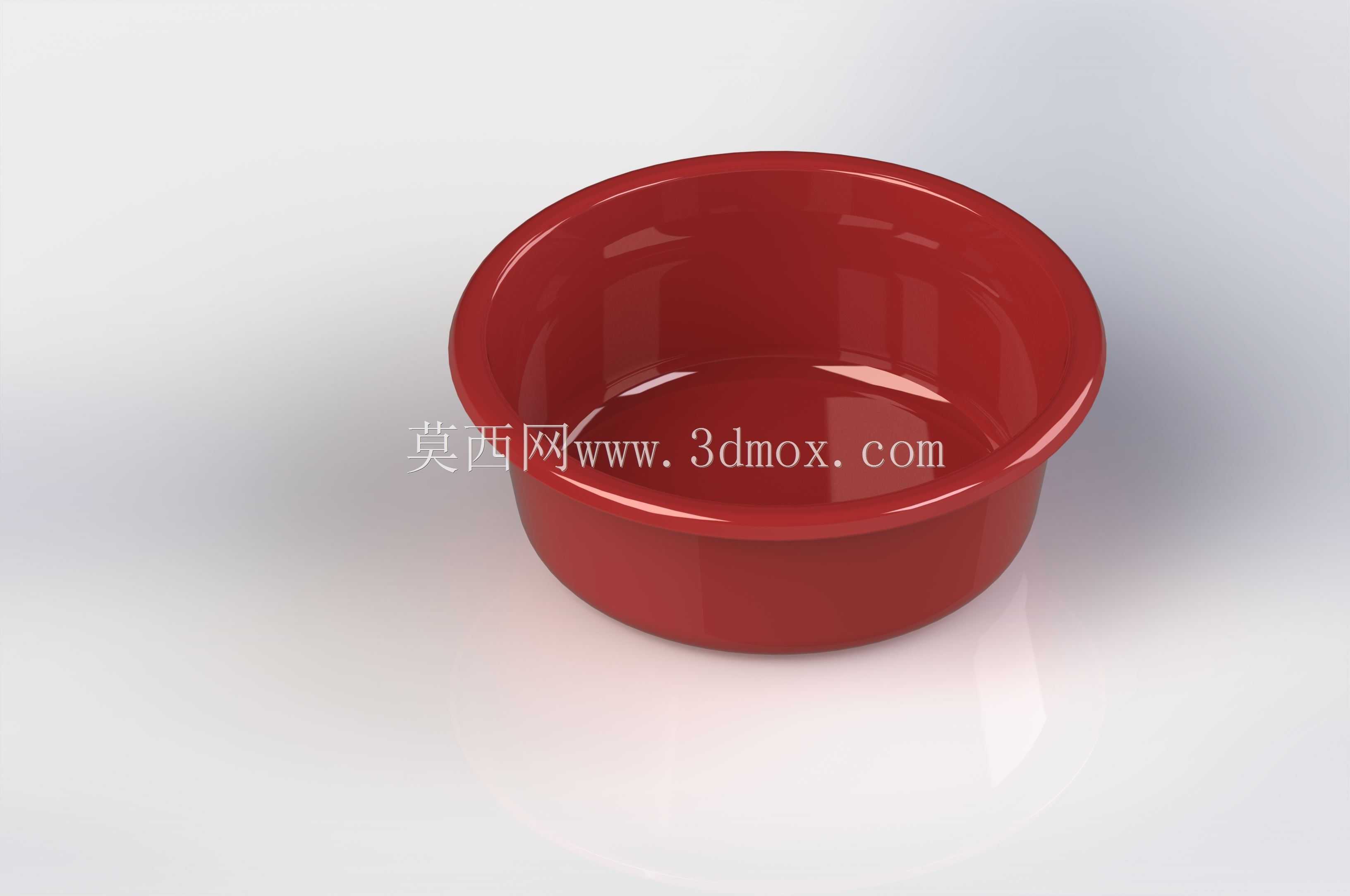

家用盛具红色塑料盆三维结构设计

　　日常民用场景里，这类敞口塑料盛具的使用覆盖度极高，从家庭厨卫的食材清洗、衣物浸泡，到小型加工工位的零件暂存、清洁液盛装，都能见到同结构产品的身影。做这款结构设计的时候，首先要考虑的是日常使用的受力场景：盛满常温液体时盆体侧壁要承受均匀的静水压，搬运过程中盆沿受手指向上的托举力，叠放存储时上层盆体的重量要通过盆沿的加强结构均匀传导，不会出现侧壁受压内凹变形的问题。

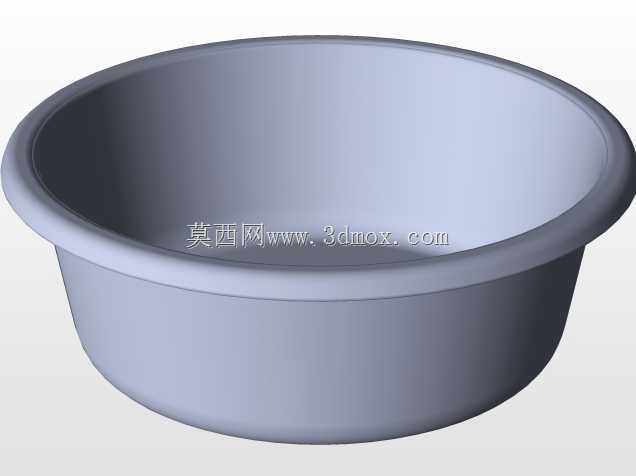

　　从结构细节来看，盆口位置做了向外翻卷的加厚卷边，这个结构不是单纯的造型设计，一方面卷边形成的环形加强筋能大幅提升盆口的抗形变能力，装满水端持时不会出现盆口椭圆化变形导致液体洒出，另一方面翻边的圆弧过渡完全消除了锐边，日常使用接触时不会划手，叠放时上层盆的卷边可以卡在下层盆的卷边位置，控制叠放间隙，避免多个盆嵌套过紧难以分离。盆体侧壁采用了小角度的拔模斜度，这个角度是兼顾注塑脱模和使用容量的平衡结果：斜度过大的话，同等盆口直径下底部容量会被压缩，盛物空间利用率下降；斜度过小则注塑生产时脱模阻力大，容易出现侧壁顶白、拉伤的注塑缺陷，日常嵌套存储时也容易卡滞。

　　盆底的设计也做了针对性的结构优化，底部不是完全的平面结构，而是在外圈设置了一圈凸起的支撑脚，这圈支撑脚的高度控制在1.5mm左右，既可以让盆底和放置台面之间留出微小间隙，避免盆底和台面之间形成真空吸附，拿取时更省力，也能在台面有少量积水时避免盆底长期浸泡积水，减少污渍附着和材料老化的速度。盆底中心位置做了微幅的内凹弧面，这个结构可以抵消塑料件冷却收缩时的翘曲变形，避免生产出来的产品盆底出现外凸，放置在台面上出现晃动不稳的问题。

　　壁厚设计上，整体采用了均匀壁厚的思路，基础壁厚控制在2.2mm，这个厚度对于PP或PE类的日用注塑塑料来说，既能保证足够的结构强度，日常轻微磕碰不会出现开裂，也能控制注塑生产的冷却周期，提升生产效率，减少材料用量。卷边位置的壁厚做了平滑过渡，没有出现局部壁厚突变的情况，避免注塑时出现缩痕、气泡等外观缺陷，也能减少应力集中，提升产品的抗摔性能，日常从台面高度意外跌落时，应力可以沿着平滑的壁厚曲面分散，不会在局部应力集中位置出现开裂。

　　从安装和适配边界来看，这类敞口盆的尺寸设计要匹配日常家用的水槽、置物架的常规尺寸，盆体最大外径控制在380mm时，可以顺利放入常规家用厨房水槽内部，清洗时不会和水槽侧壁发生干涉，盆体高度控制在140mm时，叠放5个同型号盆体的总高度不超过400mm，可以放入常规的厨卫下柜储物空间，不会出现高度超限无法收纳的问题。盆体的外表面做了高光的光滑面设计，没有多余的凸起纹路，一方面是便于日常使用后的清洁，污渍不容易在纹路缝隙里残留，另一方面高光表面的注塑成型工艺更简单，不需要做复杂的蚀纹工序，生产良率更高。

　　在功能适配性上，这款结构的盆体可以耐受0-100℃的温度区间，既可以用来盛装常温的清水、蔬果、零散零件，也可以短时间盛装热水进行衣物浸泡、餐具烫洗，材料本身的耐化学性也能适配日常的洗洁精、洗衣液等清洁用品，不会出现被腐蚀开裂的问题。盆体的圆角过渡全部采用R3以上的圆弧角，没有直角结构，一方面是避免直角位置的应力集中，提升结构强度，另一方面圆弧角位置在清洁时没有卫生死角，不容易积存污垢，更符合日用器具的卫生要求。

　　做这类日用注塑件的三维建模时，要特别注意拔模方向的统一，整个盆体的拔模方向全部垂直于盆底平面，没有侧向的倒扣结构，不需要设计复杂的抽芯滑块，模具结构可以做到最简单的两板模结构，大幅降低模具的制造成本和后期的生产维护成本。所有的过渡圆角都要做相切约束，避免曲面出现褶皱、尖棱的问题，导入模流分析软件时可以减少网格修复的工作量，也能保证最终注塑出来的产品表面顺滑，没有合模线之外的突兀棱线。
