带防护舱摆锤式冲击试验设备结构设计

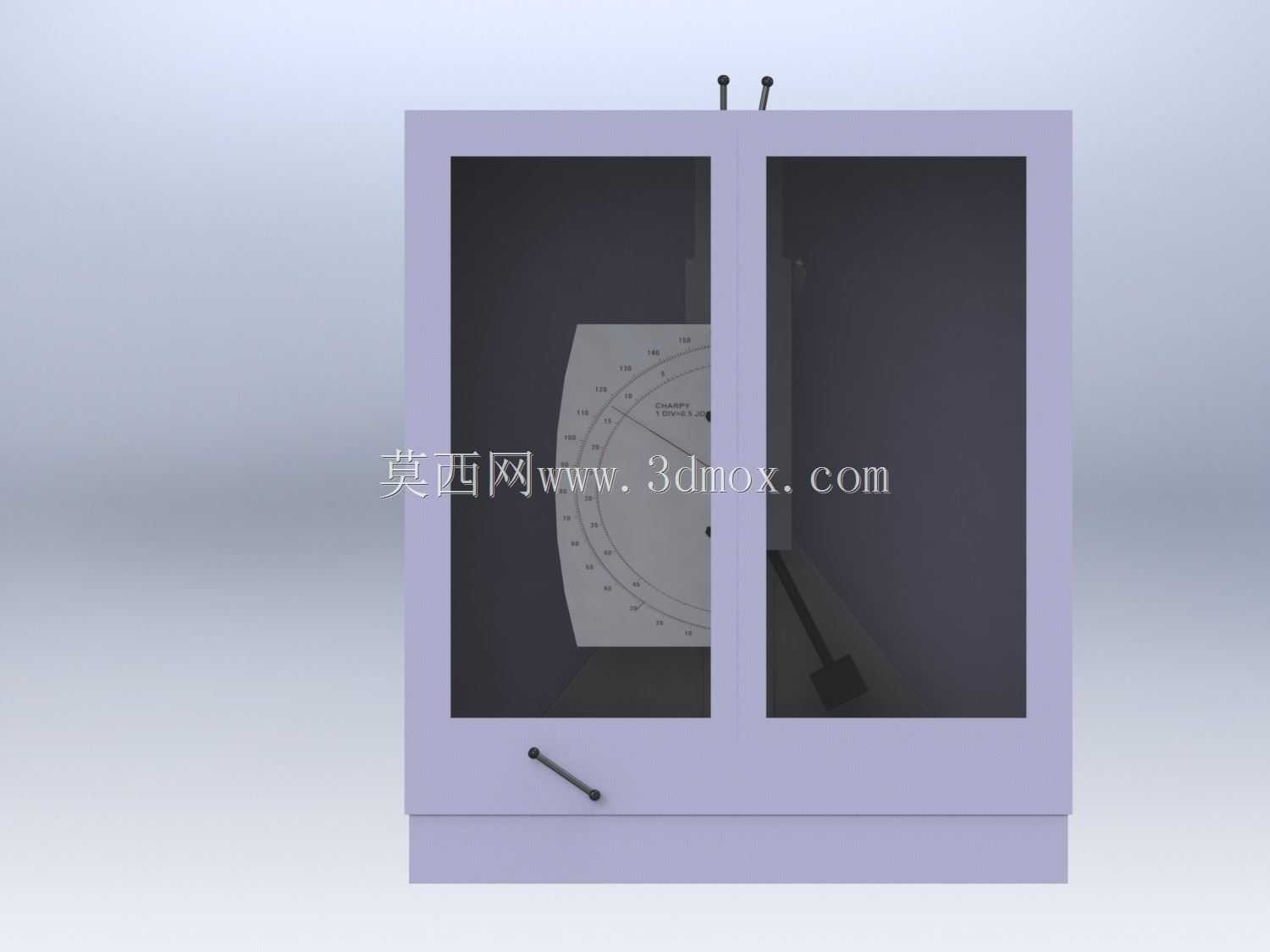

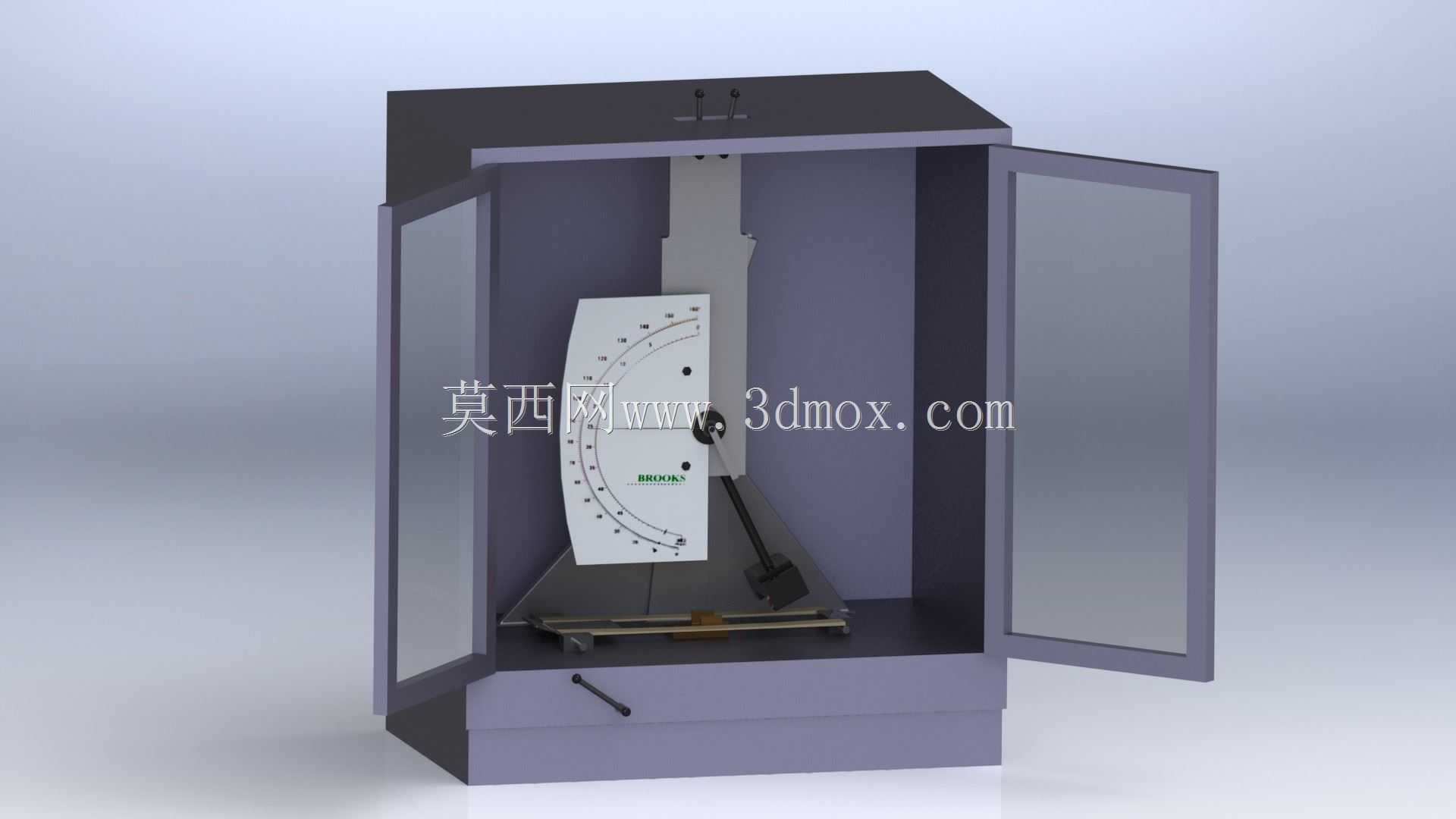

　　在金属材料力学性能检测领域，摆锤式冲击试验机是测定材料抗冲击韧性的核心设备，广泛应用于冶金、机械制造、航空航天、压力容器等行业的来料检验、工艺验证与失效分析环节，可完成夏比V型、U型缺口试样的冲击吸收功测试，为材料选型、热处理工艺优化提供关键力学数据。本次设计的带防护舱摆锤冲击试验机，从实际实验室使用场景出发，针对传统开放式冲击试验机存在的试样碎屑飞溅、摆锤误动作伤人等安全隐患做了结构优化，整体采用封闭防护舱式布局，双开透明防护门采用高强度钢化玻璃材质，既可以清晰观察冲击试验全过程，又能有效阻挡冲击过程中飞出的试样碎块，避免安全事故发生。设备主体分为底部基座、摆锤悬挂机构、刻度标识盘、试样夹持台、防护舱体五个核心部分，

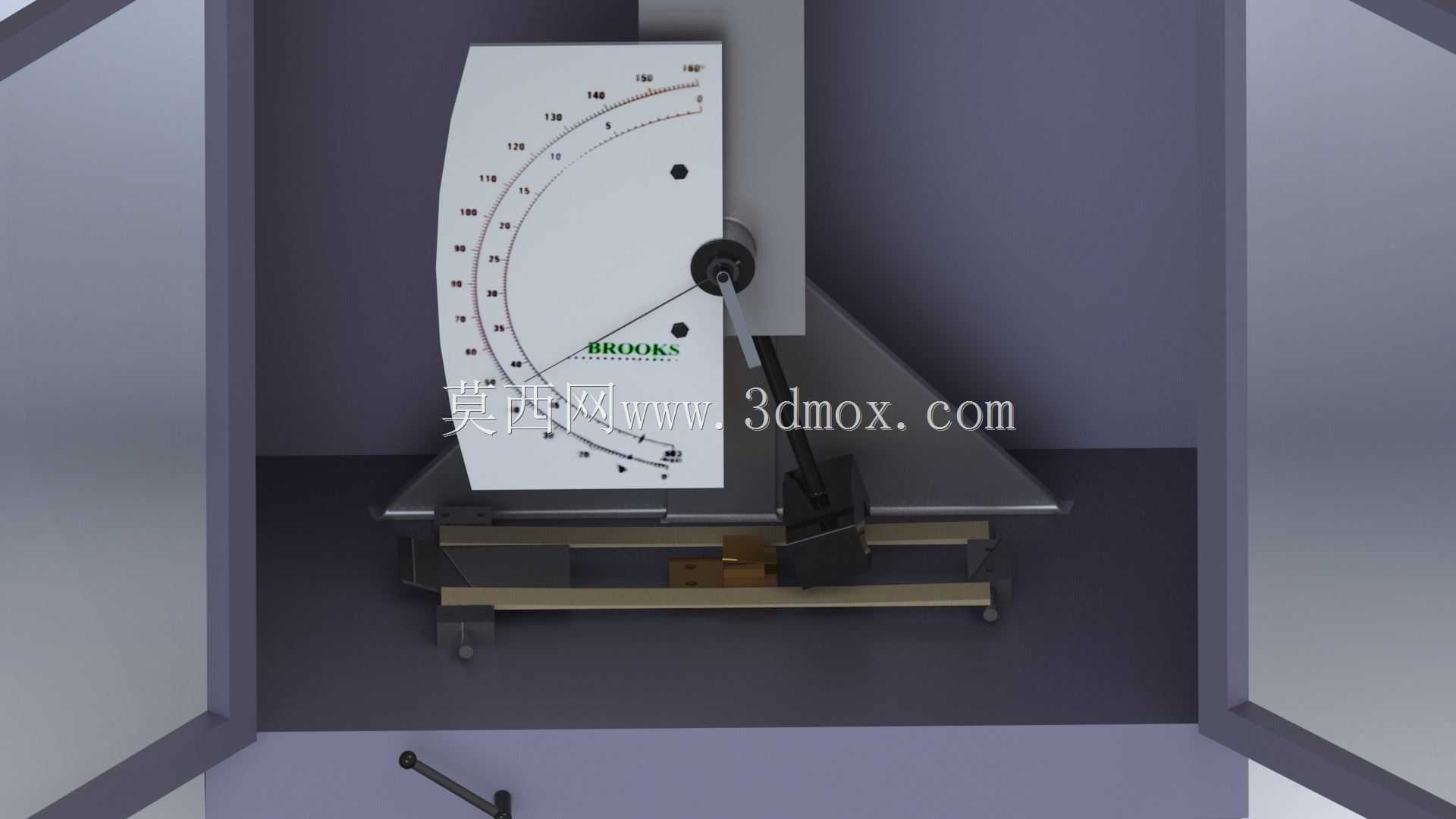

　　底部基座采用整体铸铁结构设计，通过地脚螺栓与实验室地面刚性连接，可有效吸收摆锤冲击瞬间产生的反冲振动，保证测试数据的稳定性，基座内部预留了电气控制元件与制动机构的安装空间，整体布局紧凑，减少设备占地面积。摆锤悬挂机构位于设备上部中心位置，采用高精度滚动轴承作为摆轴支撑，最大限度降低摆锤摆动过程中的摩擦损耗，保证冲击能量的传递精度，摆杆采用高强度合金结构钢加工而成，摆锤可根据测试量程需求更换不同质量规格，满足不同冲击能量等级的测试要求。刻度标识盘固定在摆锤悬挂机构的立板上，采用弧形刻度布局，直接对应摆锤扬起角度与冲击能量值，配合摆锤上的指针机构，可在冲击完成后直接读取试样的冲击吸收功数值，无需额外换算，方便现场操作人员快速记录数据。

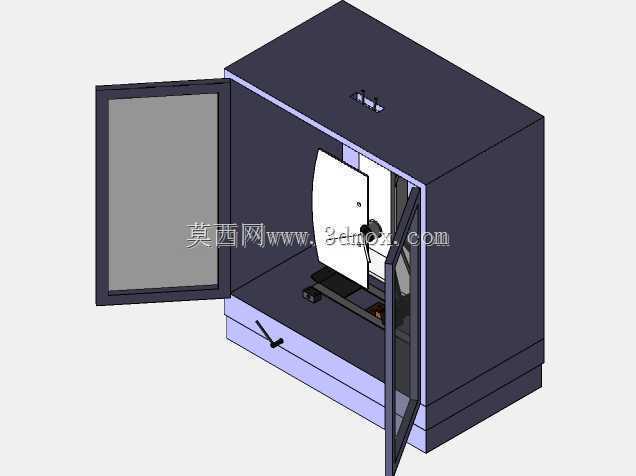

　　试样夹持台位于摆锤运动轨迹的最低点位置，采用对夹式钳口结构，可快速完成标准缺口试样的定位装夹，钳口硬度经过热处理强化，长期使用不会出现变形、磨损，保证试样装夹的同轴度与位置精度，避免因装夹偏差导致测试数据失真。防护舱体采用薄钢板折弯焊接成型，表面做喷塑防锈处理，双开门设置了安全联锁机构，只有当两扇防护门完全闭合锁止时，摆锤的释放机构才能通电动作，从电气逻辑上杜绝开门状态下误操作启动设备的风险，舱门的开合把手采用嵌入式设计，避免突出结构磕碰过往人员。从安装边界来看，设备整体宽度控制在1.2米以内，深度不超过1米，高度约1.8米，可直接放置在常规实验室的标准工作台旁，不需要额外改造实验室空间，设备后侧预留了电源接口与数据传输接口位置，

　　可对接后续的自动数据采集系统，实现测试数据的自动存储与报表生成。在建模过程中，对所有运动部件做了干涉检查，模拟摆锤从最大扬起角度到冲击完成的全行程运动，确认摆锤与防护舱、夹持台、舱门之间均无运动干涉，各连接部位的螺栓孔位、安装面均按照实际加工公差做了预留，保证模型可直接转化为生产加工图纸。设备的操作逻辑符合常规材料检测人员的使用习惯，摆锤的扬摆、挂摆、冲击、放摆动作均可通过面板按钮控制，也可配置自动送样机构升级为全自动测试设备，适配不同规模实验室的使用需求。针对冲击过程中的噪声问题，防护舱内壁可预留隔音棉安装位置，降低试验过程中产生的冲击噪声，改善实验室工作环境，基座底部设置了可调式减震垫脚，可在不打地脚螺栓的场景下调整设备水平度，满足临时检测点的使用需求。
