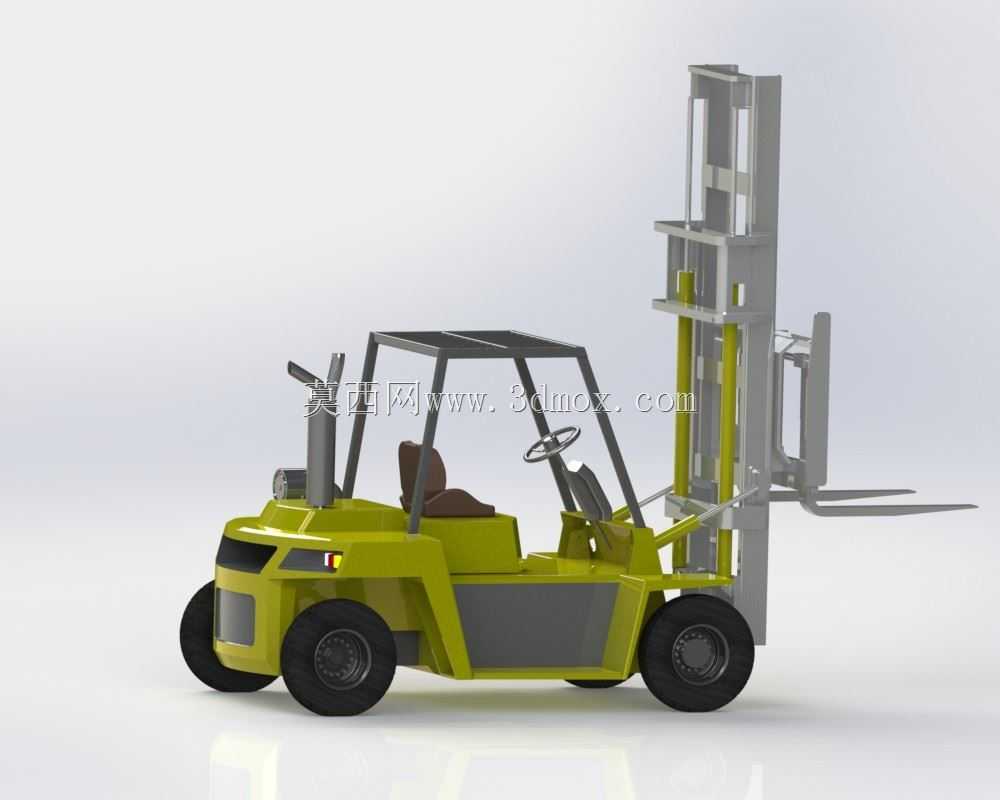

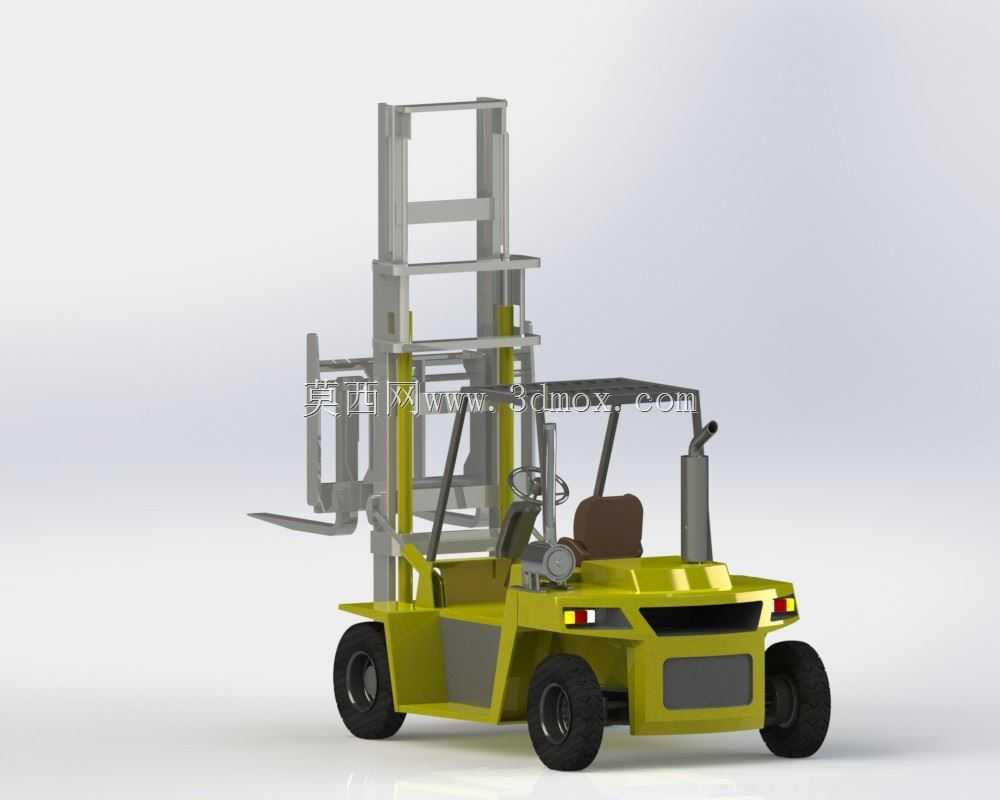

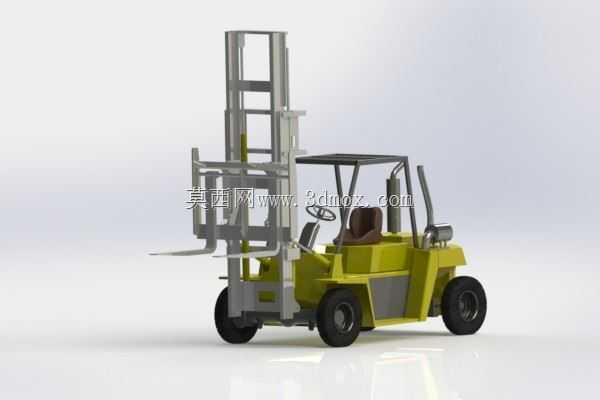

厂区仓储平衡重式内燃叉车三维结构

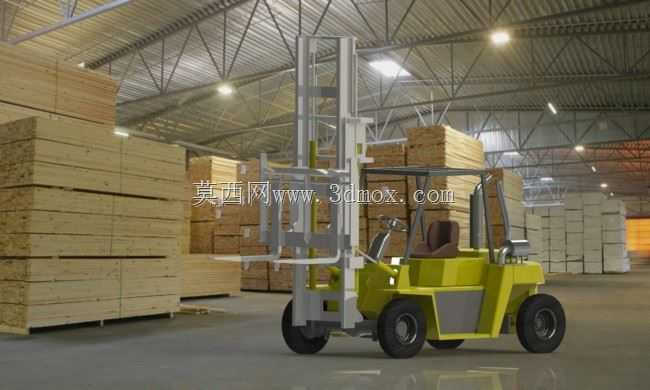

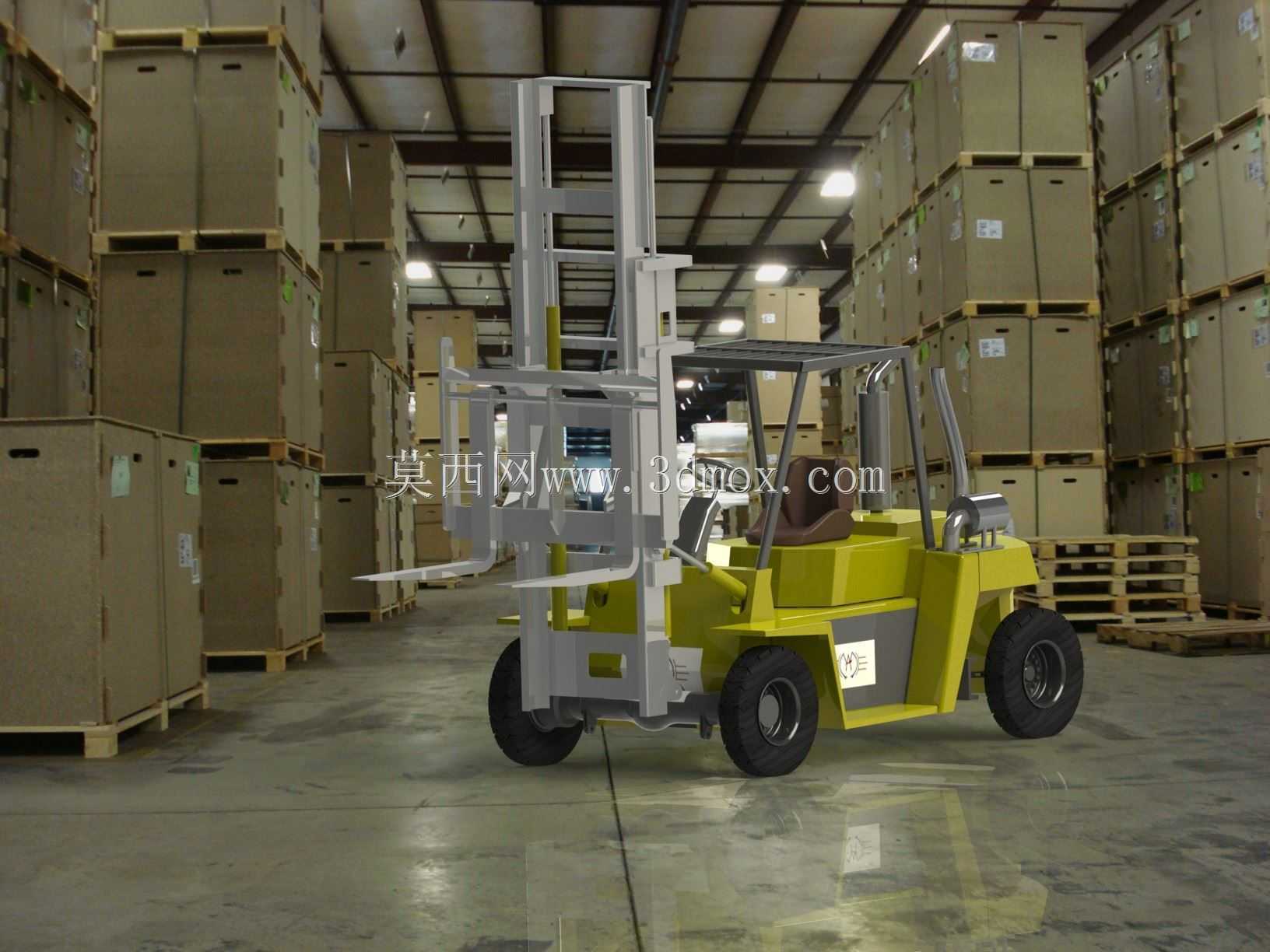

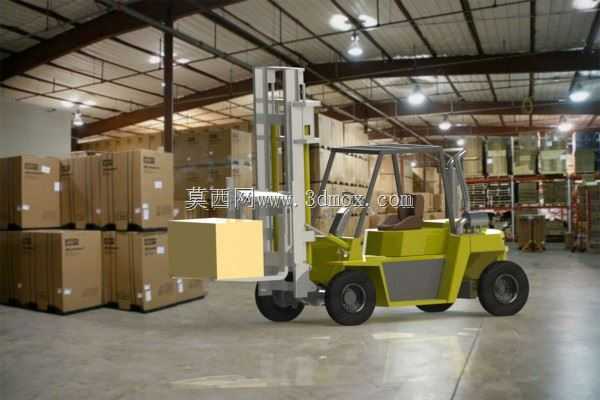

　　做厂内物流设备建模快十年，经手的工业车辆三维模型不下百套，这次的平衡重式叉车结构，是完全贴合实体厂区作业工况还原的，没有做多余的艺术化修饰，所有结构尺寸都参考了主流3吨级内燃叉车的实际安装边界，做结构校核或者物流仿真的时候直接调用就能用，不用再反复调整干涉量。先从作业场景说，这类叉车最核心的使用场景就是生产厂区的原料仓、成品仓、露天货场，还有集装箱掏箱作业的边缘工况，要适配木托盘、塑料托盘、金属周转箱的叉取需求，还要考虑在不平整的硬化路面上的通行能力，所以建模的时候特意把车架的离地间隙、轮距参数都卡到了实体设备的常规值，不会出现模型看着好看，放到厂区布局仿真里卡通道、转不过弯的问题。很多新手做叉车模型容易忽略门架的前倾后倾角度边界，

　　实际作业里，门架前倾是为了方便叉取货物时货叉水平插入托盘间隙，后倾是为了带载行驶时防止货物滑落，常规工况下前倾角度控制在3到6度，后倾在10到12度，这个模型里的门架铰点位置、倾斜油缸的安装行程，都是严格按照这个角度边界做的运动副预留，导入运动仿真软件的时候，直接给油缸加线性驱动就能模拟真实的叉取动作，不用再重新调整铰点坐标。再说到平衡重部分，这是内燃平衡重叉车的核心结构，很多人建模的时候只做个外壳配重块，忽略了配重和车架尾部的安装连接面，还有尾部的离去角设计——实际厂区作业里经常要上卸货平台的斜坡，离去角不够的话配重块会磕到坡道边缘，这个模型里的配重块外形、安装螺栓孔位、尾部离去角弧度，都是参考实体设备做的，

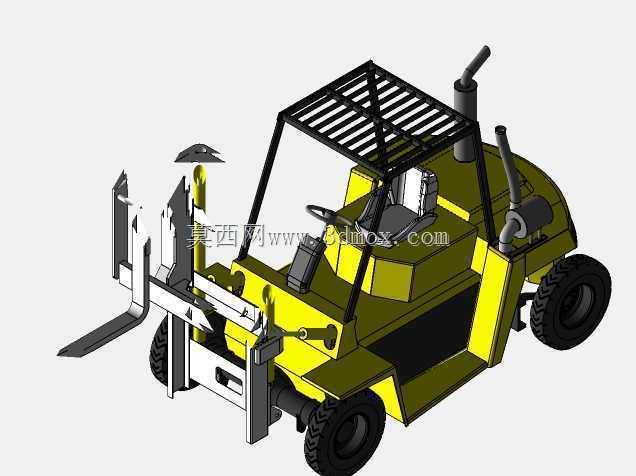

　　甚至连配重上的维修吊装孔都留了位置，做设备维修拆装仿真的时候完全能用。车轮部分的设计，前轮是驱动轮，采用双胎布局，承载能力匹配3吨额定起重量，后轮是转向轮，转向角度预留到了左右各80度左右，对应整车的最小转弯半径控制在2.4米上下，刚好适配常规3米宽的厂区主通道转弯需求，不会出现仿真时通道留够了但车转不过去的问题。护顶架的结构也没有简化，按照安全规范要求，护顶架的顶部横梁间距、立柱厚度都做了等比例还原，驾驶员座椅的位置、操作手柄的布置、方向盘的倾角，都是按照人机工程学的实际尺寸做的，座椅到护顶架顶部的垂直距离留了1米左右的操作空间，不会出现模型里驾驶员坐进去顶头的低级错误。货叉部分的长度做的是1.07米的常规规格，刚好适配标准1.

　　2米×1米的木托盘，叉齿的厚度、间距都符合通用托盘的叉孔尺寸，门架的起升高度做的是3米标准款，对应常规单层仓库的堆垛高度需求，起升油缸、链条的布置都和实体结构一致，没有出现穿模或者结构错位的问题。车架部分的安装边界也都留全了，发动机舱的位置、油箱的安装空间、液压油箱的布置，都是按照内燃叉车的常规布局做的，要是做动力系统匹配仿真，直接把对应的发动机、液压泵模型装到预留位置就行，不用重新切割车架结构。还有很多容易被忽略的细节，比如车身侧面的检修口盖板位置、前后车灯的安装位、货叉架的侧移间隙，都做了还原，甚至连轮胎的花纹深度都参考了工业实心轮胎的实际参数，做厂区渲染效果图的时候不会显得假。之前给物流园区做整体布局仿真的时候，很多网上找的叉车模型要么尺寸不对，要么结构简化太多，放到场景里和货架、通道的比例完全失调，这个模型的所有外形尺寸都卡着实体设备的公差范围做，总长（含货叉）在3.7米左右，总宽1.2米，总高（门架收回状态）2.1米，不管是做设备结构展示、物流路径仿真，还是做厂区规划的可视化演示，都能直接适配，不用再反复缩放调整比例。做这类工业设备模型，最忌讳的就是只做外观好看的曲面，忽略实际的结构边界和安装尺寸，毕竟面向的都是结构设计、物流规划的从业者，模型拿过去要能直接用到工作场景里，而不是只能当效果图的摆件。
