V型六缸乘用车辆动力总成结构

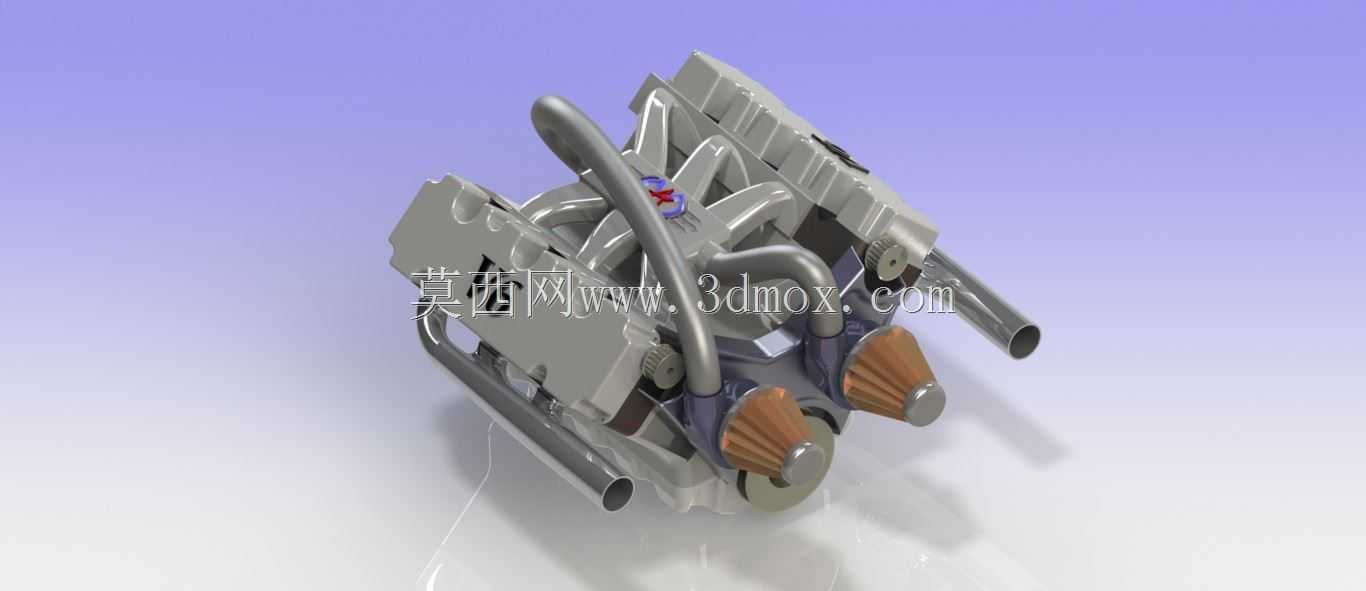

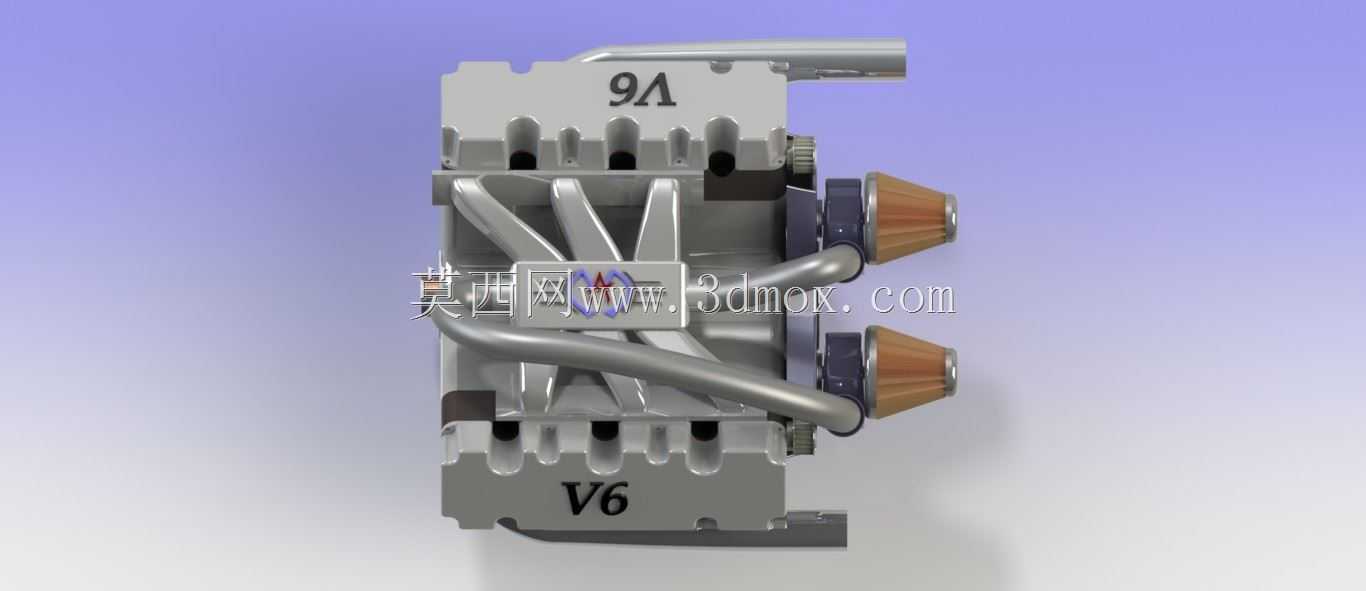

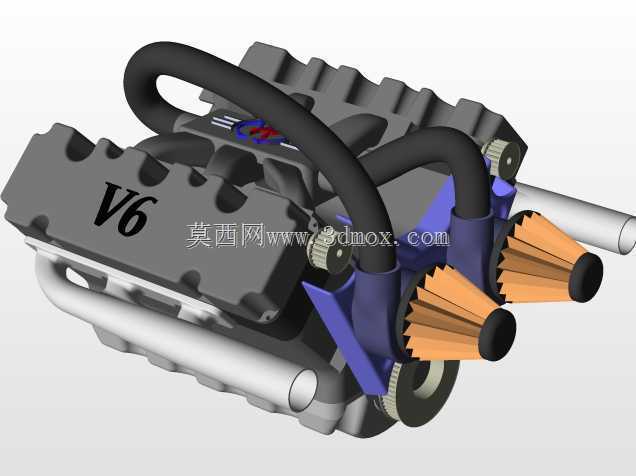

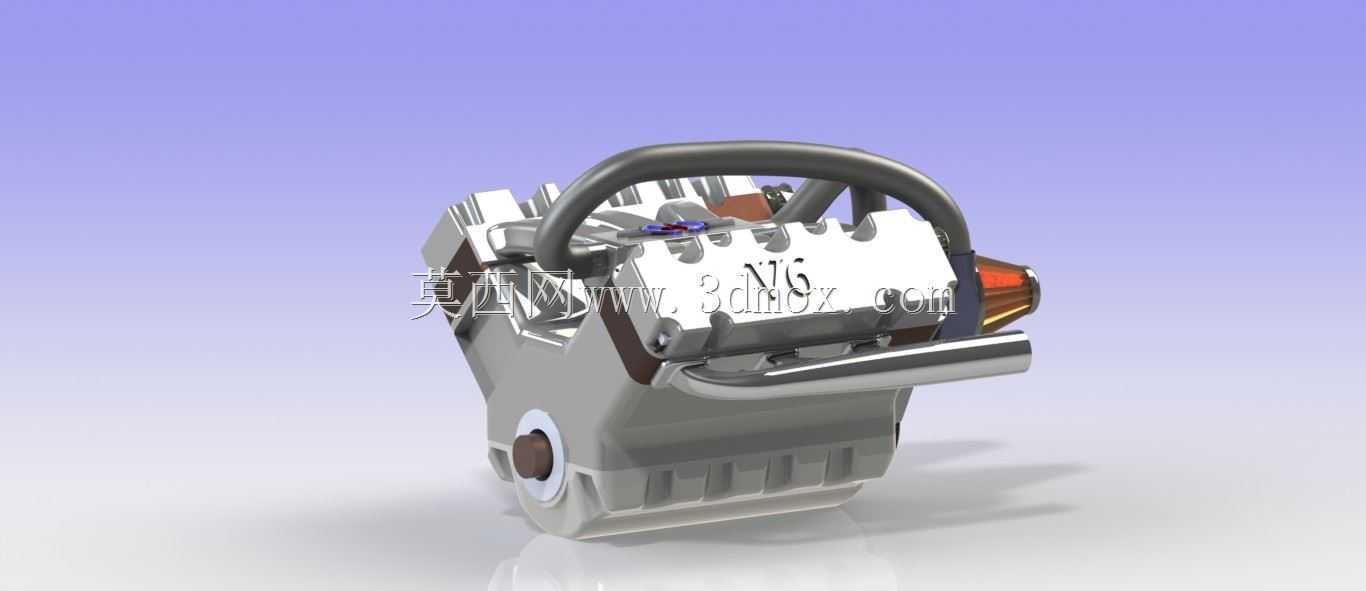

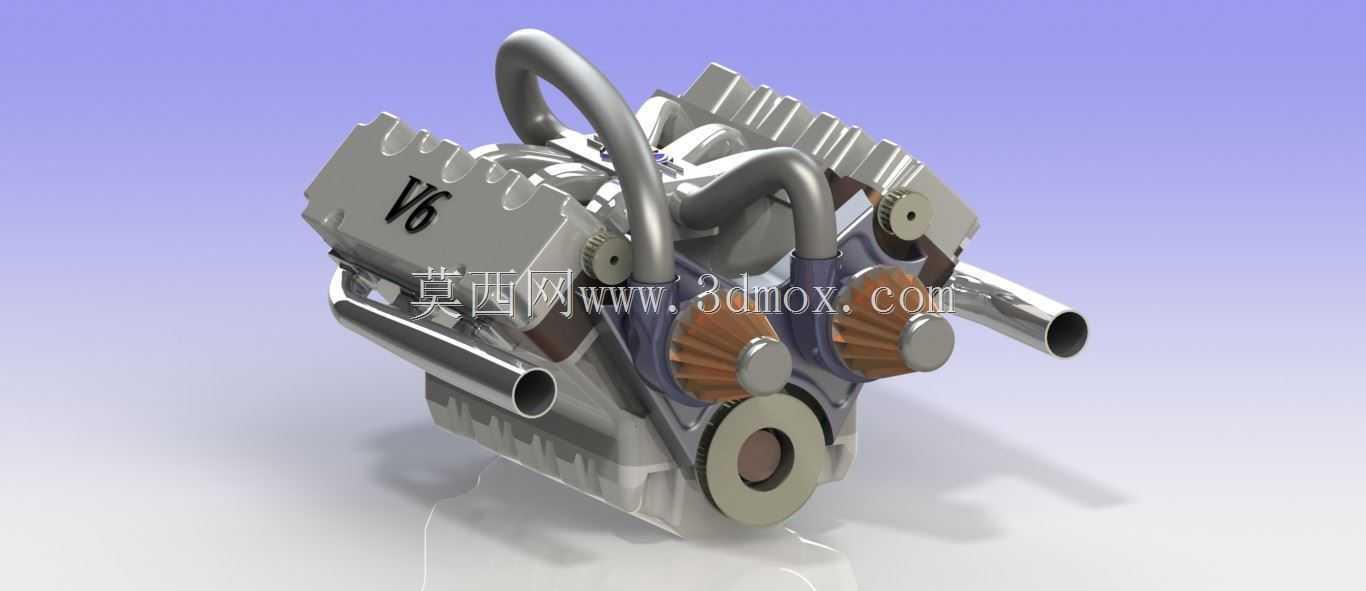

　　这款V型六缸动力装置的三维结构，完整还原了量产乘用车辆内燃机的核心装配关系，在乘用车动力匹配、教学教具开发、维修实训台搭建等场景中都能作为精准的结构参考。从实际装车用途来看，这类V6布局的动力单元多用于中高端乘用车型，相比直列六缸机型，它的轴向长度更短，能够适配前置前驱、前置后驱等多种整车布置形式，曲轴两侧各布置三个气缸，夹角设计兼顾了运转平顺性与机舱空间利用率，运转时两侧活塞的运动惯性能够相互抵消大部分二阶振动，不需要额外加装大尺寸平衡轴结构就能获得不错的NVH表现。

　　从结构设计逻辑来看，整个模型还原了缸体、缸盖、进排气歧管、点火组件、活塞连杆组、冷却管路接口等核心部件的装配位置，进气管路的走向充分考虑了进气谐振效应，歧管长度经过匹配设计，能够在常用转速区间保证各气缸的进气均匀性，避免出现各缸做功偏差过大的问题；排气歧管采用了等长设计思路，能够让各缸排出的废气互不干扰，顺畅汇入排气总管，既可以降低排气背压提升动力输出效率，也能为后续三元催化器的布置预留合理的安装空间。外露的锥形结构为发动机悬置安装位，三个安装点的位置经过重心匹配，能够将动力总成的振动尽可能隔离，避免传递到驾乘舱内部。

　　在安装边界方面，这款动力单元的整体宽度控制在适配常规横置、纵置机舱的范围内，前端轮系的布置预留了发电机、空调压缩机、水泵等附件的安装位置，所有外接管路接口的位置、朝向都符合量产车型的通用布置逻辑，不需要对机舱结构做大幅改动就能完成适配。缸体采用了刚性强化设计，曲轴支撑点的布局能够承受高转速下的冲击载荷，满足大马力输出的结构强度要求；冷却水道的走向覆盖了缸盖鼻梁区、缸套周围等热负荷较高的区域，能够保证全工况下的散热均匀性，避免出现局部过热导致的部件变形问题。

　　在实际工程应用中，这类三维结构可以用于新车型动力舱的干涉检查，在整车开发前期就能确认动力总成与周边车架、冷却模块、线束管路的间隙是否满足设计要求，减少后期样车试制阶段的改动量；也可以用于维修教学场景，让学员直观理解V6发动机的部件组成与装配关系，相比二维图纸更具空间参考价值。模型中各部件的连接关系完全按照实际装配逻辑搭建，紧固件的位置、密封面的结构都做了还原，能够清晰展示从附件到核心缸体的层级装配关系，对于刚接触内燃机结构的设计人员来说，也能通过这个模型快速理解V型发动机的布局特点，掌握这类动力单元的设计要点。
