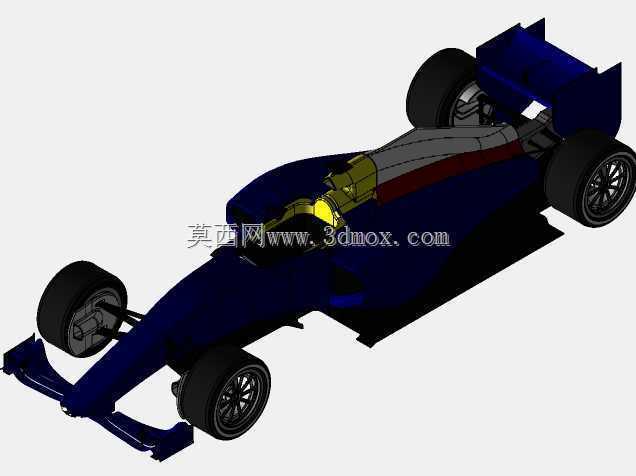

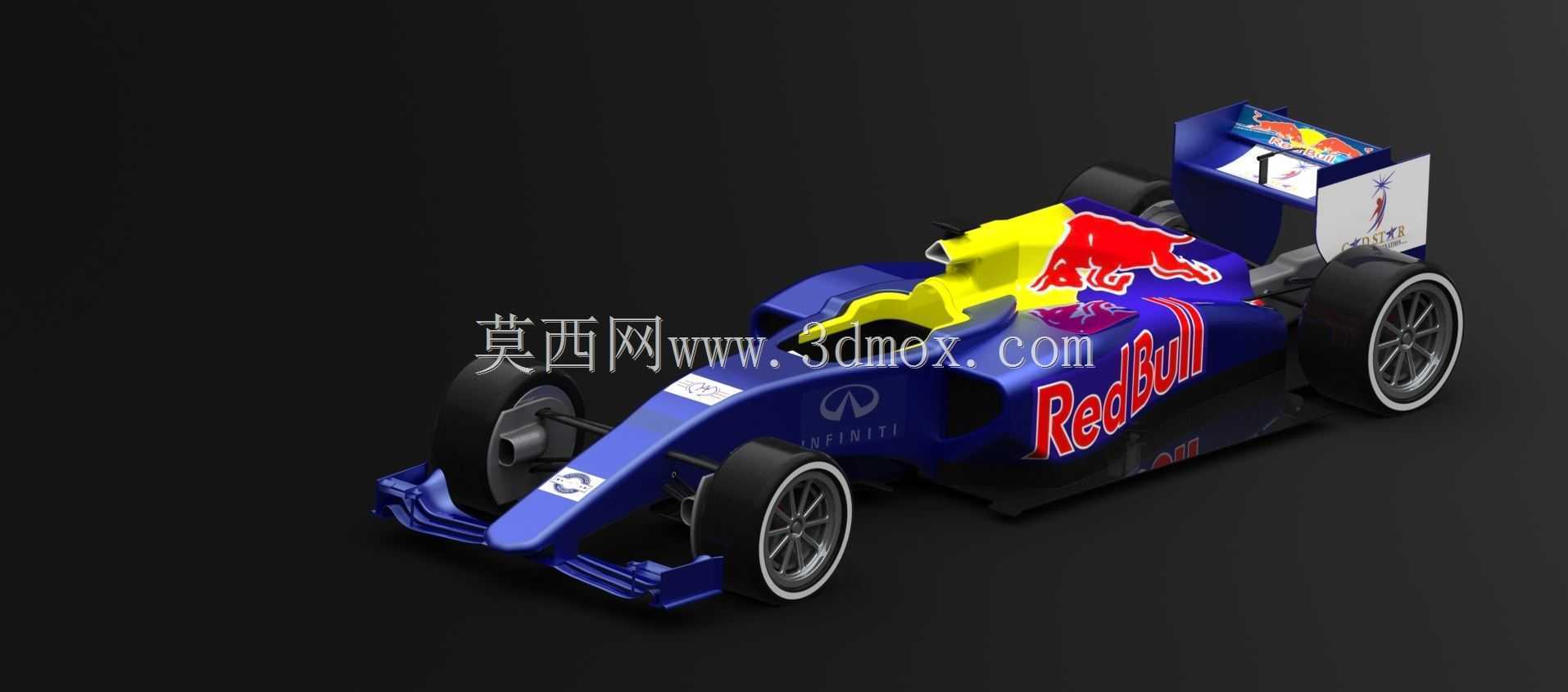

单座方程式赛车前部结构三维设计

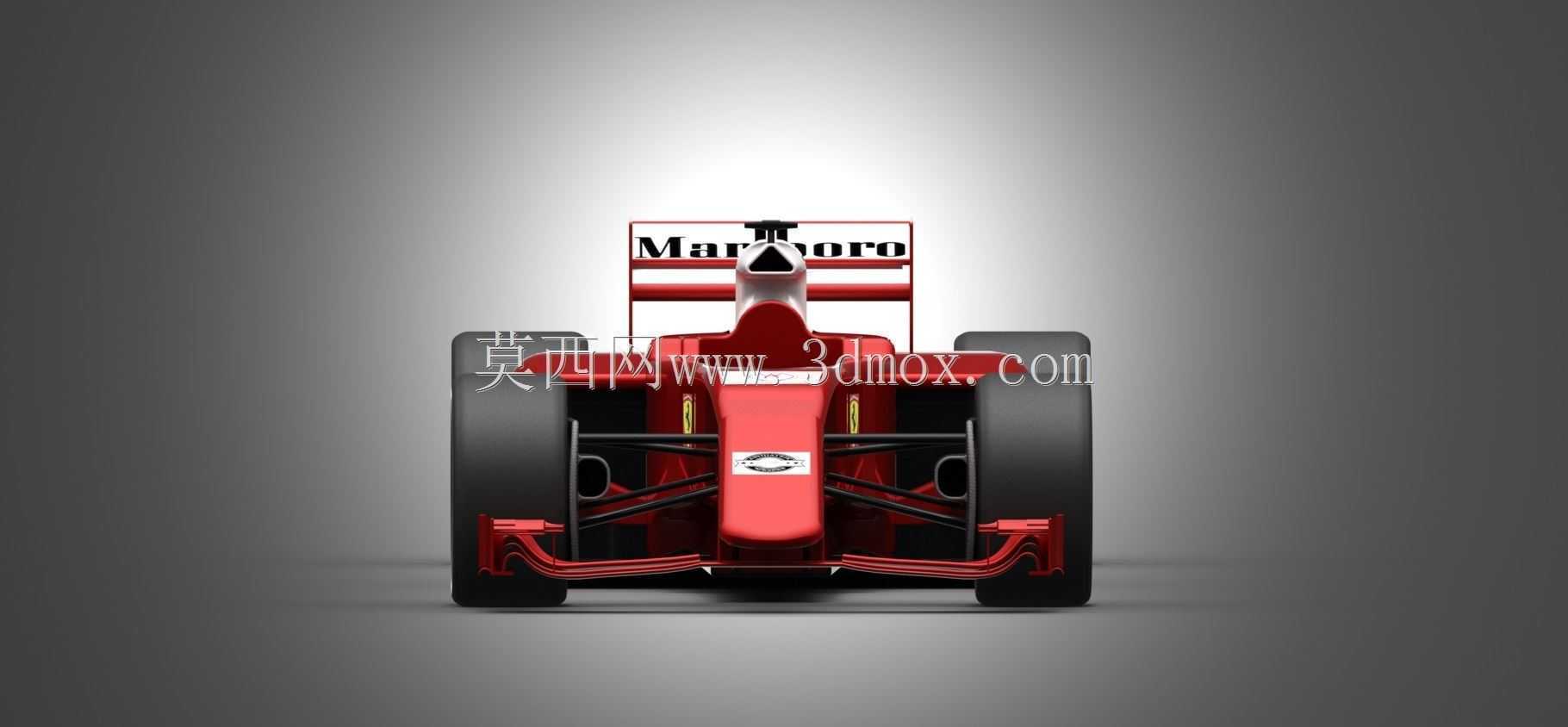

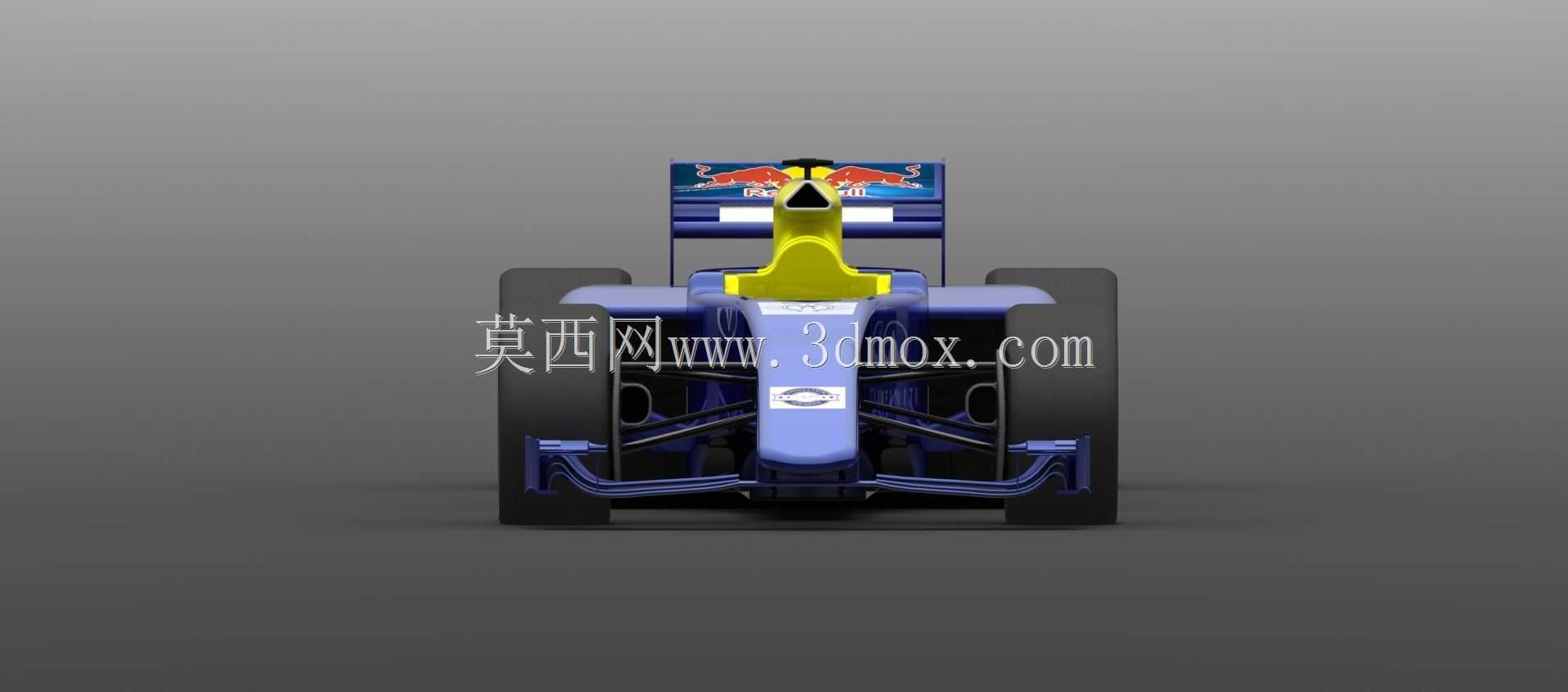

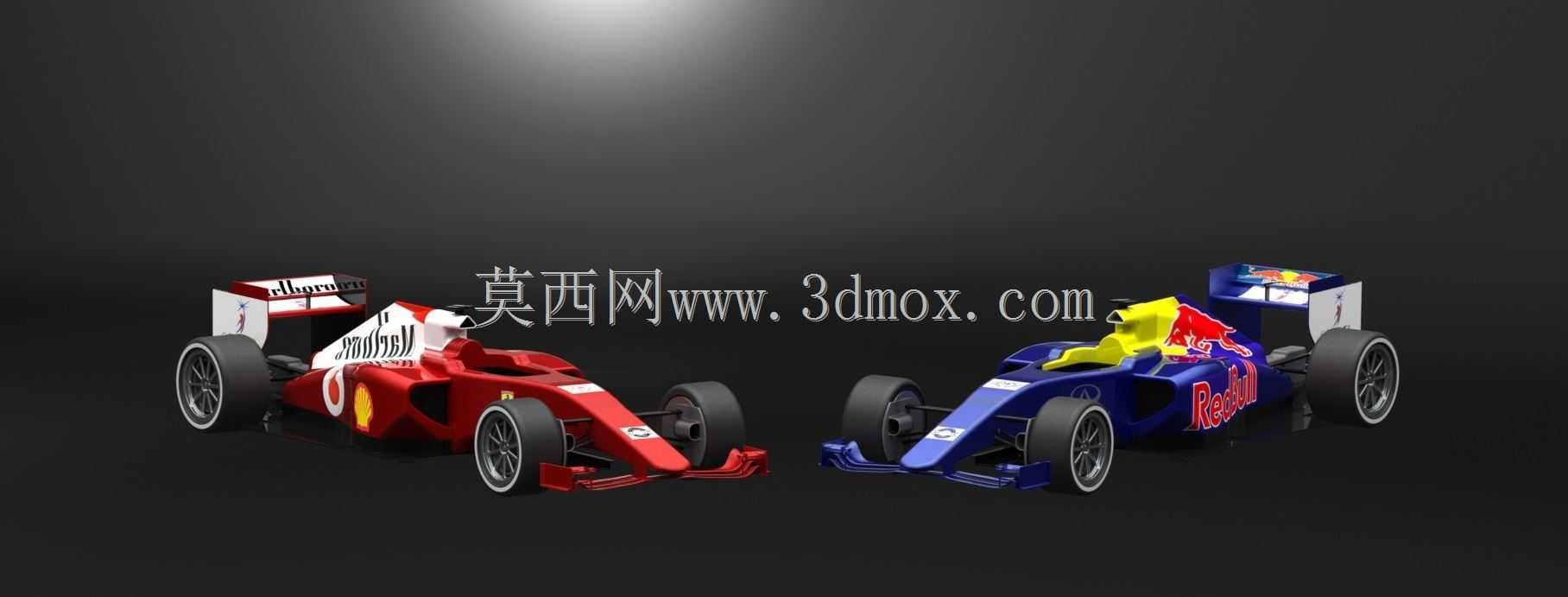

　　这套模型还原了方程式赛车前部核心结构的设计细节，从工程落地的角度看，这类结构的设计核心始终围绕空气动力学效率、底盘刚性、碰撞缓冲三个核心维度展开，所有曲面和结构件的设计都需要匹配赛道工况下的受力需求。在实际赛事应用场景中，赛车前部结构直接决定了直道尾速下的下压力输出、弯道中的转向响应速度，以及高速跟车时的气流稳定性，前翼产生的下压力占整车总下压力的三成左右，同时还要梳理气流避免直接冲击前轮造成紊流，影响尾翼和扩散器的工作效率。从设计思路上看，前翼的多层翼片采用了渐变攻角设计，靠近车身中线的翼片攻角更小，负责将气流导向底盘下方的扩散器入口，两侧靠近轮胎的翼片攻角更大，同时搭配外洗的端板结构，将前轮旋转产生的乱流推离车身侧面，

　　减少轮胎尾流对后部空气动力学套件的干扰。前翼的主翼板采用碳纤维夹芯结构设计，内部预埋铝合金安装座，直接连接到前部的碰撞吸能结构上，碰撞吸能结构采用蜂窝铝填充的碳纤维壳体，在正面碰撞时可以通过逐级溃缩吸收冲击能量，保护单体壳内的驾驶舱结构。前悬挂部分采用了推杆式双叉臂结构，上下叉臂的铰接点位置经过多轮动力学仿真优化，在赛车制动、转向时可以将轮胎的接地角度变化控制在最小范围，保证轮胎接地面的压力分布均匀，避免出现局部过载导致轮胎抓地力骤降。推杆连接到车身内部的扭杆弹簧和阻尼器上，相比传统的外露弹簧结构，这种布局可以将悬挂的弹性元件和阻尼元件收纳在车身内部，减少外露部件带来的空气阻力，同时也能更好地保护悬挂部件免受赛道碎屑的撞击。

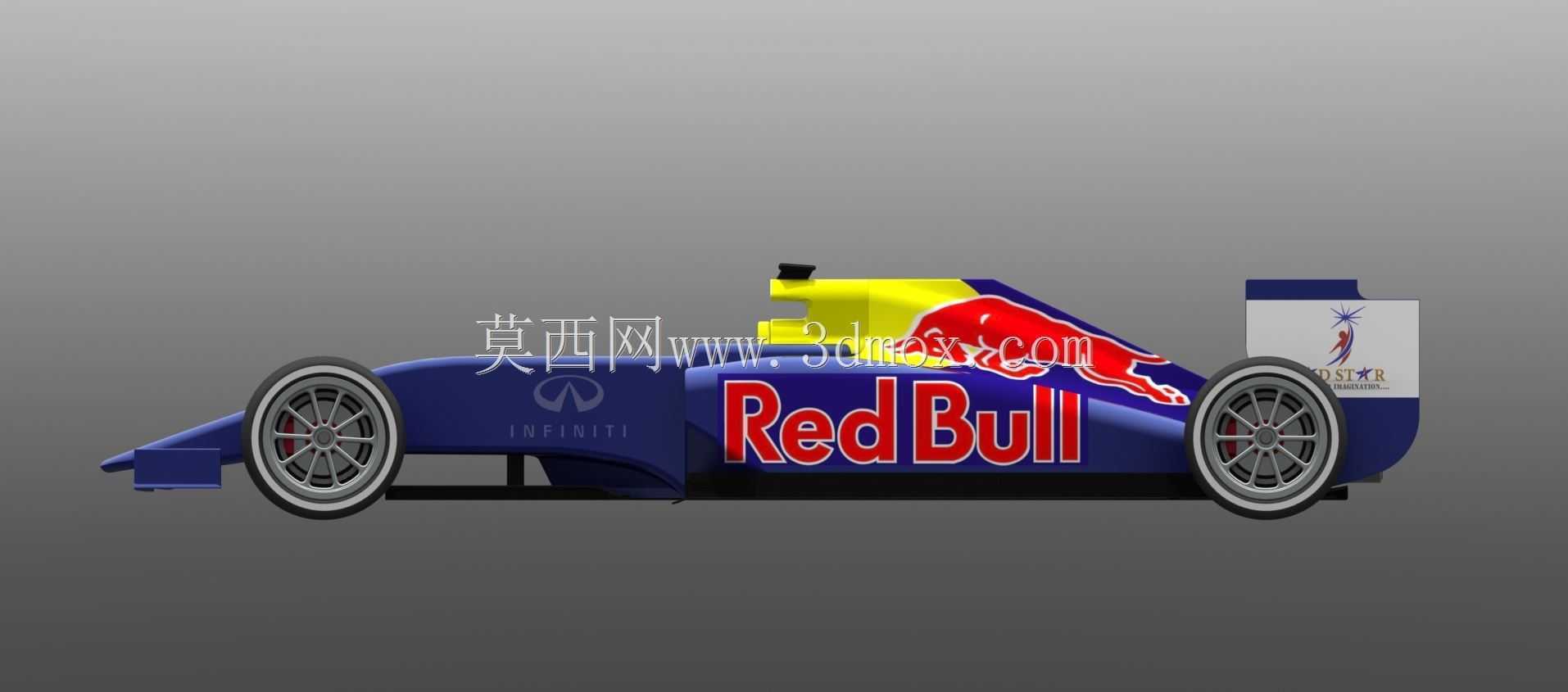

　　前部的鼻锥结构采用了窄体高置的设计思路，鼻锥的最高点与前翼主翼板的上表面形成平滑的气流通道，引导气流顺畅流向驾驶舱后方的进气口和尾翼结构，鼻锥内部预留了传感器走线通道和前部冷却管路的布置空间，同时兼顾了碰撞吸能的结构需求，在满足FIA碰撞测试标准的前提下尽可能降低结构重量。前轮的轮辋采用了多辐条轻量化设计，轮辋边缘设计了导流结构，可以将刹车系统产生的热量快速导出，避免刹车温度过高导致制动效能衰减，轮胎的胎壁曲率和胎面花纹（干地光头胎版本）完全匹配赛事用胎的实际尺寸，在建模时还原了轮胎在额定下压力下的形变量，方便后续做整车动力学仿真时获得更准确的接地参数。前部的单体壳前缘设计了加高的防滚结构前缘，

　　与 Halo 座舱保护系统的安装座整合为一体，安装座的位置经过受力优化，可以在发生侧翻或者轮胎撞击座舱时将冲击力分散到整个单体壳结构上，避免局部应力集中导致结构失效。从安装边界来看，前翼与鼻锥的连接采用了快拆结构设计，仅需四颗固定螺栓即可完成前翼的整体更换，满足赛事中进站快速维修的需求，前翼的所有可调节翼片都预留了角度调节的安装槽，可以根据不同赛道的下压力需求调整翼片攻角，在高下压力赛道可以增大翼片攻角获得更多下压力，在高速赛道可以减小攻角降低空气阻力。前悬挂的叉臂长度和铰接点位置也预留了一定的调节余量，可以根据不同赛道的路面特性调整车轮的外倾角、前束角等定位参数，匹配不同的轮胎工作窗口。在建模过程中，所有结构件的壁厚都参考了实际赛车的碳纤维铺层设计，主承力结构的壁厚控制在3-5mm，非承力的整流罩结构壁厚控制在1.5-2mm，在保证结构强度的前提下尽可能降低整车重量，所有的安装孔位、铰接点位置都保留了装配公差，方便后续做装配仿真和干涉检查，避免实际加工装配时出现部件干涉的问题。这套模型的结构细节可以作为赛车工程专业教学、空气动力学仿真验证、赛事部件设计参考的基础模型，所有曲面都做了连续性优化，导入仿真软件后可以直接划分网格进行流体或者结构力学计算，不需要额外做几何修复工作。
