复合材料热传导测试实验装置结构

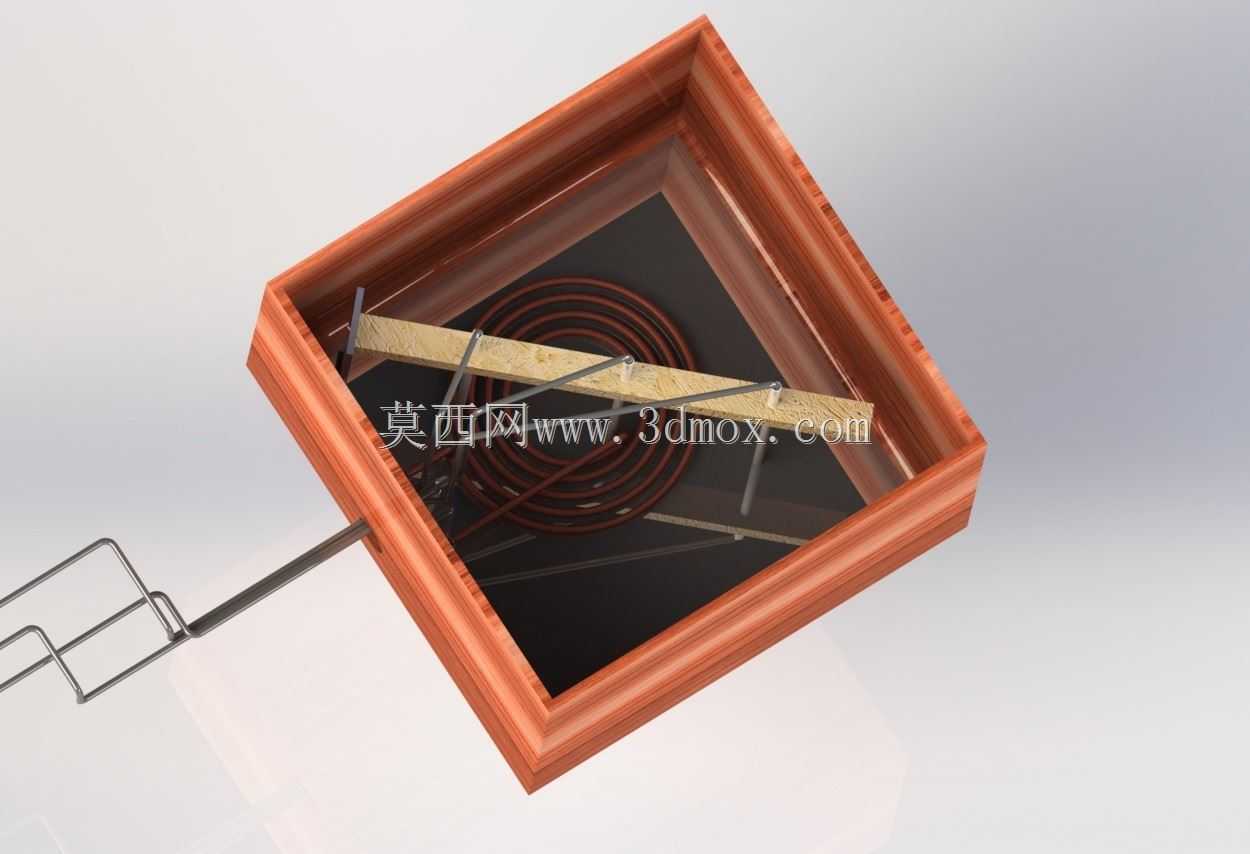

　　这套实验装置主要面向复合材料导热性能测试场景搭建，在材料研发实验室、高校材料学科性能检测室、复材生产企业质检环节中，用来完成不同组分复合材料在特定温控条件下的热传导参数测定，为材料配方优化、成型工艺调整提供实测数据支撑。整套装置分为试样承载单元与温控调节单元两个核心部分，试样承载单元采用独立桌式支架结构，支架采用薄壁方管焊接成型，四条支腿底部设置可调防滑脚垫，可在实验台面上完成水平度微调，避免试样放置倾斜导致的测温点偏移；支架台面采用平整的绝缘耐高温板材制作，台面上方设置敞口式试样盛放槽，槽体采用耐高温木质复合板材加工，内壁预留测温传感器安装位，可根据测试试样的尺寸调整传感器的插入深度，盛放槽侧壁开设走线缺口，

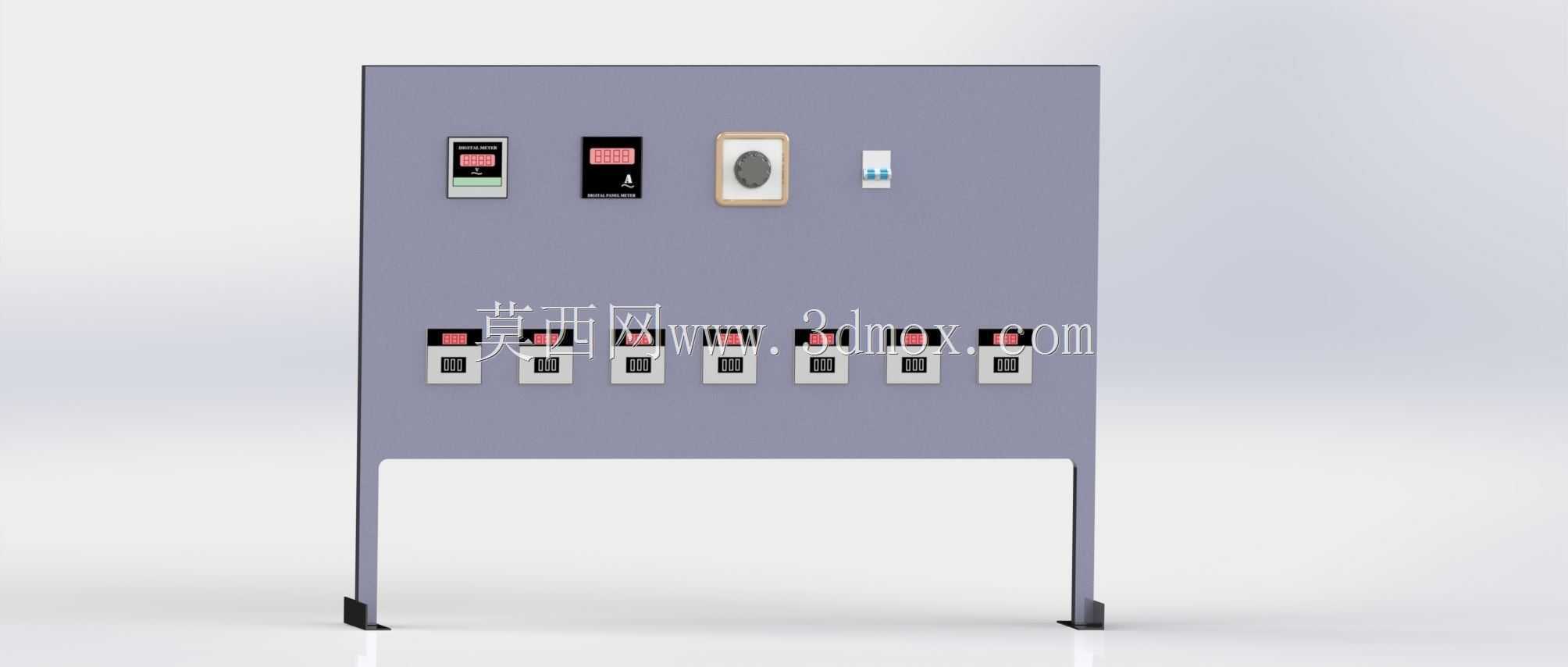

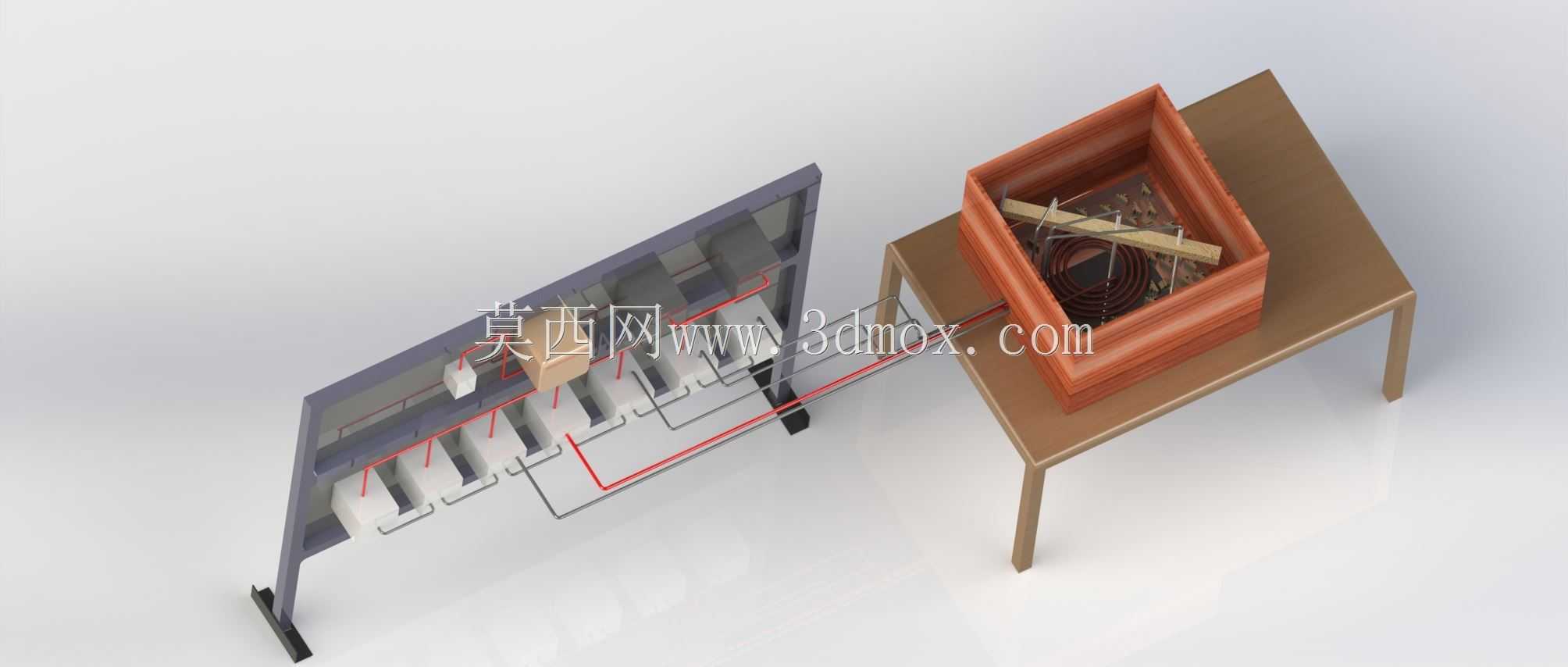

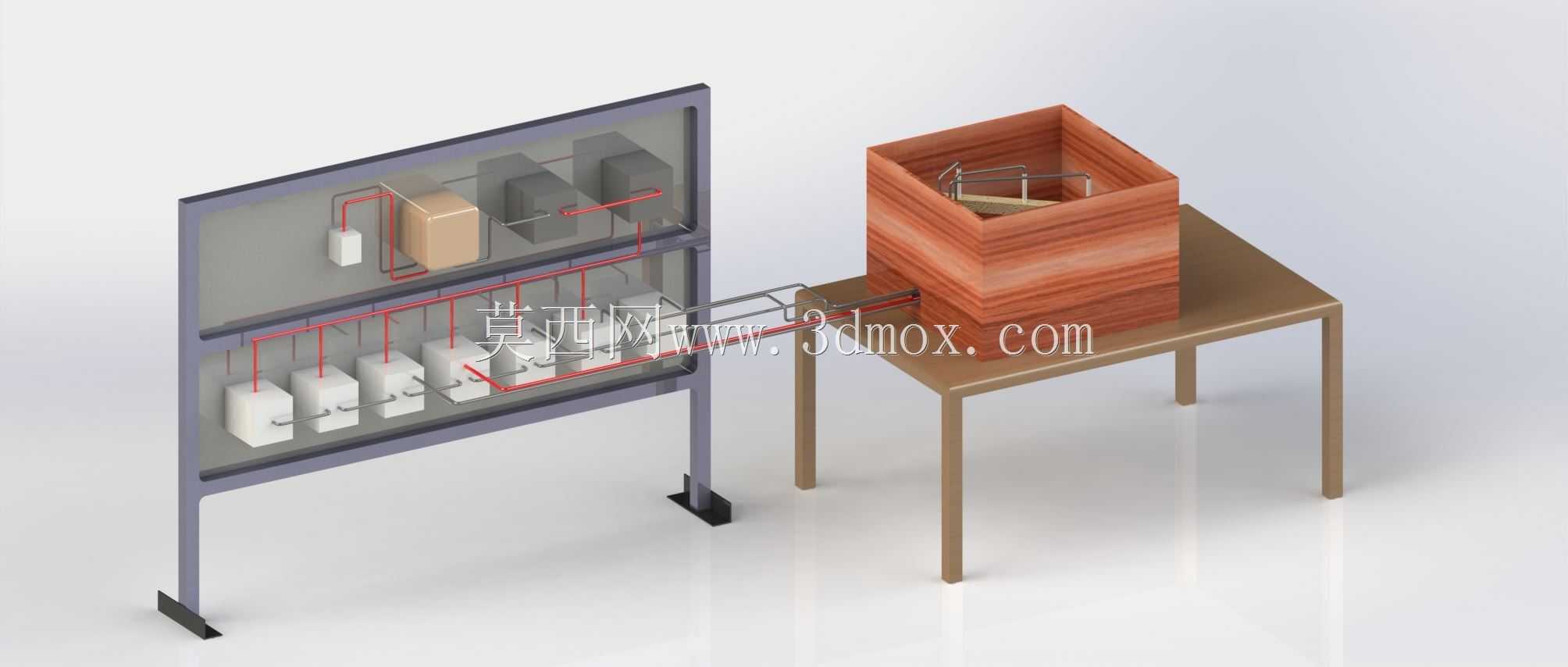

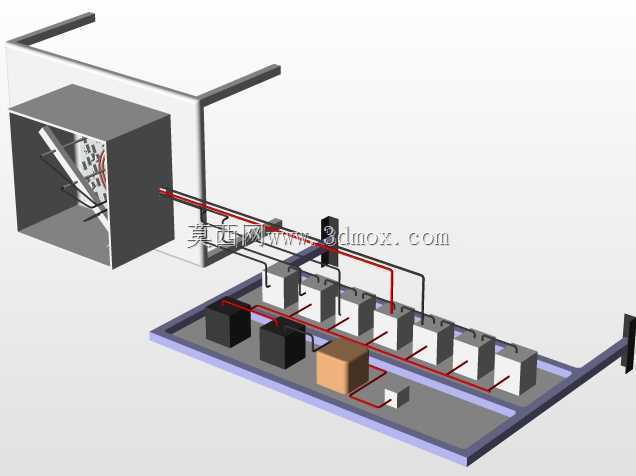

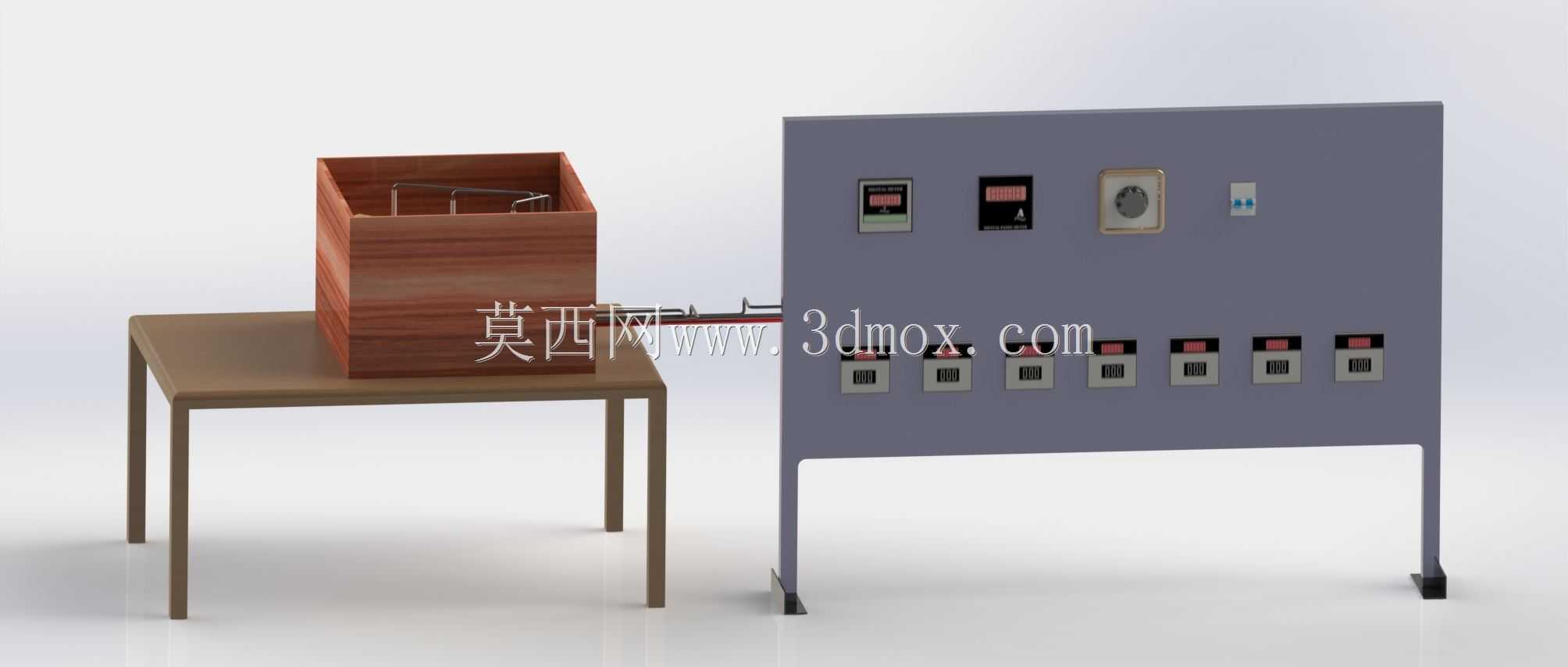

　　方便传感器引线与温控单元连接，避免线缆挤压弯折影响信号传输。温控调节单元采用立式落地柜式结构，柜体采用薄钢板折弯焊接成型，底部设置两个可调支撑脚，可在不平整的实验室地面完成调平，柜体正面上方区域集中布置温控显示仪表、电源开关、状态指示灯与急停按钮，其中数显温控仪表可实时显示试样测点温度、设定加热功率，调节旋钮采用分段式阻尼设计，可精准控制加热回路的输出功率，避免功率突变导致的试样局部过热；柜体正面下方区域布置多组回路控制开关，每一组开关对应一个加热或测温回路，可根据测试需求单独启闭对应回路，适配不同规格复合材料试样的测试点位数量要求。整套装置的布局充分考虑实验操作的便利性，试样承载单元与温控单元之间预留足够的操作空间，

　　方便实验人员取放测试试样、调整传感器位置，连接线缆采用耐高温屏蔽线缆，沿装置支架内侧走线固定，避免线缆外露造成的磕碰损坏，同时减少外界电磁信号对测温数据的干扰。在结构设计过程中，充分考虑实验过程中的热安全防护，试样盛放槽与支架台面之间设置隔热垫层，减少热量向支架传递导致的台面温升，温控柜体内部设置散热通风通道，避免长时间工作时柜内电气元件积热老化，柜体外壳做可靠接地处理，防止电气故障引发的安全隐患。从安装边界来看，整套装置无需额外固定基础，直接放置在平整的实验室地面或标准实验台面上即可使用，温控单元的后侧预留150mm以上的散热空间即可满足通风要求，试样承载单元的台面高度适配多数实验人员站立操作的舒适高度，无需额外配置登高垫脚。

　　装置的各部件之间采用快插式接线端子连接，日常维护时可快速拆卸对应部件完成检修，无需整体拆解装置，降低实验间隙的维护耗时。针对不同厚度、不同导热系数的复合材料测试需求，试样盛放槽内部可更换不同规格的试样定位垫块，调整试样与加热元件、测温元件的相对位置，保证测试过程中试样与各检测元件的贴合度，减少接触热阻对测试结果的影响。温控单元的仪表参数可根据测试标准要求调整温度控制精度、采样间隔，适配不同行业的复合材料热传导性能测试规范，整套装置的结构无复杂传动部件，日常使用过程中仅需定期检查接线端子紧固状态、清理柜体散热通道积尘即可维持稳定运行，适合长时间连续开展材料性能测试实验。
