伸缩臂轮式装载起重作业设备结构设计

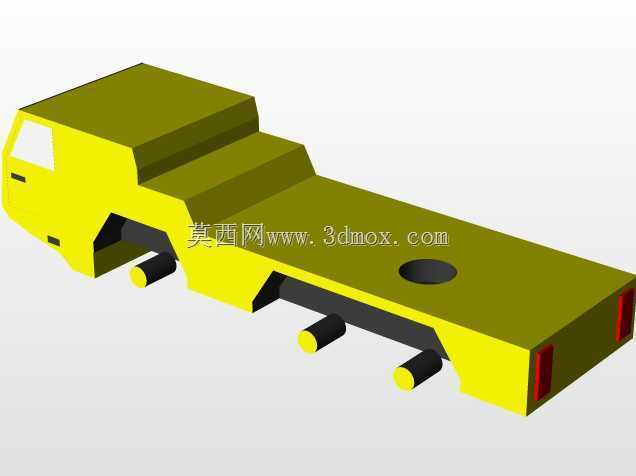

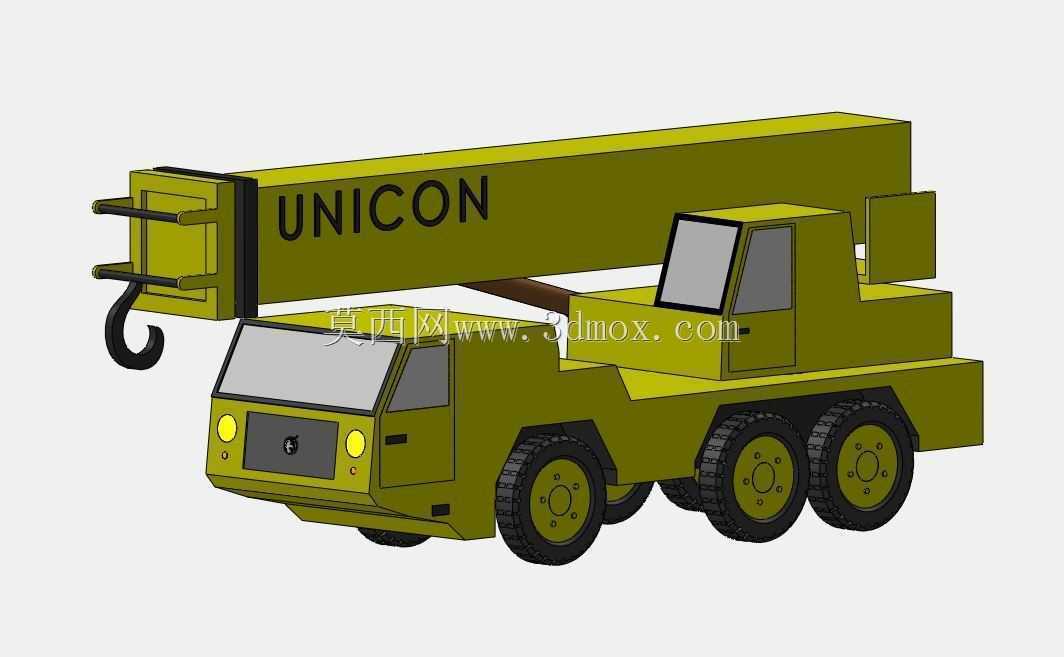

　　这款轮式伸缩臂起重设备的三维结构设计，核心围绕中小型散货堆场、厂区短距转运吊装的实际作业需求展开，区别于大吨位全地面起重机的重载长距定位，该设备更侧重狭窄作业面的灵活转场与中小载荷的快速吊装响应。从底盘布局来看，采用多轴轮式承载结构，三轴布置的行走轮组兼顾了厂区硬化路面的行驶通过性与吊装作业时的接地稳定性，转向轮设置在车头位置，转弯半径控制适配厂区内部6米宽通道的通行需求，无需额外拓宽作业通道即可完成设备转场，省去了大型起重设备进场前的道路修整成本。

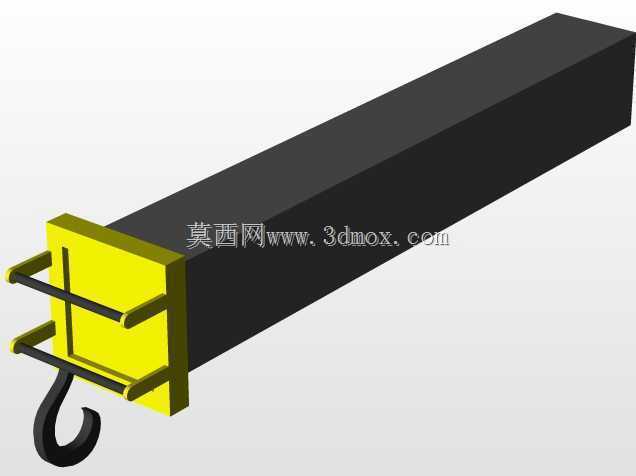

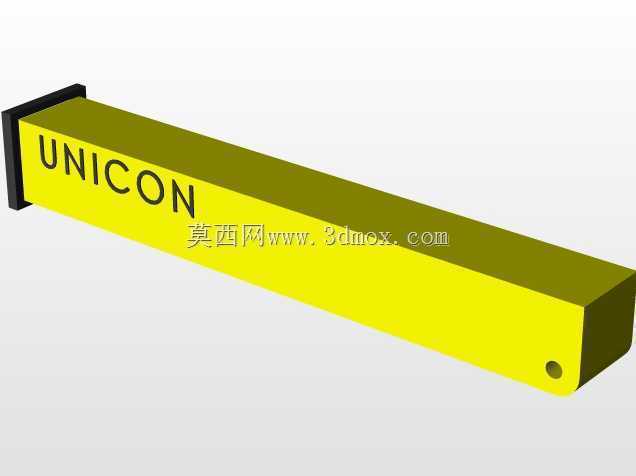

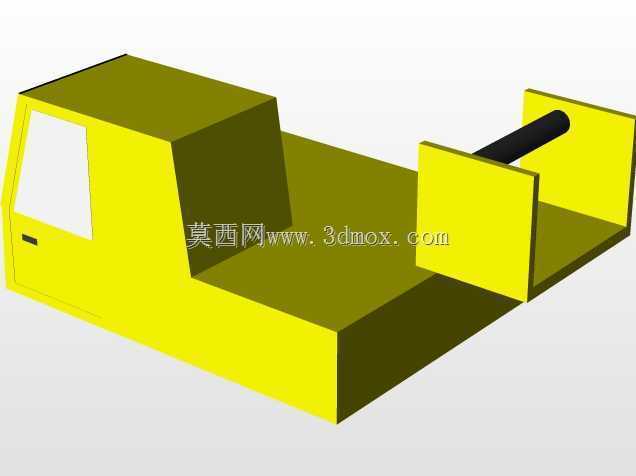

　　上车作业部分的设计，将驾驶室与起重操作舱做了集成式布局，操作人员在同一舱室内即可完成行驶转向与吊装操作的切换，减少了双舱布局带来的结构冗余，同时缩短了操作视线的转换距离，在近距离吊装作业时，操作人员可直接观察吊点对位情况，无需额外配备信号指挥人员，适配单人单机的作业场景。伸缩吊臂采用多节箱型嵌套结构，臂体截面做了等强度优化，在全伸状态下可覆盖12米半径内的吊装点位，臂端标配的吊钩组带防脱锁止结构，可适配常规卸扣、吊装带的挂接需求，针对散货装卸场景，也可快速更换抓斗属具，完成散料的抓取转运作业，属具接口采用标准化销轴连接，更换过程无需专用工装，单人即可在15分钟内完成属具切换。

　　从结构受力的设计逻辑来看，吊臂与转台的连接采用铰点加变幅油缸的支撑结构，变幅油缸的布置位置避开了吊臂伸缩的运动干涉区间，同时在转台尾部设置了集成式配重块，配重重量与额定吊装载荷做了匹配计算，在3米作业半径内可完成5吨级载荷的吊装作业，满足厂区内设备零部件移位、集装箱散货掏箱、建材堆场物料堆垛等常规作业需求。整车的外形尺寸控制上，整车长度控制在11米以内，行驶状态下吊臂收回后的整车高度不超过3.5米，可顺利通过厂区常规4米限高的厂区大门与车间入口，无需拆卸部件即可进入车间内部完成设备安装的吊装作业，解决了大型起重设备无法进入封闭车间作业的痛点。

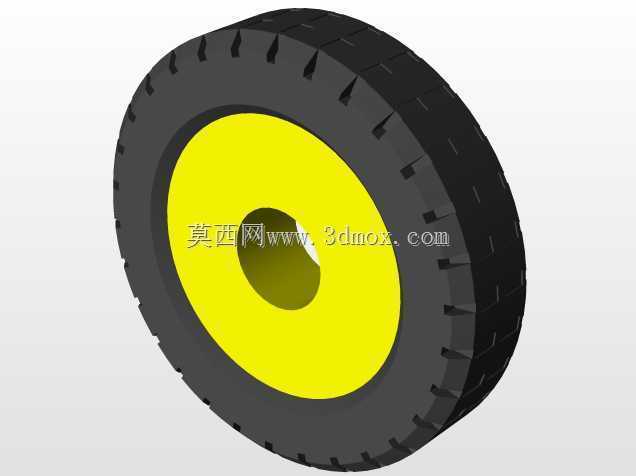

　　细节结构设计上，车头部位的照明系统兼顾了夜间转场行驶与作业面照明需求，前照灯的照射角度可根据作业场景手动调节，在吊装作业时可将灯光调整至吊点区域，补充作业面的照明亮度。车身覆盖件采用模块化分块设计，每一块覆盖件都预留了检修开口，日常维护时可直接打开对应位置的覆盖件完成液压管路、线路的检查与更换，无需大面积拆解车身结构。行走轮组的悬挂采用刚性承载加减震垫的组合结构，在硬化路面行驶时可过滤路面小幅颠簸，减少行驶过程中对臂体结构的冲击，吊装作业时悬挂锁止，保证整车的接地刚性，避免吊装过程中车身晃动带来的载荷偏移风险。

　　在作业边界的设计考量上，该设备的支腿结构采用隐藏式布置，行驶状态下支腿收置于底盘两侧，不会超出车身宽度，在吊装作业时支腿横向伸出，可将整车支撑跨度拓展至4.5米，进一步提升侧方吊装时的抗倾覆稳定性，支腿盘采用可翻转结构，在不平整地面作业时可通过支腿盘的角度调整保证支撑面完全贴合地面，避免局部应力集中导致的支腿下陷问题。液压管路的布置沿车身内侧走线，所有管路的弯曲半径都符合液压系统的设计规范，减少管路弯折带来的压力损失，同时管路外侧加装了防护套管，避免作业过程中飞溅的物料、剐蹭对管路造成损伤，提升设备在复杂作业环境下的可靠性。
