多轴汽车吊起重作业设备三维结构

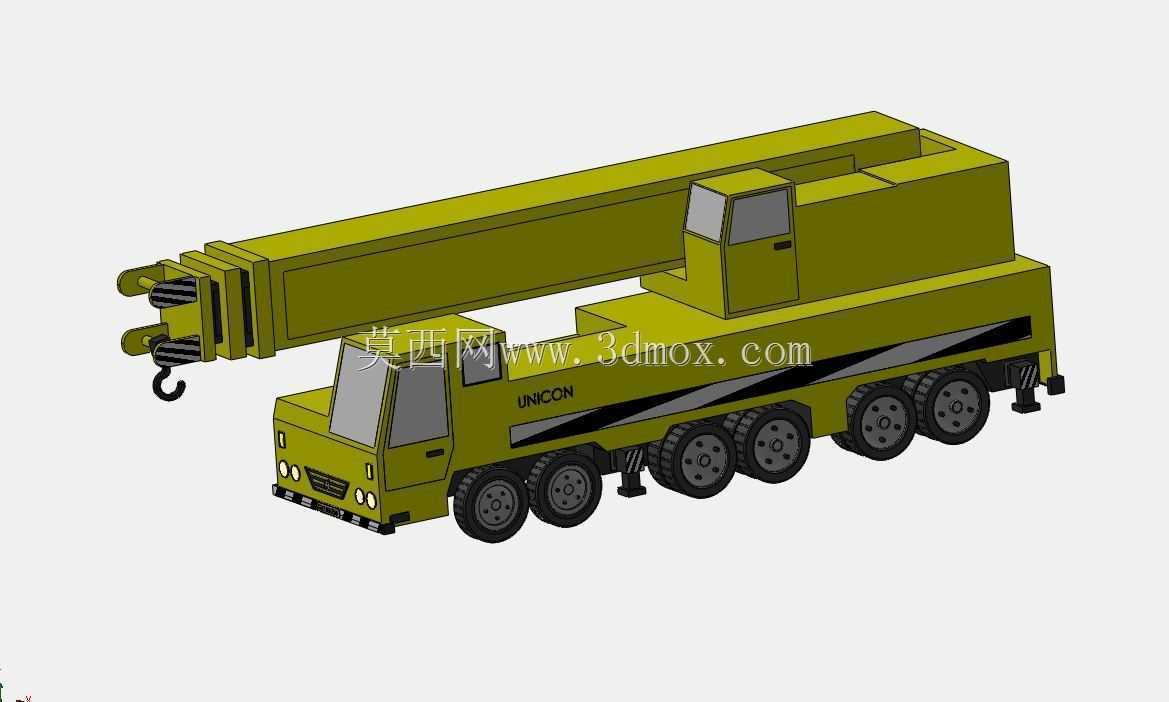

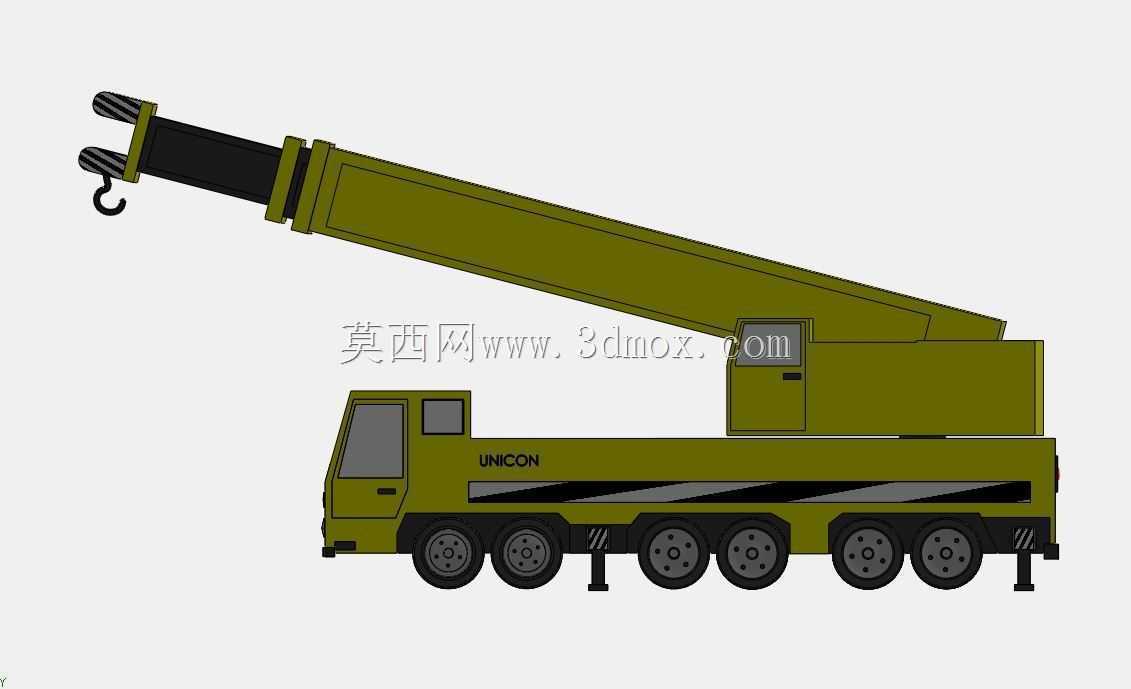

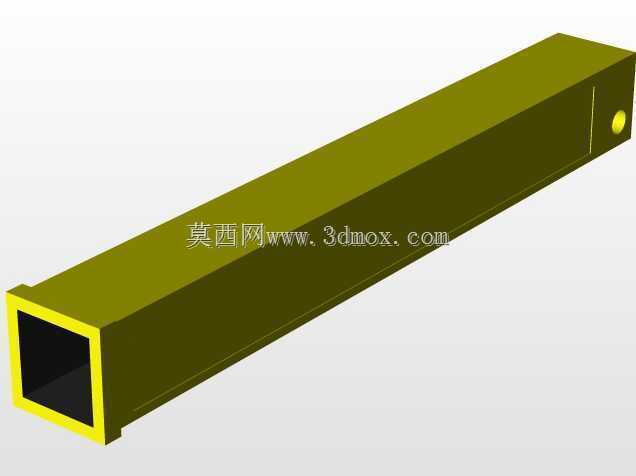

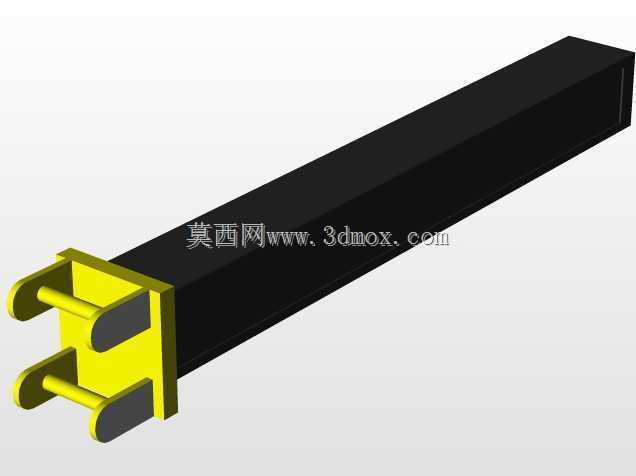

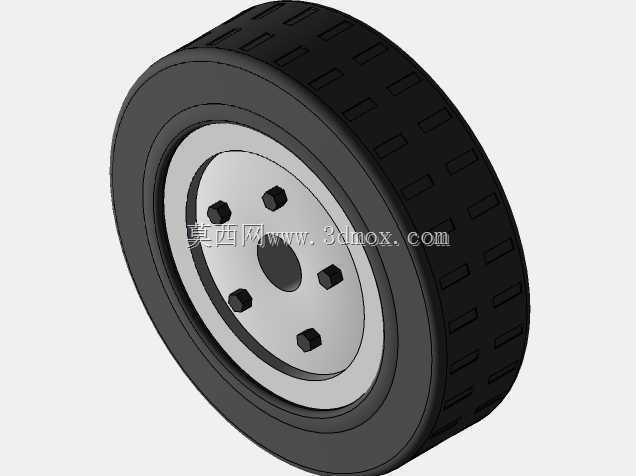

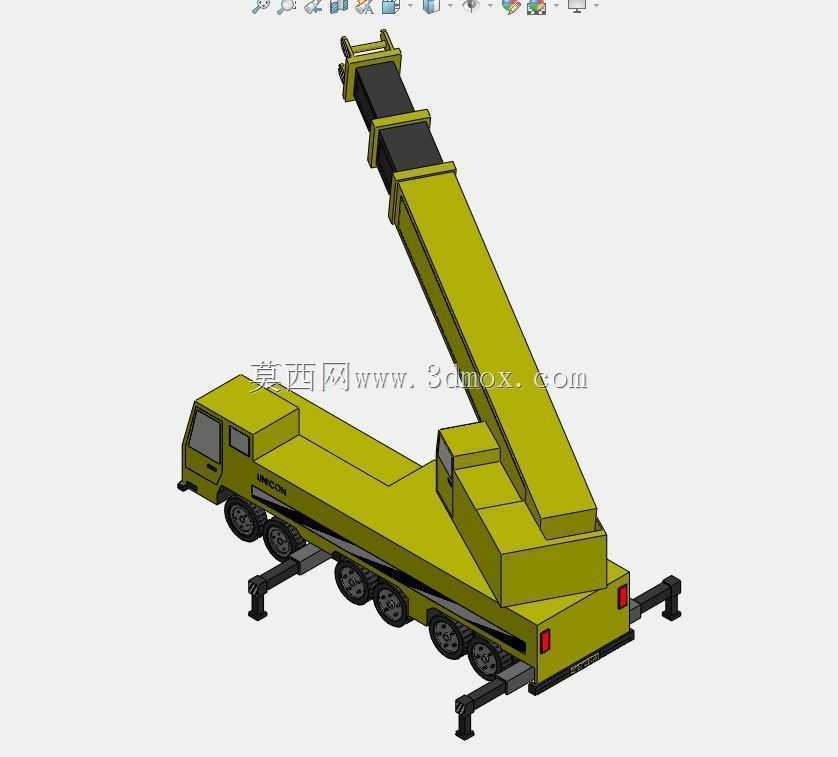

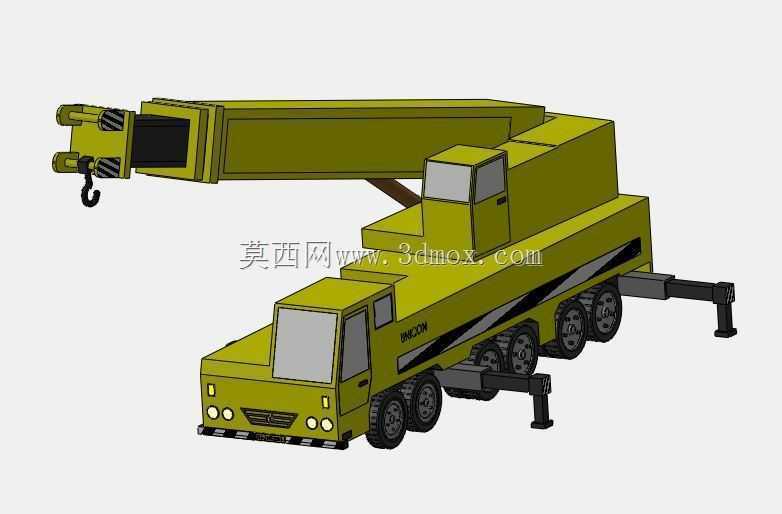

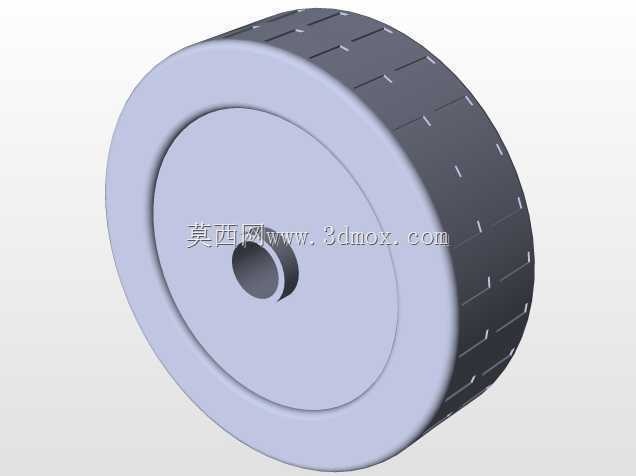

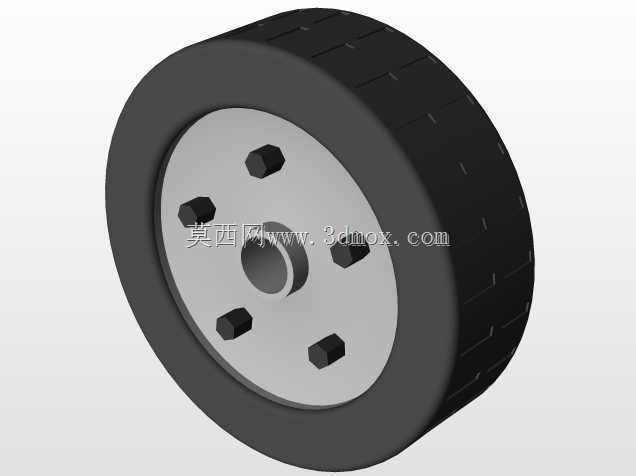

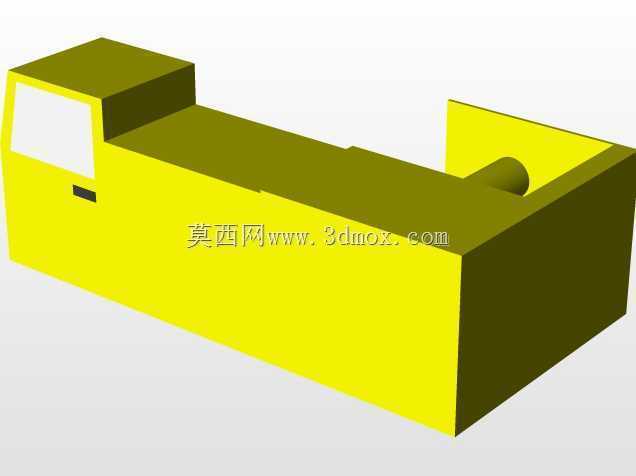

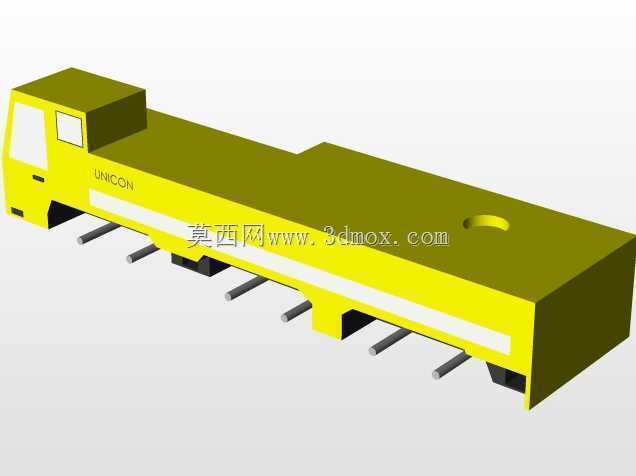

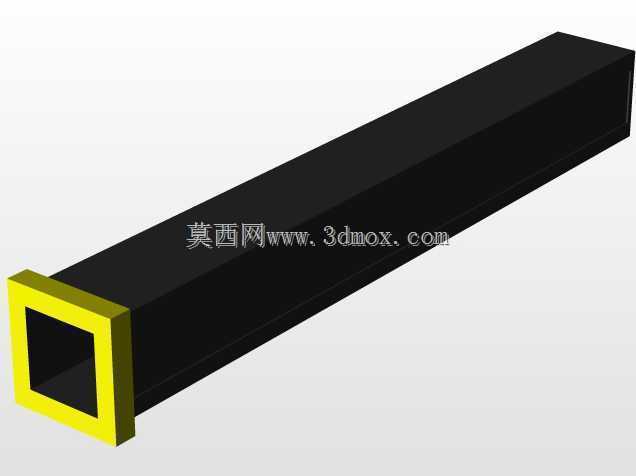

　　在市政管网抢修、小型装配式构件吊装、厂区设备移位这类作业半径覆盖广、转场频次高的施工场景里，多轴轮式起重设备的适配性远高于固定式起重装备，本次建模的这款多轴汽车吊，就是针对这类中短途频繁转场、中等起重量作业需求完成的结构还原。从实际作业逻辑出发，这款设备采用多轴重载底盘布局，行驶状态下整车长度控制在公路运输限界范围内，宽度满足常规城市道路通行要求，转场时无需额外拆解吊臂结构，可直接沿市政道路行驶，抵达作业点后仅需展开支腿即可完成作业准备，省去了辅助运输车辆的配套成本，也压缩了作业前的准备时长。底盘部分的建模还原了多轮组承载结构，每侧的多组车桥既分担了整车自重与吊重带来的轴荷，避免作业或行驶过程中对路面造成过载损伤，也保证了非铺装临时施工场地的通过性，即使是工地临时压实的碎石路面，也能平稳驶入作业点位。支腿结构布置在底盘两侧的对应位置，建模时还原了支腿的伸缩与支撑结构，作业时支腿向外伸出并通过撑脚接地，将整车支撑起来形成稳定的承载基座，抵消吊重作业时产生的倾覆力矩，不同伸出幅度的支腿可适配不同宽度的作业场地，在狭窄的厂区通道内也能通过调整支腿跨距找到稳定的支撑状态。上部的起重作业部分，采用多节伸缩式箱型吊臂结构，建模时还原了吊臂的嵌套伸缩逻辑，行驶状态下吊臂完全回缩叠放在底盘上方，降低整车高度与行驶重心，保证高速行驶的稳定性；作业时可根据起吊高度与作业半径的需求，逐节伸出吊臂调整作业覆盖范围，吊臂头部的滑轮组与吊钩结构，

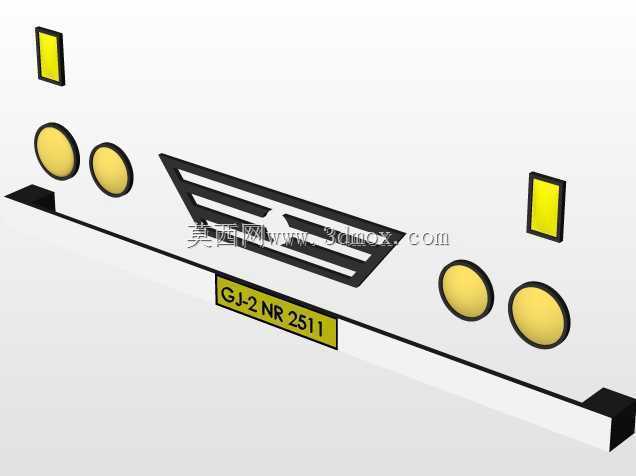

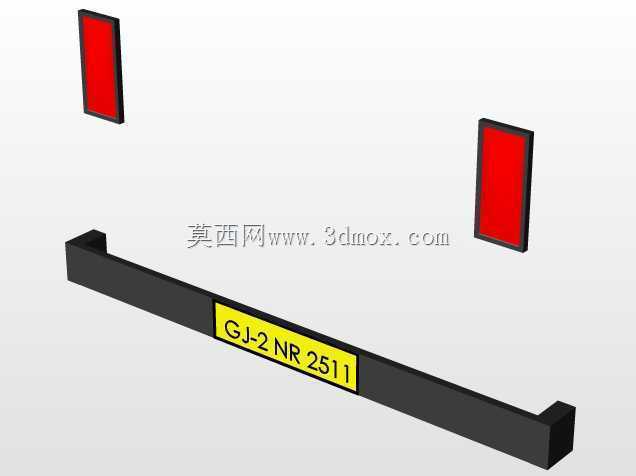

　　配合卷扬机构实现重物的垂直起升与落位，吊臂侧方的变幅油缸结构可调整吊臂的仰角，配合回转机构实现360度范围内的作业覆盖，无需频繁调整整车停靠位置就能覆盖周边的作业点位。驾驶区域分为行驶驾驶室与作业操作室两部分，行驶驾驶室布置在底盘前部，满足道路行驶的操控视野需求，作业操作室布置在转台上部，作业时操作人员可直面吊臂作业区域，获得无遮挡的操作视野，精准控制吊物的移动轨迹，避免与周边障碍物发生碰撞。建模过程中对各部件的装配边界做了精准还原，比如吊臂回缩时的最小长度、完全伸出时的各节臂搭接长度、支腿完全伸出时的最大跨距、回转机构的转动间隙等参数，都参考了同类型实际设备的工程参数做了匹配，保证模型在做运动仿真时，各部件的运动行程不会出现干涉，

　　比如吊臂仰角调整到最大角度时，不会与后部的转台结构发生碰撞，支腿伸缩时不会与底盘的行走轮组发生干涉，转台回转时不会与伸出的支腿结构产生剐蹭。从结构设计的角度看，这款设备的配重布置在转台尾部，与前部的吊臂形成力矩平衡，不同作业半径下的起重量匹配对应幅度的配重平衡，保证作业过程中的整机稳定性，底盘上的走台板与防护栏结构，也还原了设备日常检修时的操作空间，方便维保人员对上部转台、卷扬机构、液压管路等部件做日常检查维护。这类轮式起重设备区别于履带式起重机的核心点，就是其公路行驶属性，所以建模时也对底盘的转向机构做了对应还原，多轴转向的结构让整车的转弯半径控制在合理范围，在城市狭窄路口、厂区内部弯道也能顺利转弯通行，不需要额外的辅助牵引。

　　在实际选型应用中，这类设备多用于100吨米级以内的起重作业场景，比如园林绿化的乔木移栽、小型厂房的钢结构构件吊装、市政路灯的安装维护、厂区内生产设备的检修移位等，其灵活转场、快速就位的特性，能够很好的匹配这类零散、短周期的作业需求，不需要像大型履带吊那样提前做进场道路硬化、设备拆装转运等准备工作，单台设备搭配2-3名作业人员就能完成全流程的作业任务。模型在结构还原时，也对液压管路的布置走向、吊臂上的标识位置、车身的警示条布局等细节做了对应呈现，能够直接用于作业场景的可视化仿真、设备操作培训的演示素材，也可以作为同类型设备改型设计的基础结构参考，在其基础上调整吊臂长度、轴数、支腿跨距等参数，就能快速衍生出不同起重量等级、不同作业覆盖范围的同系列设备模型，减少从零开始建模的重复工作量。
