起重作业用重型吊钩组结构设计

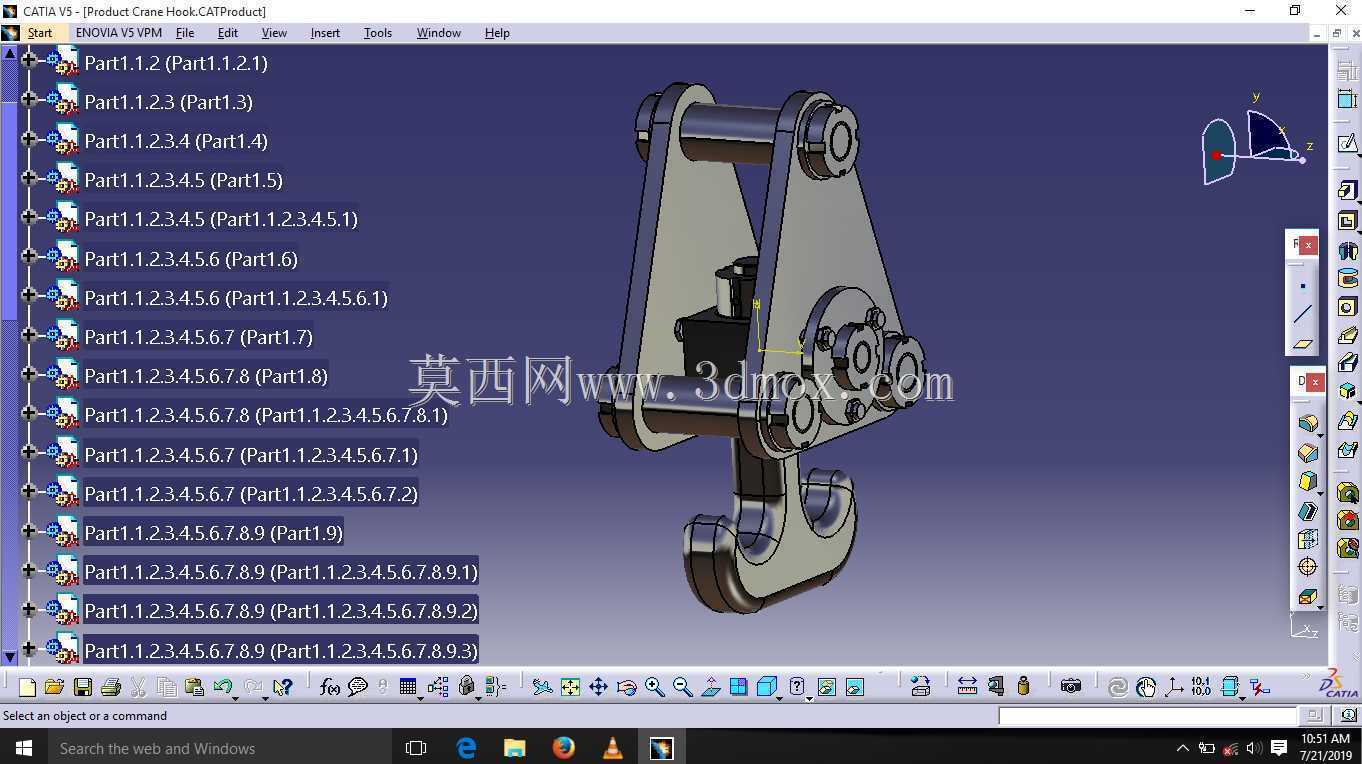

　　在工矿企业的物料转运、重型设备安装、港口货场装卸、建筑施工构件吊装等场景中，吊钩作为起升机构直接承载吊重的核心终端部件，其结构可靠性直接决定了起重作业的安全边界，这套吊钩组的结构设计完全围绕重载工况下的受力传递、动作灵活性与长期使用的抗疲劳需求展开。从结构组成来看，整套吊钩组包含上部铰接挂架、中部滑轮承载侧板、下部钩体与防脱限位结构，上部的铰接耳板直接匹配起重小车的起升吊点连接轴，铰接孔内预留了轴套安装位，可根据不同吨位的轴径需求选配铜基自润滑轴套，避免铰接部位在反复变幅、起升动作中出现干磨卡滞，同时降低交变载荷下的轴孔磨损速率。两侧的承载侧板采用对称式三角板结构，这种结构形式并非随意选型，而是通过受力路径优化得出的：

　　起升载荷通过滑轮轴传递到两侧板后，应力会沿侧板斜向边缘均匀分散到上部铰接点，不会在板件局部形成应力集中区，相比矩形侧板结构，三角构型在同等板厚下能提升18%左右的承载裕度，同时减少不必要的材料冗余，降低整套吊具的自重，避免吊具自重占用过多的起重机额定起升载荷。中部的滑轮安装位预留了标准滑轮组的装配空间，可根据起升倍率的需求选配单滑轮或多滑轮组，适配不同钢丝绳直径的缠绕需求，侧板上的滑轮轴孔采用镗孔加工保证同轴度，避免滑轮转动时出现偏摆，导致钢丝绳出现异常磨损跳槽。下部的钩体与侧板之间采用推力轴承连接，这个结构设计是为了满足吊装过程中吊重的回转需求：当吊装的构件需要调整对位角度时，钩体可绕垂直轴线自由转动，不会带动钢丝绳发生扭结，

　　尤其在吊装长形构件、异形设备时，可大幅降低对位调整的操作难度，也能避免钢丝绳扭结带来的内部应力损伤。钩体的钩头部位预留了防脱卡板的安装位，使用时弹簧加载的防脱卡板会自动封闭钩口，避免吊装过程中吊索具从钩口意外滑脱，这也是起重安全规范中强制要求的结构细节。从安装边界来看，上部铰接耳板的孔距、孔径按照通用桥式起重机、门式起重机的小车吊点连接尺寸设计，可直接替换同吨位等级的常规吊钩组，不需要对原有起重小车的连接结构做额外改造；整套吊钩组的横向宽度控制在常规起升卷筒的钢丝绳出绳夹角允许范围内，不会出现钢丝绳与侧板干涉的问题；下部钩体的开口尺寸适配常规的卸扣、吊装带、钢丝绳索具的连接规格，不需要额外配置过渡连接件即可完成常用吊具的挂接。

　　在设计过程中，所有受力部位的圆角、焊缝位置都做了应力释放处理，比如侧板的转角处采用大圆弧过渡，避免直角部位在交变载荷下萌生疲劳裂纹；钩体的危险截面位置做了加厚处理，按照额定载荷的1.5倍做静强度校核、2倍动载系数做疲劳强度校核，确保在频繁起制动的作业工况下不会出现塑性变形或断裂。日常使用中，这套吊钩组的铰接点、钩体推力轴承位置可通过预留的注油孔定期加注润滑脂，维护操作十分便捷，不需要完全拆解结构即可完成保养作业，适合港口、钢厂、建筑工地这类高作业频率的使用场景。相比铸造一体式吊钩组，这种板式铰接结构的吊钩组在出现局部部件磨损时，可单独更换轴套、钩体、侧板等单个零件，不需要整体报废，能大幅降低长期使用的维护成本，同时板式结构的焊接、加工工艺性更好，生产过程中更容易控制各部件的形位公差，保证装配后的动作精度。
