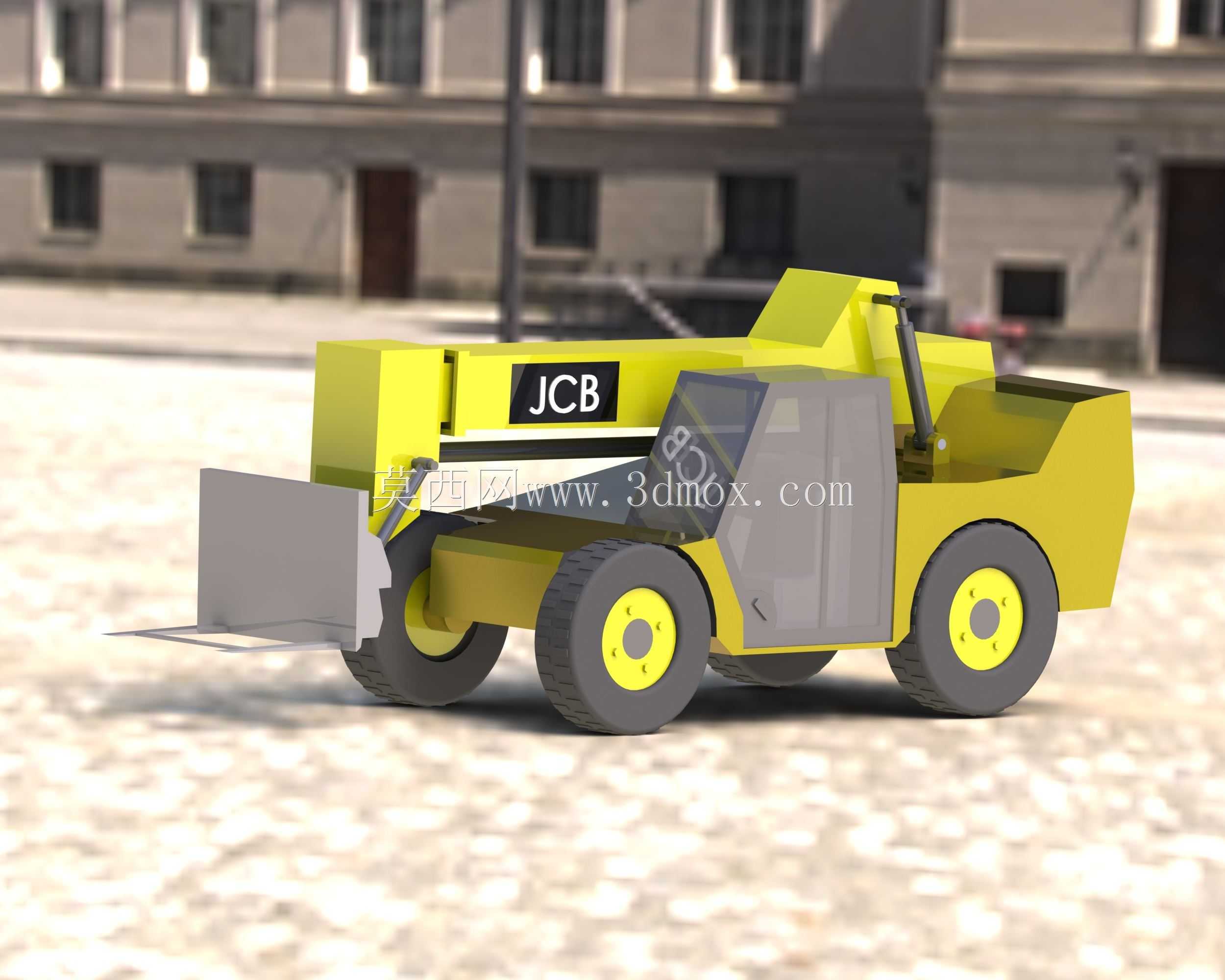

这款伸缩臂叉装设备的三维建模过程,首先要锚定其核心作业场景——不同于普通平衡重式叉车仅能在平整硬化厂区作业,该设备主要面向建筑工地零散物料转运、农牧场草料堆垛、仓储园区高位装卸、市政工程管材搬运这类非硬化路面作业需求,建模时首先要还原其具备的越野通过性结构基础。从功能特性来看,该设备前部属具并非固定货叉结构,当前配置的平叉加推板组合,可同时完成托盘货物举升、散料推平作业,伸缩臂段预留了属具快换接口,可根据作业场景更换铲斗、吊臂、抱夹等不同工作装置,臂架伸缩行程覆盖近4米到12米左右的作业高度区间,完全覆盖常规多层仓储、低层建筑施工的物料举升需求。建模时的结构设计思路,首先要处理好整车重心匹配逻辑:

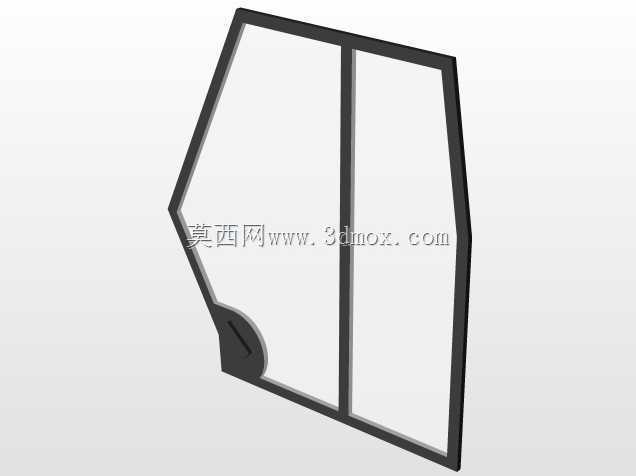

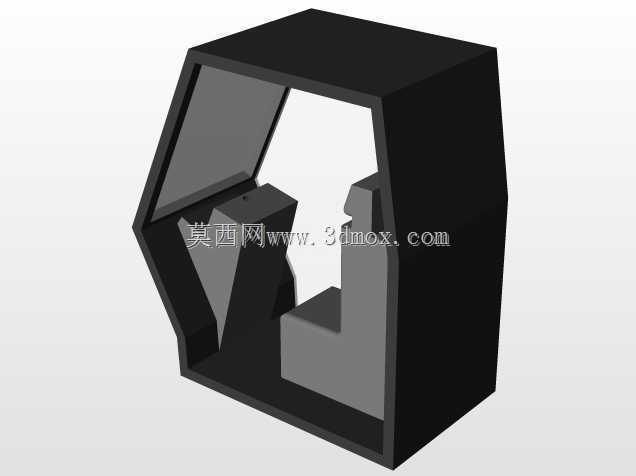

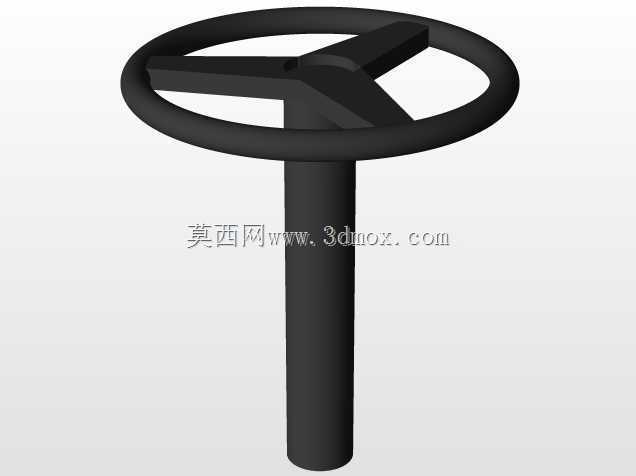

由于伸缩臂伸出作业时前端负载会产生较大倾覆力矩,整车后部的配重块造型、重量分布要和臂架最大伸出长度、额定负载形成匹配关系,建模时通过调整后车架的配重轮廓、发动机舱布局,将整车空载重心控制在前后轮距中点偏后位置,满载臂架全伸时重心始终落在稳定支腿与前轮构成的支撑多边形范围内,避免作业侧翻风险。外形尺寸与安装边界方面,整车总宽度控制在2.4米以内,满足狭窄施工便道、厂区通道的通行要求,最小转弯半径参考同级别实车设定为3.8米左右,适配狭小场地的转向需求;驾驶室采用框架式防护结构,玻璃覆盖范围满足前方臂架全行程作业视野、后轮转向视野的观察需求,驾驶室内的操纵杆布局、座椅位置按照人机工程学参数设定,保证操作人员长时间作业的操作便利性。

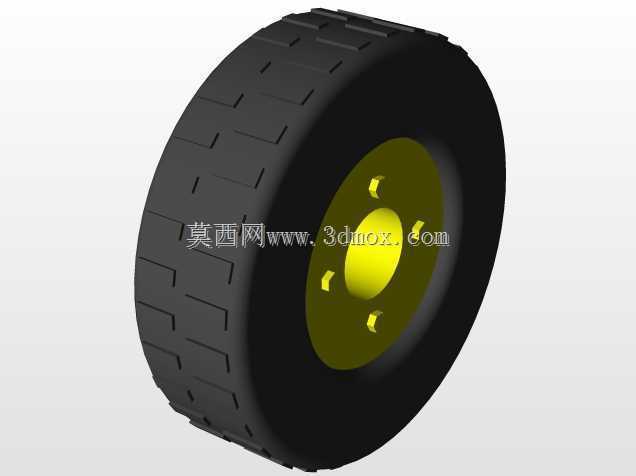

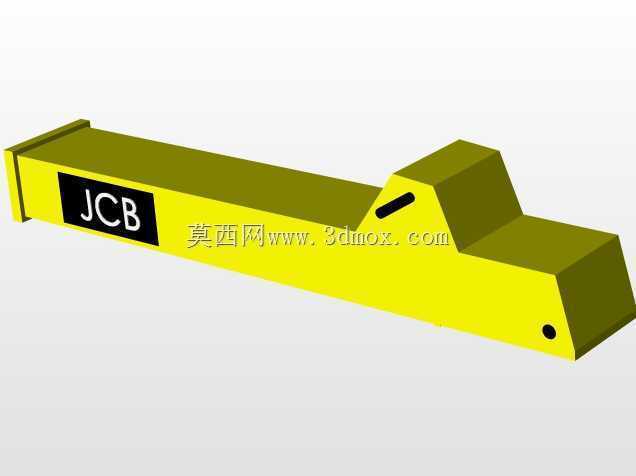

行走系统采用大直径深花纹越野轮胎,轮胎接地比压设定为0.3MPa以内,可在砂石、泥泞非铺装路面行驶不发生陷车,四轮驱动的传动结构在建模时预留了传动轴、差速器的装配空间,转向系统采用后轮转向结构,相比前轮转向可获得更小的转弯半径,适配复杂场地的机动需求。臂架结构采用多节箱型伸缩臂嵌套设计,每节臂之间的滑块安装位、伸缩油缸的固定铰点都按照实际装配公差预留间隙,避免运动仿真时出现干涉;前部货叉架的倾斜油缸铰点位置经过反复调整,保证货叉在臂架全行程举升过程中可自动保持水平,无需操作人员反复调整倾斜角度,降低作业操作难度。液压系统的管路布局沿着臂架侧面的走线槽布置,避免臂架伸缩过程中挤压管路,油箱、液压泵的安装位置设置在车架中部两侧,
平衡整车左右侧重量分布。前部的推板结构可在货叉举升散状物料时起到挡料作用,也可单独作为推土装置完成场地平整作业,推板与货叉架的连接采用螺栓固定结构,磨损后可快速更换。整车的维护保养空间也在建模时做了预留,发动机舱的侧门可完全打开,机滤、空滤、燃油滤芯的位置都处于手可触及的范围内,日常保养无需拆解大面积覆盖件;轮胎的螺栓安装位预留了足够的扳手操作空间,更换轮胎时无需拆卸周边覆盖件。在运动仿真验证阶段,要重点校核臂架全伸全缩、举升下降、属具倾斜、整车转向这几个动作的干涉情况,确保所有运动部件在全行程范围内无碰撞,液压管路、线束的预留长度满足最大运动行程的拉伸需求,不会出现拉扯断裂的问题。
