多辊并列式重载输送辊道结构设计

　　在离散制造车间的物料转运环节、自动化产线的工位衔接段、仓储物流的出入库接驳区，这类并列辊组结构的辊道是承担短距物料输送的核心承载部件，区别于皮带输送的柔性接触、链板输送的大自重特性，辊道依靠辊子的滚动摩擦替代滑动摩擦，输送过程阻力更小，承载面刚性更强，尤其适配金属坯料、工装托盘、成型工件这类底面平整、自重偏大的输送对象，在机加工车间的工序间流转、冲压线的工件上下料接驳、装配线的工装板输送场景中，这类辊道的适配性远高于其他输送形式。

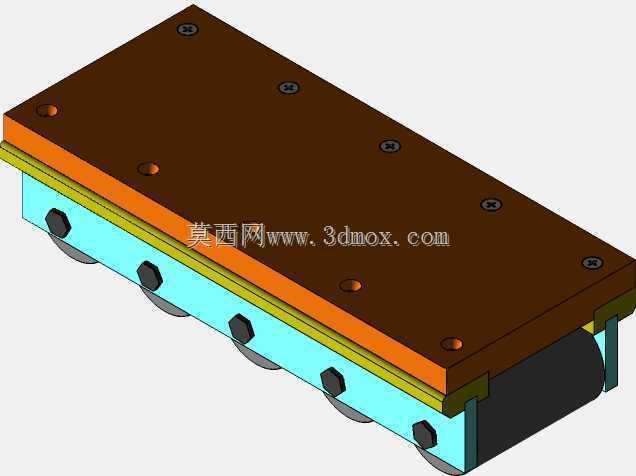

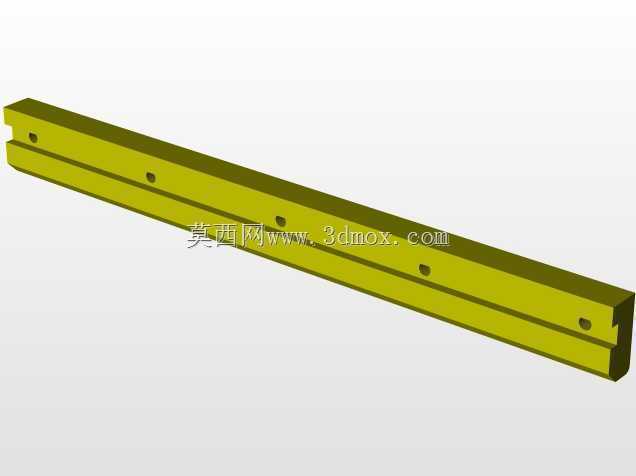

　　从结构功能来看，这套辊道采用分层叠装的设计逻辑，最上层的棕色盖板为安装基准板，板上预留的多组沉头安装孔用于将整个辊道单元固定在设备机架或者线体支撑框架上，沉孔设计可以避免固定螺栓突出承载面，防止输送过程中螺栓头剐蹭工件底面，也能避免工件移动过程中磕碰螺栓造成螺纹损伤。盖板下方的橙色隔层为受力缓冲层，采用硬质工程塑料或者薄钢板加工，作用是分散上层盖板传递的载荷，避免局部应力集中导致盖板变形，同时可以隔绝下方辊组运转产生的微量振动向上传递，保证上层安装面的平面度稳定性。再往下的黄色薄层为耐磨垫片，主要作用是降低辊组运转过程中与上层支撑结构的摩擦损耗，长期使用磨损后仅需更换该垫片即可，无需拆解整个上层结构，大幅降低后期维护成本。

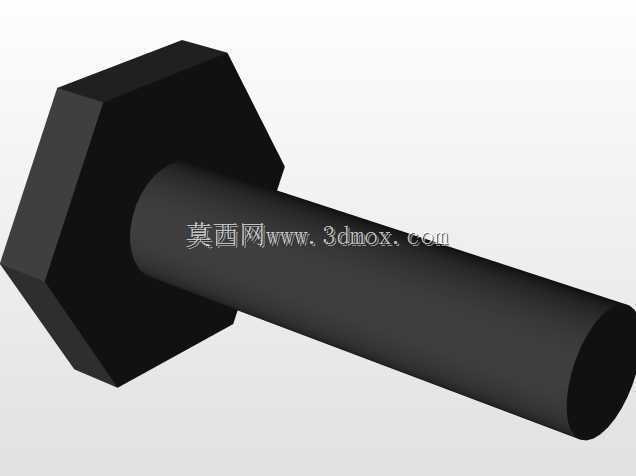

　　主体承载部分的浅蓝色框架为辊组安装座，多根输送辊平行并列安装在框架内部，每根辊子的两端通过六角螺栓固定在框架侧板上，这种侧装固定方式可以在单根辊子出现磨损、卡滞时，仅需拆卸对应位置的侧装螺栓即可完成辊子更换，无需拆解整个辊道的上层结构，维护效率更高。辊子采用外露式设计，辊面突出框架上沿一定高度，直接与输送工件的底面接触，工件放置在辊道上后，依靠外力或者配套的驱动机构即可推动工件沿辊道轴向移动，滚动接触的摩擦系数仅为滑动接触的1/20到1/30，输送过程中所需的驱动力更小，也不会划伤工件的接触底面。辊道末端预留的黑色辊端结构为驱动衔接位，既可以配套摩擦轮驱动实现动力输送，也可以作为无动力辊道依靠人工推送完成物料转运，适配不同自动化程度的产线需求。

　　设计过程中首先要明确安装边界尺寸，整个辊道的长宽尺寸需要匹配对接工位的接口宽度，上层安装板的孔位间距需要与配套机架的安装孔位完全对应，避免现场安装时出现孔位错位需要二次加工的问题。辊子的间距设计需要结合输送工件的最小底面尺寸，保证任意状态下工件底面至少有三根辊子同时接触承载，避免工件出现倾斜、卡滞的情况，针对自重较大的金属工件输送场景，辊子的轴径需要做加粗处理，安装座侧板的厚度也要对应提升，保证满载情况下辊子的绕度在允许范围内，不会出现辊子弯曲变形导致的运转卡滞。框架两侧的支撑立板采用垂直折弯设计，既可以作为辊子的安装基准，也能对输送的工件起到侧向限位作用，防止工件在输送过程中从辊道侧面滑落，立板的高度需要高于辊面一定尺寸，保证工件偏移时能够有效阻挡，同时不会过高影响工件的上下料操作。

　　实际选型应用时，无动力配置的这类辊道常作为机加工设备的上下料接驳台，工人将加工完成的工件从设备工作台推到辊道上，即可轻松推送至下一工序位置，大幅降低工人搬抬工件的劳动强度；配套驱动组件的动力型辊道则可以整合到自动化输送线中，配合传感器、阻挡机构实现工件的定点停靠、自动流转，适配自动化产线的节拍需求。安装时需要保证整个辊道的安装平面度，多段辊道拼接时要保证相邻辊道的辊面高度差控制在0.2mm以内，避免工件经过拼接位置时出现卡顿、颠簸，针对有油污、切削液的使用场景，辊子可以采用不锈钢材质或者包胶处理，提升耐腐蚀性能的同时增加辊面与工件的摩擦力，避免输送过程中工件出现打滑偏移。
