纸箱密封用侧夹式带式输送结构

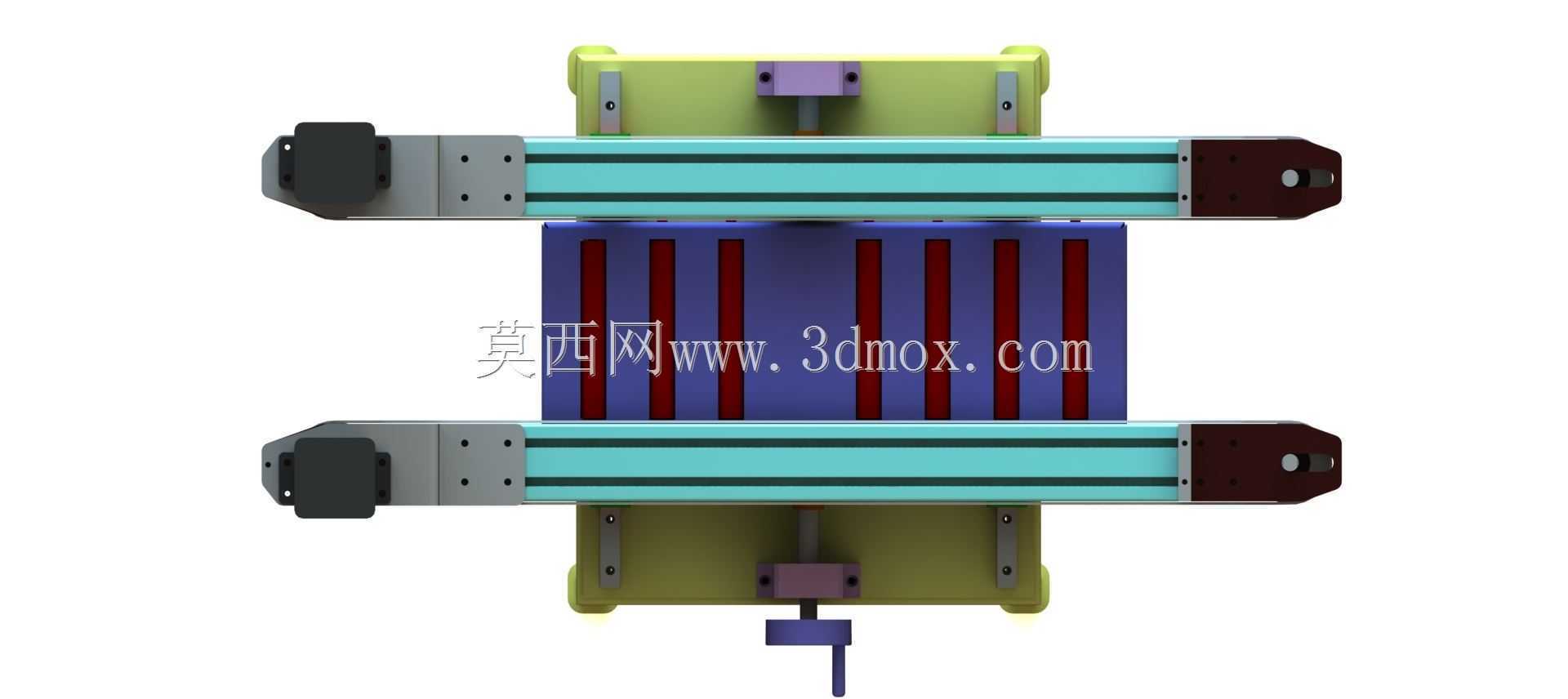

　　在包装生产线的后段封箱工位，常规平皮带输送往往无法兼顾纸箱的定位精度与输送稳定性，尤其是纸箱在完成折盖工序进入封箱机头作业区间时，箱体容易出现偏移、翘边，导致胶带封合错位、封边不平整的问题，这款侧夹式带式输送结构正是针对该类工况设计的专用输送单元。从结构布局来看，该设备采用双列平行同步带对称布置的形式，两组输送单元分别对应纸箱的两侧立面，通过同步带的夹持摩擦力带动纸箱沿输送方向匀速行进，区别于传统底部承托输送的形式，侧部夹持的方式可以让纸箱的上下端面完全暴露，为折盖、封胶、喷码等工序预留充足的作业空间，不会出现输送结构干涉工位作业的情况。

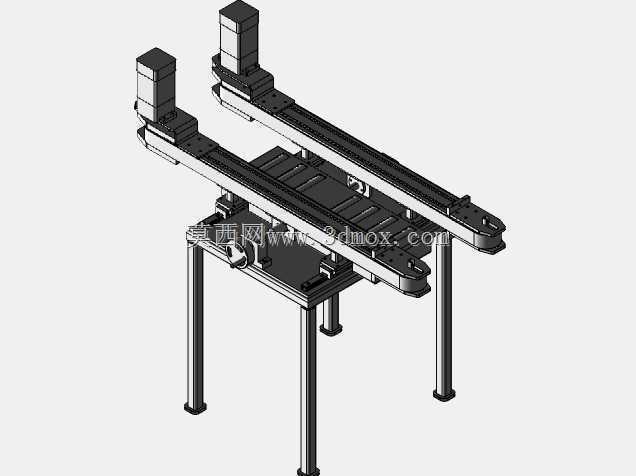

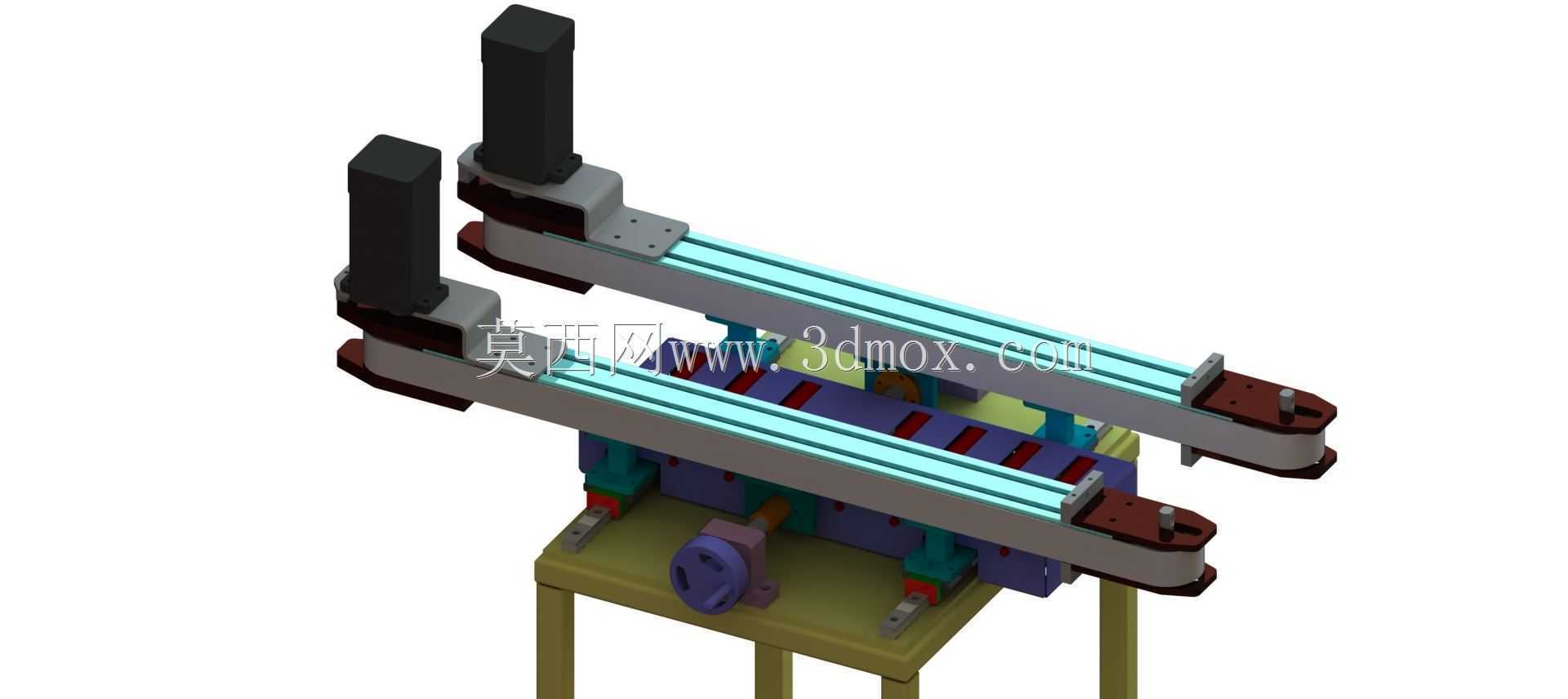

　　设计过程中，两组输送单元的驱动端采用立式安装的驱动单元布置，驱动电机竖直固定在输送线体的进料端上方，通过内置的传动结构将动力传递至同步带主动轮，这种高位布置的形式可以避免驱动部件与下方的工位调节机构、纸箱底部支撑结构产生空间干涉，同时也能减少生产线地面清洁、物料散落对驱动部件的影响。线体的支撑框架采用型材搭建的组合式结构，下方设置可调节的宽度调节机构，通过手轮驱动的丝杆传动结构，可以带动两组侧部输送单元沿垂直于输送方向的导轨同步相向或反向移动，适配不同宽度规格的纸箱输送需求，调节过程中两组线体始终保持对称，无需单独校准单侧位置，能大幅降低换产调整的耗时。

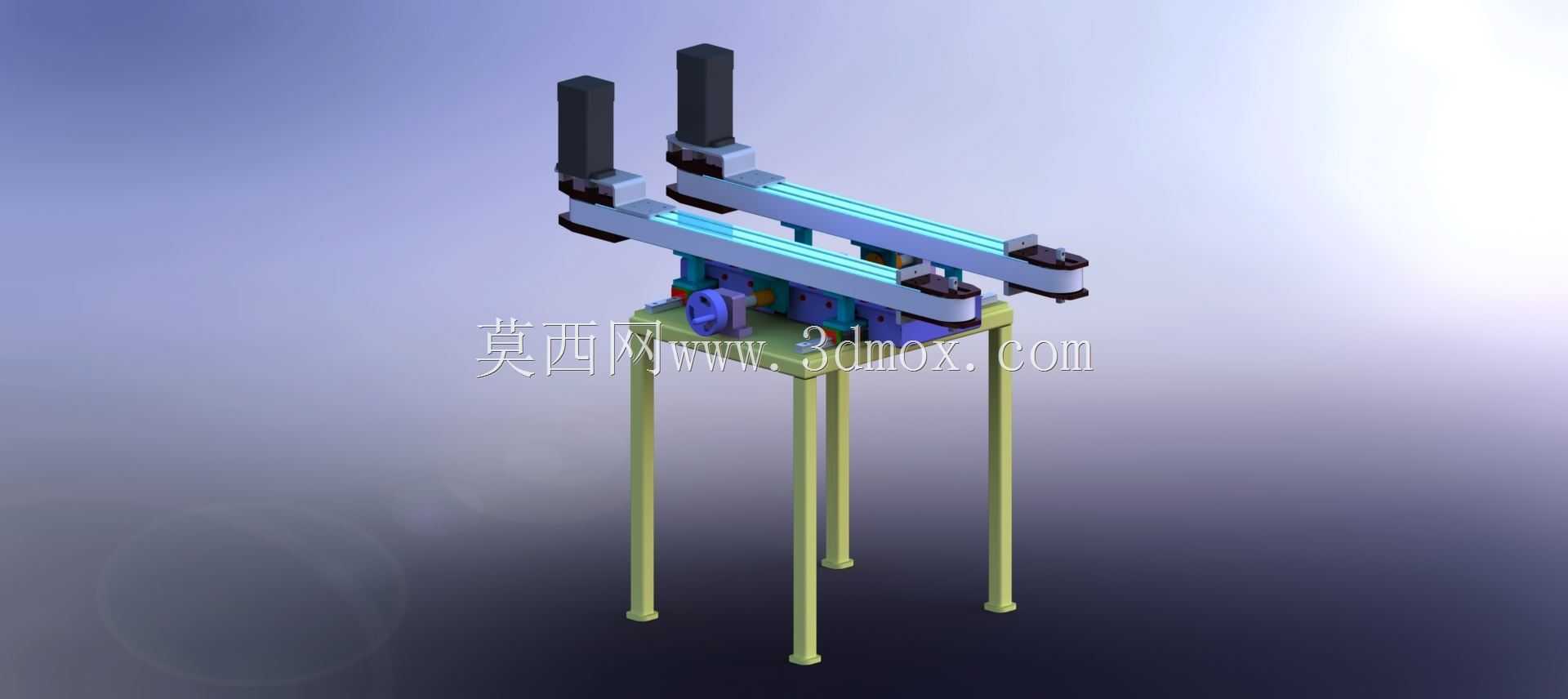

　　从安装边界来看，该输送单元的整体高度可根据配套封箱设备的作业高度进行适配，底部支撑腿预留有标准安装孔位，可以直接固定在包装线的机架台面上，也可搭配独立的可调支脚进行落地安装；输送线的进料端做了导向倒角设计，同步带的进料段设置有向外的倾斜导向段，纸箱进入夹持区间时可以被自动导正，不会出现卡箱、撞箱的问题。同步带的工作面采用带防滑纹路的材质，在保证足够夹持摩擦力的同时，不会刮花纸箱的外表面，针对不同重量、不同纸质的纸箱，还可以通过调节线体后侧的压紧弹簧结构，调整同步带对纸箱侧面的夹持压力，避免压力过大导致纸箱变形，或是压力不足出现输送打滑、箱体停滞的问题。

　　在实际工况应用中，该结构通常与折盖机构、胶带封箱机头配套使用，纸箱从前端折盖工位进入侧夹输送区间后，两侧同步带牢牢夹持住箱体的中下部位置，带动箱体匀速通过封箱作业位，此时封箱机头可以稳定对纸箱的上盖中缝进行胶带粘贴、压平作业，整个输送过程中箱体不会出现左右偏移、上下跳动的情况，能有效保证封箱的位置精度，封合后的胶带边距均匀、贴合平整，不会出现褶皱、偏斜的问题。除了纸箱封箱场景外，该类侧夹输送结构也可适配其他需要侧面夹持输送的盒类、箱类工件，比如薄壁塑料箱、纸质礼盒的喷码、贴标工序，只要对应调整夹持压力、更换适配的同步带材质，就可以满足不同工件的输送需求。

　　结构细节上，每组同步带线体的从动端都设置有张紧调节结构，通过调整从动轮的安装位置可以调整同步带的张紧度，避免长期运行后同步带松弛出现跳齿、打滑的问题；线体的侧边设置有导向挡板，与同步带工作面保持微小间隙，既可以对同步带的运行进行侧向限位，防止同步带跑偏，也不会额外增加同步带的运行阻力。下方的宽度调节机构带有刻度标识，换产时可以直接根据纸箱宽度参数调整到对应刻度位置，无需反复试机校准，能有效提升生产线的换产效率。整个输送单元的结构模块化程度较高，驱动模块、线体模块、宽度调节模块都为独立装配单元，后期维护时可以单独拆解更换易损部件，无需对整个线体进行拆解，能降低设备的维护成本与停机时长。
