125*125方形管道刀闸阀结构设计

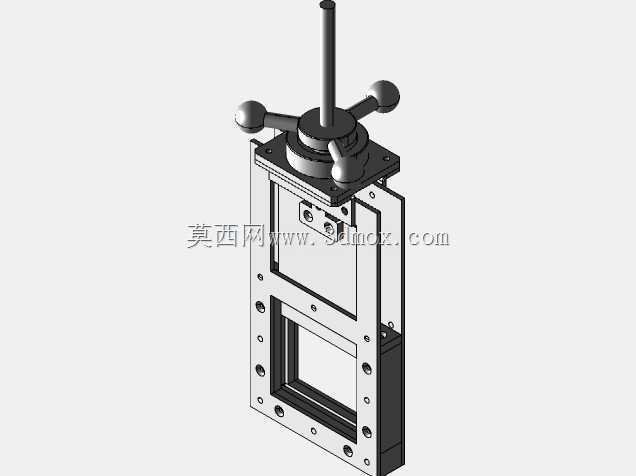

　　在粉体输送、散料处理、市政排污、粮油加工这类涉及方形截面流道的工况里，常规圆形法兰连接的闸阀往往无法直接适配方形管道的安装接口，强行加装变径接头不仅会增加流道阻力，还容易在变径位置形成物料堆积死角，长期运行后出现卡堵、密封失效的问题，这款适配125125mm方形管道的刀闸阀，就是针对这类场景做的定向结构设计。从实际使用场景来看，这类方形刀闸阀常被安装在重力落料管道、方形通风除尘管道、污泥输送方形槽道的截流位置，相比圆形刀闸阀，它的通流截面和方形管道完全匹配，阀板升起时整个流道无突出遮挡，不会阻碍散料、粘稠流体的通行，哪怕是输送含有细小颗粒的物料，也不容易在阀腔内部积存。手动操作的十字手轮设计是从现场操作便利性出发的，

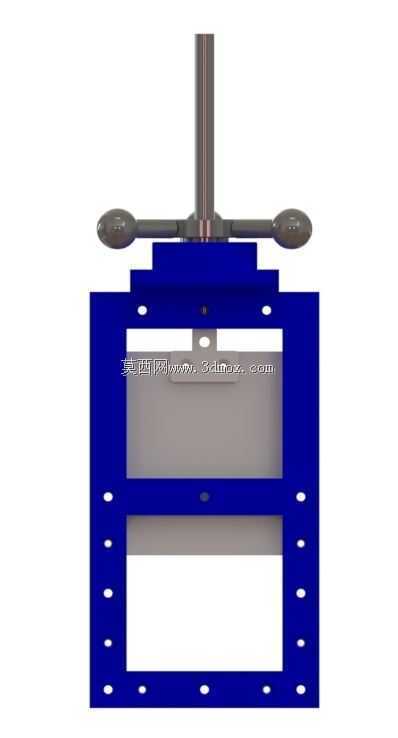

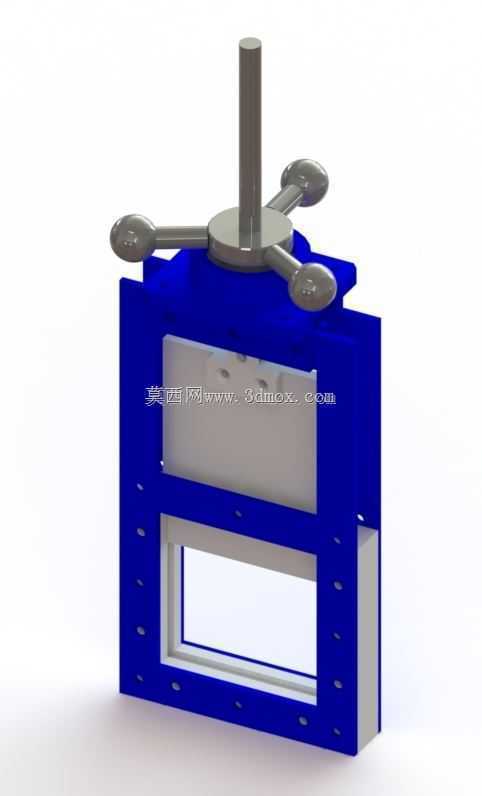

　　手轮三个操作臂呈120度分布，不管操作人员站在阀门的哪个方位，都能找到合适的施力点，不需要额外加装加长杆，在安装空间局促的管道井、设备夹层里也能顺利完成开关操作，阀杆采用明杆结构设计，操作人员可以直接通过阀杆的伸出长度判断阀门的开合度，不需要额外加装开度指示装置，降低了现场运维的判断成本。阀体整体采用框架式焊接结构，蓝色涂装的阀体框架承担主要的结构受力，四周均匀布置的安装螺栓孔直接和方形管道的法兰边对接，安装时不需要额外做转接法兰，125mm的通流边长刚好匹配同规格的方形风管、方形落料管，安装边界和管道外廓完全齐平，不会突出管道外侧占用额外空间。密封结构采用阀板周边镶嵌密封条的设计，阀板为整块平直钢板加工而成，

　　升降过程中沿着阀体两侧的导向槽做直线运动，不会出现偏磨的情况，关闭状态下阀板完全覆盖整个方形通流截面，密封条和阀座面紧密贴合，既能阻断带压流体的泄漏，也能阻挡粉体物料从阀板缝隙溢出。设计过程中特意将阀腔的内部流道做了齐平处理，没有突出的加强筋或者螺栓头伸入流道内部，输送粮食颗粒、塑料粒子这类散料时，物料可以顺着光滑的阀腔壁面滑落，不会在阀腔内残留，避免长期积存出现物料变质、卡涩阀板的问题。阀杆和阀板的连接采用浮动式连接结构，阀板在关闭过程中可以自动微调位置，保证密封面完全贴合，不会因为安装同轴度误差导致密封面局部受力过大出现磨损。从安装维护的角度来看，整个阀门的易损件只有阀板周边的密封条，更换时只需要拆开阀体正面的压条，

　　就可以抽出旧密封条更换新件，不需要将整个阀门从管道上拆下来，大幅降低了后期维护的工作量。手轮和阀杆的连接采用梯形螺纹传动，传动效率高，操作力矩小，哪怕是管道内有一定背压的情况下，操作人员也可以轻松完成阀门的开关动作，不需要借助管钳等额外工具。阀体两侧的导向槽采用可拆卸的耐磨衬板设计，阀板长期升降摩擦导致衬板磨损后，只需要更换衬板就可以恢复导向精度，不需要更换整个阀体，延长了设备的整体使用寿命。在除尘系统的方形风道上安装这类刀闸阀时，可以直接将阀门串联在风道中间，用来切断单个支路的风路，方便对单条除尘支路进行检修，不需要关停整个除尘系统；在粮食加工的生产线落料口位置，这类阀门可以用来控制物料的通断，因为通流截面和落料管完全一致，不会出现物料卡堵在阀门位置的情况；在污水处理的方形污泥槽道上，这类刀闸阀可以截断污泥流，阀板的锋利边缘可以切断流道内缠绕的纤维杂物，不会出现杂物卡阻阀板无法关闭的问题。整个结构的设计没有多余的冗余部件，所有结构都围绕方形管道适配、低流阻、易操作、易维护这几个核心需求展开，安装尺寸完全匹配125125mm规格的方形管道法兰，螺栓孔的孔距、孔径都和常规方形管道的法兰标准一致，现场安装时可以直接对接，不需要二次加工。
