带外置储液罐的液压阻尼减震构件

　　在行走类机械的悬挂系统、工业设备的隔振工位中，这类带外置储液腔的阻尼减震构件是核心的缓冲吸能单元，区别于普通一体式减震器，外置储液罐的设计主要用于容纳阻尼工作过程中受热膨胀的液压油，同时拓展油液的气液分离空间，避免高频往复运动时阻尼油出现气泡引发的阻尼力衰减问题，在连续颠簸工况、重载冲击场景下能保持更稳定的阻尼输出特性。

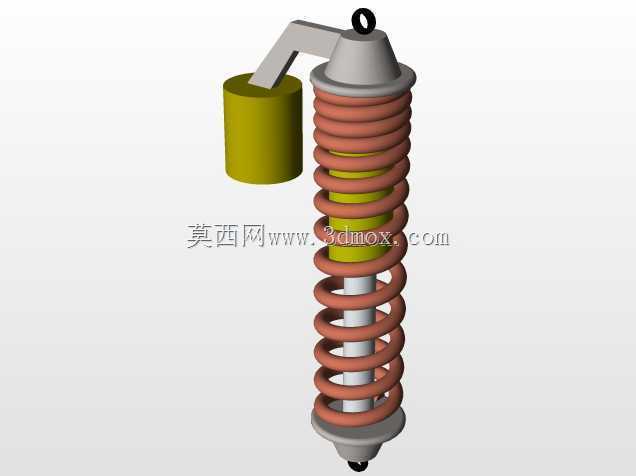

　　从结构设计逻辑来看，核心承载的螺旋弹簧采用等节距圆柱螺旋构型，弹簧中径与阻尼筒的外径保持合理的间隙配合，避免压缩行程中弹簧与筒壁发生剐蹭磨损，弹簧两端的支撑座采用收口式定位结构，下端座直接与阻尼筒的外筒底端做一体式限位，上端座则与阻尼杆的顶端安装吊环座贴合，保证弹簧的受力始终沿阻尼筒的轴向传递，不会出现偏载引发的弹簧侧弯断裂问题。外置的储液罐通过弯折式金属通油支架与阻尼筒的上腔连通，支架的弯折角度经过空间校核，既保证通油路径的顺畅，也避免在减震器最大压缩行程时储液罐与周边安装结构发生干涉，储液罐采用圆柱筒体构型，底端做封闭处理，顶端预留注油堵头的安装位，方便后期维护时补充阻尼油液。

　　顶端的吊环式安装结构采用内嵌橡胶衬套的设计，能够在连接安装座时过滤掉高频的小幅振动，避免金属硬连接带来的异响与连接部位疲劳损坏，吊环的内孔尺寸匹配通用的悬挂安装销轴规格，安装时不需要额外做转接件加工，底端的安装端采用与上端同规格的吊环结构，保证上下安装点的铰接自由度一致，适配双叉臂、整体桥等多种悬挂结构的安装点位要求。

　　实际选型应用时，需要重点核对几个安装边界参数：首先是减震器的最大伸展长度与最大压缩长度，要匹配悬挂系统的跳动行程，避免拉伸到极限位置时拉脱阻尼杆，或是压缩到极限时弹簧并圈引发刚性冲击；其次是弹簧的刚度参数，要匹配承载的额定载荷，保证静载状态下减震器的行程处于中间区间，预留足够的压缩与拉伸余量；外置储液罐的安装朝向需要根据整车或是设备的布置空间调整，通油支架的连接结构支持一定角度的转动调整，安装时要保证储液罐处于竖直偏上的位置，避免油液无法正常回流到阻尼工作腔引发阻尼失效。

　　在阻尼特性的匹配设计上，这类结构的减震器通常采用双向阻尼设定，压缩行程时阻尼阀的开启压力较低，让弹簧能够顺畅吸收冲击能量，回弹行程时阻尼阀的开启压力更高，用来约束弹簧的回弹速度，避免出现多余的往复弹跳，提升行走过程中的轮地附着性能或是设备的运行稳定性。阻尼筒的内部活塞上布置有多层叠加的阀片，通过调整阀片的厚度与数量，可以精准调校不同速度段的阻尼力大小，适配不同的载荷与使用场景需求，比如重载工况下可以适当增加回弹阀片的厚度，提升高速回弹时的阻尼力，避免重载下的悬挂打底问题；轻载高速工况则可以适当降低压缩阻尼，提升小振动的过滤能力。

　　从建模的细节处理来看，螺旋弹簧的建模需要严格按照弹簧的旋向、节距、簧丝直径参数做扫掠特征，同时要对弹簧两端的支撑圈做并圈磨平处理，保证支撑端面的平面度，避免安装后弹簧出现歪斜；阻尼筒的外筒与活塞杆之间要预留合理的配合间隙，同时要体现出活塞杆表面的高光洁度特征，对应实际加工中的镀铬处理工艺，保证活塞杆的耐磨与密封性能；外置储液罐与通油支架的连接部位要做焊接特征的处理，还原实际加工中的焊接工艺结构，避免出现零件干涉或是连接结构不符合工艺逻辑的问题；顶端吊环内的橡胶衬套要体现出橡胶的弹性体特征，与金属吊环的内孔做过盈配合的结构设定，符合实际的装配要求。

　　在实际的工况验证中，这类减震结构需要通过连续的往复疲劳测试，验证弹簧的疲劳寿命与阻尼筒的密封性能，尤其是外置储液罐的焊接部位不能出现渗油问题，通油管路不能因为长期振动出现开裂，建模过程中对焊接部位的圆角处理、管路的壁厚设定都要符合实际的工艺强度要求，避免出现应力集中的结构问题。安装时还要注意，阻尼筒的活塞杆表面不能有磕碰划伤，否则会损坏油封导致漏油，所有的连接销轴都要加装开口销或是锁紧螺母，避免运行过程中销轴脱出引发安全事故。
