双耳式带加强筋安装固定支座结构

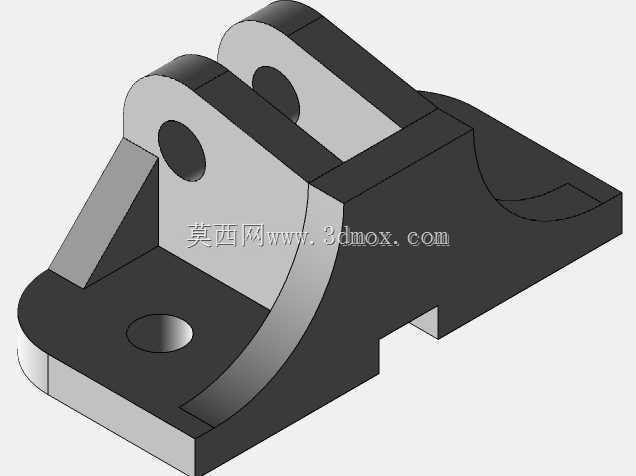

　　该类双耳式固定支座多应用于需要实现铰接连接的机械结构场景中，常见于工程机械的连杆机构支撑、自动化生产线的摆臂安装基座、输送设备的张紧结构固定端，也可作为小型液压油缸的尾部铰接座使用，核心作用是为活动构件提供稳定的安装基准，同时传递铰接部位的径向载荷与部分倾覆力矩。从结构设计逻辑来看，支座底部采用带圆角的矩形安装板结构，板面上预留的沉头安装孔可适配内六角螺栓进行沉装，安装后螺栓头部不会突出安装面，避免与周边运动构件发生干涉，安装板的边缘做了圆角过渡处理，既可以减少应力集中，也能避免安装过程中锐边划伤操作人员。支座上部的双耳铰接板采用平行对称布置，两板同轴加工铰接通孔，孔位的同轴度公差需要控制在0.02mm以内，

　　保证铰接销轴穿装后不会出现卡滞，双耳板的厚度根据额定铰接载荷做了等强度匹配，避免单侧受力时出现板件变形。在底板与双耳板的连接部位，设计了三角形加强筋结构，筋板从底板上表面延伸至双耳板的外侧立面，有效提升了支座整体的抗弯曲刚度，当铰接部位承受垂直于铰接轴的侧向载荷时，加强筋可以分散双耳板与底板连接处的应力，避免焊缝或基体材料出现疲劳断裂。从安装边界来看，该支座的底板长度方向尺寸适配常见的100mm间距安装孔位，宽度方向可嵌入多数型材框架的安装槽内，双耳板的中心高度根据常用铰接件的回转半径做了匹配，保证铰接构件摆动时不会与底板表面发生碰撞，铰接孔的直径适配标准直径的圆柱销轴，可直接搭配标准轴用挡圈实现销轴的轴向固定。

　　设计过程中优先考虑了载荷传递路径的合理性，外部载荷通过铰接销轴传递到双耳板，再经加强筋分流到底板整体，最终通过安装螺栓均匀传递到设备安装基面，整个传力路径没有出现应力突变的截面，所有转角位置都做了R3以上的圆角过渡，避免热处理或机加工过程中出现应力开裂。该支座的毛坯可采用铸造工艺一次成型，后续仅需对安装面、铰接孔进行精加工即可，加工工序简单，适合批量生产，铸件的拔模斜度控制在1:20，既方便脱模也不会影响后续装配精度。在实际选型使用时，需要根据铰接部位的最大径向载荷校核双耳板的剪切强度与底板的挤压强度，若应用在振动工况下，还需要在安装面加装减震垫片，同时定期检查铰接孔的磨损量，当孔位磨损量超过0.1mm时需要及时更换支座，避免出现铰接松旷导致设备运行精度下降。
