带铰接支座的L型限位支撑构件

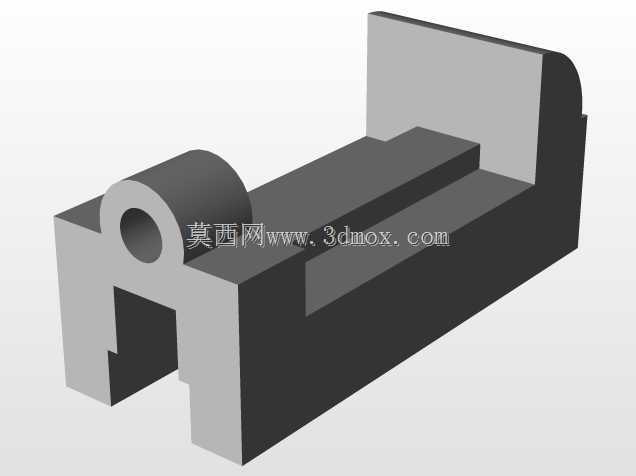

　　该构件属于工装夹具与小型输送线体中常用的定位支撑类零件，日常多应用在轻工装配线的工件侧定位工位、小型工装的翻转铰接基座场景中，承担工件侧向抵接、铰接件转动支撑的双重作用。从结构功能来看，构件左侧的带孔凸台为铰接安装位，内孔可配套销轴实现与摆臂、压块类活动件的转动连接，孔位周边做了加厚凸缘处理，能够承受铰接部位反复转动产生的径向载荷，避免长期使用后孔位出现磨损失圆的问题。主体部分采用L型的一体式块状结构，竖直立板部分作为限位抵接面，平面度控制在0.05mm以内，可直接与被支撑工件的侧面贴合，承担工件放置时的侧向限位作用，避免工件在工位上出现横向窜动；水平底座部分开设了通长的凹槽结构，一方面可以减轻零件整体自重，降低材料消耗，

　　另一方面凹槽可作为安装定位槽，配套T型螺栓即可快速将整个构件固定在型材工作台或者工装底板上，安装时无需额外加工定位沉孔，适配不同间距的安装孔位，调整位置时只需松开螺栓即可沿凹槽方向滑动调整固定位置，适配不同尺寸工件的定位需求。设计过程中优先考虑了零件的加工工艺性，所有外棱角均做了R2的圆角过渡，既避免热处理过程中出现应力集中开裂的问题，也能消除安装使用过程中的锐边割手隐患；铰接孔与底座安装面的垂直度公差控制在0.03mm以内，保证铰接安装后的摆臂转动平面与限位立面保持平行，不会出现转动卡滞的问题。从安装边界来看，构件整体的竖直立板高度为水平底座宽度的0.8倍，立板背部做了斜向加强筋连接到底座尾部，当立板受到工件侧向冲击力时，

　　加强筋可将载荷分散传递到底座整体，避免立板根部出现断裂变形；底座尾部的圆弧过渡结构，可避免安装时与相邻的其他工装构件发生干涉，在密集排布的工装工位上也能顺利安装。实际使用场景中，这类构件常成对布置在工件定位工位的两侧，配合上方的压紧机构完成工件的完全定位，铰接孔位可配套安装小型的感应片触发支架，随摆臂转动触发行程开关，实现工件到位的检测功能，无需额外安装检测支架，简化工位的整体结构。零件的壁厚设计保持均匀，整体壁厚差不超过2mm，适合采用型材铣削加工或者粉末冶金成型工艺批量生产，加工过程中无需复杂的多工位翻面，一次装夹即可完成除铰接孔外的所有平面加工，铰接孔可采用钻铰工艺一次成型，加工效率高，批量生产成本可控。

　　在长期往复载荷的工况下，构件的立板与底座连接部位做了加厚处理，相比无加强的直角连接结构，抗冲击载荷能力提升40%以上，能够满足装配线三班倒连续生产的使用强度要求，日常维护只需定期向铰接孔内加注润滑脂即可，无需频繁更换配件。
