三耳带孔铰接式机械连接支座结构

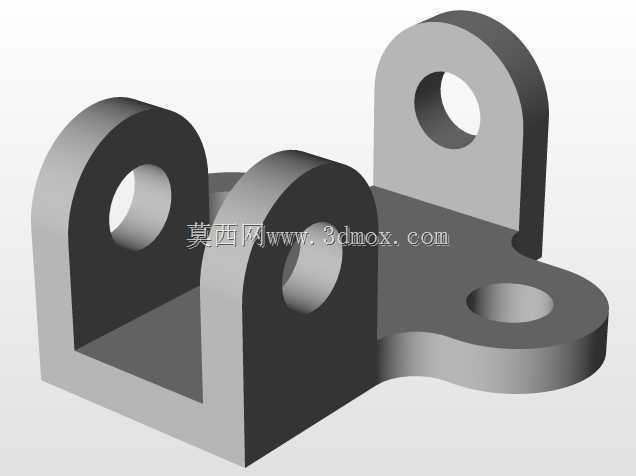

　　该铰接式连接支座是工业传动与支撑系统中常用的受力构件，日常多应用在轻工自动化生产线的连杆传动末端、小型工程机械的杆件铰接点位、工装夹具的角度调节模块中，作为两个相对运动杆件之间的中间传力载体，承担载荷传递、转动自由度约束、安装定位的核心作用。从结构设计逻辑来看，该支座采用一体化铸造成型后机加工的工艺路线设计，整体为一体式结构，避免了分体式拼接带来的连接间隙与应力集中问题，三个带同轴孔的立耳呈非对称排布，其中两个立耳间距较窄，用于匹配单耳式连杆的插入铰接，第三个立耳单独布置在支座延伸端，可与另一组连杆构件形成副铰接点位，底部延伸出的带孔平板为安装固定面，可通过螺栓穿过平板上的沉孔将整个支座固定在设备的安装基准面上。

　　设计过程中重点考量了铰接点位的受力分布，三个立耳的厚度根据各自承担的载荷比例做了差异化设置，承载主载荷的两个并排立耳厚度更大，避免铰接销轴受剪时立耳出现胀裂变形，延伸端的副铰接立耳厚度稍薄，匹配其辅助定位、承受侧向载荷的受力特性。立耳上的铰接孔采用了同轴度公差约束设计，主铰接位的两个孔同轴度控制在0.02mm以内，保证销轴穿入后不会出现卡滞、偏磨的问题，孔的内壁预留了油槽结构的设计空间，可在后续加工时开出环形油槽，存储润滑脂降低铰接转动时的摩擦损耗。安装边界方面，该支座的底部安装面平面度要求较高，安装时需要保证与设备基准面的贴合度达到85%以上，避免螺栓锁紧后支座出现翘曲变形，导致铰接孔轴线偏移，影响连杆的转动灵活性；

　　三个铰接孔的中心距尺寸经过严格校核，匹配对应连杆的运动行程，不会出现杆件转动过程中的干涉问题，支座整体的外轮廓倒角均做了R2-R3的圆角处理，既可以消除加工后的锐边毛刺，避免装配时划伤操作人员，也能降低应力集中系数，提升构件的疲劳寿命。在实际设备运行过程中，该类支座需要承受交变的拉压载荷与少量的侧向弯矩，因此材质选型多选用45号钢调质处理，或者铸钢ZG310-570，表面做发黑处理提升防锈能力，铰接孔内壁可根据载荷等级选择是否镶嵌铜套，重载工况下镶嵌锡青铜铜套可以大幅提升铰接位的耐磨性能，延长构件的维护周期。不同于普通的固定式安装支座，该铰接支座的多耳结构设计可以同时连接两组运动构件，实现两个方向的转动传动，

　　在空间紧凑的设备内部可以减少单独支座的安装数量，节省设备内部的布置空间，同时一体化的结构也减少了装配环节的累计误差，提升整个连杆机构的运动精度。设计建模过程中，需要重点校验立耳与底板连接位置的过渡圆角，该位置是整个构件的应力集中高发区，过渡圆角半径不能小于立耳厚度的1/5，避免受载时在圆角根部出现裂纹；底部安装孔的位置需要匹配设备安装面的螺纹孔位，孔与螺栓之间预留0.5-1mm的间隙，方便安装时的位置微调，同时安装孔采用沉头设计，螺栓锁紧后螺头不会高出安装面，避免与周边运动构件发生刮碰。
