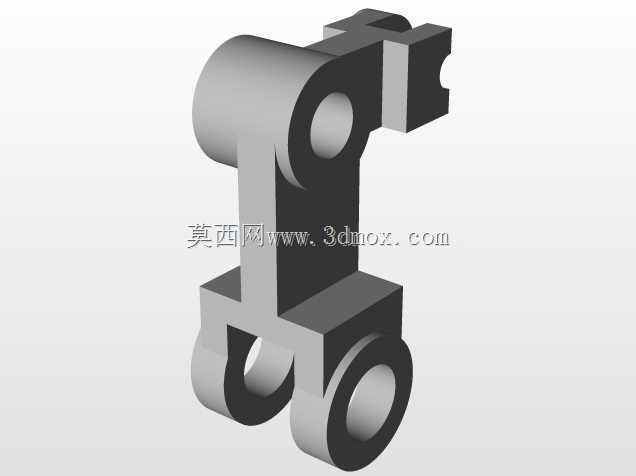

该构件属于机械传动与支撑系统中的铰接类连接件,在各类需要往复摆动、相对转动的机构中承担载荷传递与运动约束的作用,常见于轻工自动化生产线的摆臂机构、输送设备的张紧轮支架、农用机械的连杆铰接端以及小型工程机械的辅助支撑结构中。从结构设计逻辑来看,构件上部设置的单铰接孔用于与主动摆臂或固定机架端铰接,孔位周边做了加厚凸台处理,避免销轴装配后孔壁受交变载荷出现应力集中导致的开裂,凸台的外径尺寸匹配常用的销轴挡圈安装空间,装配时可直接套用标准轴用挡圈实现轴向限位,无需额外加工挡圈槽的配套避让结构。下部的双平行轮座结构,两个同轴的安装孔用于装配滚轮或者从动滑轮,两轮片之间的预留间隙刚好容纳标准宽度的单列深沟球轴承,
轴承内圈穿装销轴后可实现滚轮的低摩擦转动,双轮的布局相比单轮结构大幅提升了侧向抗倾覆能力,在承受偏载载荷时不会出现轮体卡滞或销轴弯曲变形的问题。中部的连接臂采用变截面的工字形轮廓设计,在保证整体结构抗弯、抗扭强度的前提下,尽可能去除了非受力区域的多余材料,有效降低了构件自身重量,减少摆动过程中的惯性冲击,臂身与上下铰接端的过渡位置全部采用圆角平滑过渡,避免直角连接处的应力集中问题,在承受冲击载荷时可将应力均匀分散到整个臂身,不会出现局部应力超限导致的断裂。从安装边界来看,上部铰接孔的中心到下部两轮孔中心的中心距,适配多数小型摆臂机构的行程需求,上部铰接端的侧方开口卡槽用于卡装机架端的限位挡板,可限制构件的最大摆动角度,
避免机构运动超程出现碰撞,下部两轮的外圆突出于构件主体的下平面,安装后滚轮可直接与导轨面或支撑面接触,不会出现臂身与接触面剐蹭的问题。实际应用中,这类构件常搭配标准销轴、滚动轴承使用,上部铰接端连接动力输出端的摆臂,下部滚轮嵌入导向导轨内,当摆臂往复摆动时,下部滚轮沿导轨滚动,将摆臂的圆周摆动转化为沿导轨方向的直线往复运动,或是作为张紧机构的活动端,通过构件的摆动调整传动带或链条的张紧度,补偿传动件长期运行后的磨损伸长量。设计时针对不同的应用场景,可通过调整臂身长度、铰接孔直径来适配不同的载荷等级与行程需求,重载场景下可选用铸钢材质配合机加工孔位,轻载高速场景下可选用铝合金材质降低自身重量,减少运动惯性带来的冲击。
构件的所有安装孔位均采用同轴度公差约束,上下两组孔的轴线平行度控制在机械设计常用的7级公差范围内,保证装配后滚轮转动顺畅、铰接摆动无卡滞,孔的端面与轴线垂直度满足标准轴承与销轴的装配要求,避免装配后出现轴承偏载、销轴单侧磨损的问题。这类铰接支撑构件虽然属于小型机械零件,但在整个机构的运行可靠性中起到关键作用,结构设计上的细节处理直接影响整套机构的运行寿命与维护周期,比如过渡圆角的大小、凸台的厚度、臂身的截面形状,都需要结合实际载荷工况做针对性的校核调整,不能简单套用通用结构,否则在长期交变载荷作用下很容易出现疲劳断裂、孔位磨损过快等问题。
