L型带孔铰接安装支座结构设计

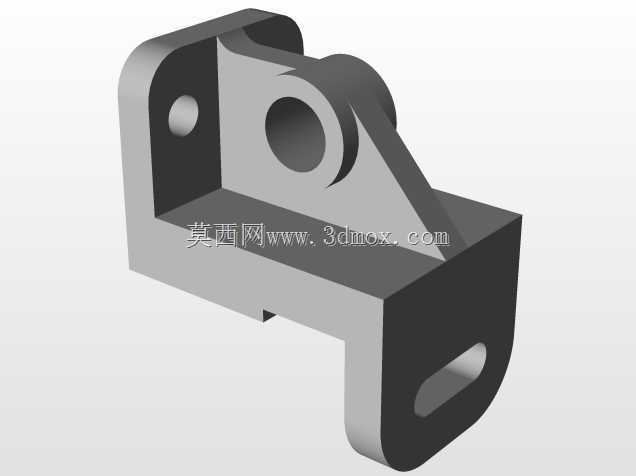

　　在各类中小型自动化输送线、工位工装夹具以及轻型专用设备的机架搭建环节，这类L型结构的铰接安装支座是非常常见的连接承载部件，它的核心作用是实现两个存在相对转动需求的构件之间的刚性连接与活动铰接，同时承担对应方向的载荷传递，避免连接部位出现应力集中导致的结构失效。从结构形态来看，该支座采用一体化弯折的L型主体构型，竖直段与水平段通过大圆角过渡衔接，这种过渡设计并非单纯的工艺美观考量，而是为了消解直角弯折处的应力集中问题，在承受交变载荷或者冲击载荷时，圆角区域能够将集中应力均匀分散到相邻的壁面上，大幅降低支座在长期使用过程中出现疲劳断裂的风险。竖直段的上部设置了一个大直径的同轴通孔，这个孔是铰接功能的核心承载位，

　　使用时会穿过铰接销轴或者连接螺栓，与需要实现摆动动作的连杆、摆臂类部件配合，孔的内壁在建模时预留了足够的配合公差余量，实际加工时可以根据选用的销轴直径选择对应的公差等级，既可以做间隙配合实现灵活转动，也可以做过渡配合加装轴套提升耐磨性能。竖直段的左侧壁面还设置了一个小直径的沉头孔，这个孔的作用是实现支座自身在安装基准面上的侧向定位，安装时可以拧入紧定螺钉或者定位销，限制支座在工作过程中出现沿铰接轴轴向的窜动，保证铰接位置的配合精度不会因为设备运行的振动出现偏移。水平段作为支座的底部承载基础，末端设计为圆弧收边结构，并且在水平段的下部开设了一个长条形的腰型孔，这个腰型孔是安装位置调节的关键结构，当支座固定在设备机架或者工作台面上时，

　　腰型孔允许安装螺栓在孔的长度范围内调整固定位置，补偿安装过程中出现的基准面加工误差，也可以在设备调试阶段微调铰接点的相对位置，不需要重新加工安装孔位，大幅提升现场装配的调试效率。在设计思路上，该支座没有采用多余的减重孔或者复杂的加强筋结构，而是在竖直段与水平段的夹角位置设置了一块三角形的加强肋板，肋板同时与竖直段的侧壁、水平段的上表面完全贴合连接，这种三角加强结构能够以最少的材料增量，大幅提升支座整体的抗弯折刚度，当铰接孔位置承受垂直于竖直面的径向载荷时，肋板可以将载荷直接传递到水平段的安装基础上，避免竖直段在长期载荷作用下出现向外张开的形变。从安装边界来看，该支座的竖直段安装面与水平段安装面保持严格的垂直公差，

　　建模时两个相邻面的垂直度公差控制在0.05mm以内，能够保证铰接销轴的轴线与水平安装面保持平行，避免铰接部件转动时出现卡滞或者偏磨的问题；整体结构的外轮廓没有突出的尖锐棱角，所有非配合面的棱边都做了小尺寸的倒角处理，既可以避免装配过程中划伤操作人员，也能够消除热处理环节的棱边应力集中问题。实际应用场景中，这类支座常被用在轻型物料举升机构的摆臂铰接位、工装夹具的翻转定位连接位、以及自动化设备的防护门开合铰接位，不同应用场景下可以根据实际载荷大小调整对应壁厚以及铰接孔的直径尺寸，当前模型的结构比例适配100kg以内的静态承载需求，若用于更大载荷的场景，只需要等比例放大各部分尺寸，同时加厚肋板的厚度即可满足强度要求，结构本身的构型具备很强的通用性，不需要做大幅度的结构改动就可以适配多种不同的安装需求。建模过程中，各配合面的尺寸都预留了后续机加工的余量，非配合面的尺寸公差按照一般机械加工的IT12级精度设定，既能够满足常规的装配要求，也不会因为过高的精度要求提升不必要的加工成本，对于小批量加工的场景，该结构可以直接采用型材铣削加工成型，大批量生产时也可以采用铸造成型后再做孔位精加工的工艺，两种加工方式都能够实现较低的制造成本。
