双孔带安装座L型支撑铰接支座结构

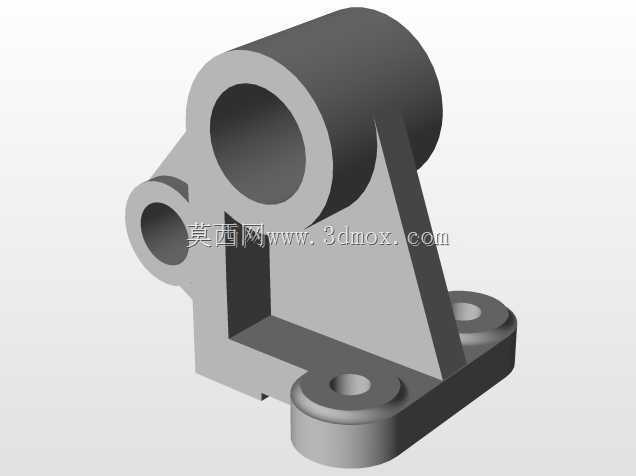

　　这类带双铰接孔的L型支撑支座，在轻工输送线、小型自动化专机的从动辊组支撑场景里应用十分普遍，多数时候用来承担辊轴端部的铰接定位，同时兼顾支撑结构的侧向受力传递，避免辊轴运行过程中出现径向窜动。从结构本身来看，主体采用L型筋板连接上部的两个同轴度要求较高的铰接筒与下部的安装底板，大直径铰接筒用来穿装主支撑辊的轴端，小直径铰接孔多用来配套安装限位杆或者辅助张紧组件，两个铰接孔的轴线保持平行，安装底板上的两个沉头安装孔用来将整个支座固定在设备的机架型材上，沉孔设计可以让紧固螺栓的头部完全沉入安装面以下，不会突出平面干涉其他部件的装配。

　　设计这类支座的时候，首先要核算上部铰接筒的壁厚，要匹配对应轴径的径向载荷，避免长期受载出现筒壁变形导致轴孔抱死，连接主筒和底板的斜向筋板是整个结构的受力核心，筋板的厚度要根据支座的悬臂长度来调整，要保证在辊轴受径向冲击力的时候，筋板位置不会出现应力集中导致的结构开裂，两个安装孔的中心距要匹配常用的工业铝型材或者型钢机架的安装孔位标准，减少现场安装的时候重新打孔的工作量。上部两个铰接筒的内孔粗糙度要控制在合理范围，既要保证轴件转动的时候不会出现过度磨损，也要避免加工精度过高带来不必要的成本浪费，筒的端部要做小尺寸的倒角，方便轴件装配的时候顺利导入，不会刮伤轴的表面。

　　从安装边界来看，这类支座的安装底板底面要保证足够的平面度，贴紧机架安装面的时候不会出现间隙，避免紧固螺栓拧紧之后底板出现翘曲变形，连带上部的铰接孔轴线出现偏斜，最终导致穿装的轴件出现卡滞、运转阻力过大的问题。上部大铰接筒的轴线到底板安装面的高度尺寸，要匹配对应辊组的安装高度要求，两个铰接孔的中心距要和配套的张紧组件或者限位组件的尺寸匹配，避免装配的时候出现部件干涉。实际应用中，这类支座多采用铸铁或者铸钢材质一体铸造成型之后再做机加工，也有部分小载荷场景采用铝合金铣削加工，兼顾轻量化和防锈需求，在一些有腐蚀环境的应用场景里，还会对支座表面做氧化或者喷塑处理，提升结构的耐锈蚀能力。

　　在结构细节处理上，筋板和铰接筒、底板连接的位置都做了圆角过渡，避免直角位置出现应力集中，在长期受交变载荷的场景下，圆角过渡可以大幅降低结构疲劳开裂的风险。安装底板的边缘也做了小倒角处理，去除加工毛刺，避免装配的时候划伤操作人员。小直径铰接孔的位置设计在大筒的侧下方，既不会影响主辊轴的装配空间，也能让辅助安装的杆件受力方向更合理，不会对主支撑结构产生额外的偏载。这类支座在装配的时候，通常会在铰接孔内配套铜套或者自润滑轴承，降低轴转动的时候的摩擦阻力，延长支座的使用寿命，铜套的外径和铰接孔采用过盈配合，压装之后不会随轴转动，维护的时候只需要更换铜套即可，不需要整体更换支座，降低设备的后期维护成本。

　　在设备整体布局里，这类支座通常成对使用，分别安装在辊轴的两端，两个支座的铰接孔同轴度误差要控制在允许范围内，不然会导致辊轴安装之后出现别劲的情况，运转过程中会出现异常噪音，同时加速轴和轴承的磨损。设计建模的时候，要重点校验两个安装孔的位置度、铰接孔的圆柱度，以及筋板的受力变形量，确保在额定载荷下，铰接孔的轴线偏移量在允许范围内，不会影响轴件的正常运转。对于有张紧调节需求的场景，还可以在这类支座的安装孔位置设计长圆孔，方便调整支座的安装位置，实现辊轴中心距的调整，满足输送带或者传动带的张紧需求，不需要额外增加张紧轮结构，简化设备的整体结构。
