带双安装孔铰接式连接支架结构设计

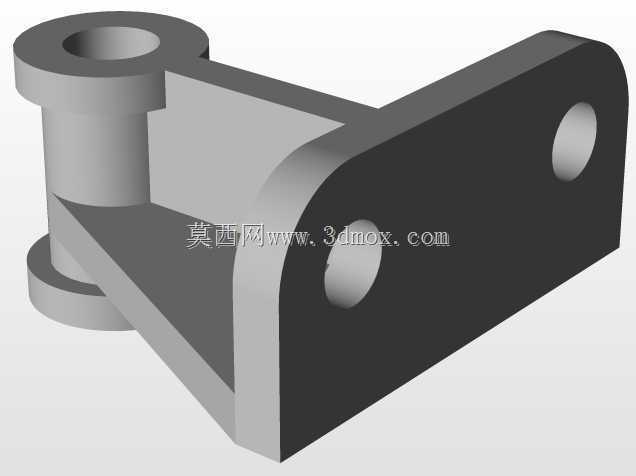

　　这类带铰接端的连接支架，在轻工输送线、小型自动化工作站的连杆传动机构里应用十分广泛，多数时候作为动力执行端与固定机架之间的力传递构件，既要承担往复摆动过程中的交变拉压载荷，也要保证铰接转动副的同轴度精度，避免长期运行出现卡滞、磨损不均的问题。从结构功能来看，该构件一端为带同轴通孔的圆柱铰接端，孔内壁可配套铜套或者滚针轴承，与配套的铰接销轴配合实现绕固定轴的摆动动作，圆柱段的厚度经过载荷校核，能够承受额定工况下的径向挤压力，不会出现销轴孔变形失圆的问题；另一端为带两个对称安装孔的平板连接端，两个安装孔的中心距严格匹配被连接件的安装孔位，安装时可穿入内六角螺栓完成与末端执行件的刚性固定，平板部分做了圆角过渡处理，

　　既消除了铣削加工后的锐边毛刺，也能降低应力集中系数，避免交变载荷下转角位置出现疲劳裂纹。设计过程中首先要确定的是铰接端的孔位中心与安装端平面的垂直距离，这个尺寸直接决定了整个连杆机构的摆动行程范围，尺寸偏差过大会导致机构运动到极限位置时出现干涉，或是动力输出的行程达不到设计要求；铰接孔的内径公差一般选H7级，与销轴的g6公差形成间隙配合，保证转动顺畅的同时不会出现过大的旷量，两个安装孔的位置度公差控制在0.05mm以内，避免安装时螺栓强行穿入带来的装配内应力。整个构件的外形做了等壁厚的加强筋过渡，连接铰接圆柱与安装平板的侧壁厚度均匀，既可以通过铸造或者铣削加工直接成型，也能在保证结构强度的前提下尽可能降低构件自重，

　　减少摆动过程中的惯性冲击。安装边界方面，铰接端的圆柱外径要预留足够的装配空间，与周边相邻的连杆、机架构件之间至少保留2mm以上的安全间隙，避免摆动过程中出现剐蹭；安装端平板的背面为定位基准面，加工时需要保证平面度不低于0.02mm，安装后与被连接件的贴合面间隙不超过0.03mm，防止连接螺栓预紧后构件出现倾斜，导致铰接孔的轴线偏斜，加剧销轴与孔壁的偏磨。这类支架在实际选型替换时，除了核对安装孔的中心距、铰接孔的内径尺寸，还要确认铰接端的轴向宽度是否与配套的铰接座槽宽匹配，过宽会导致装配时无法放入铰接座，过窄则会出现轴向窜动，影响整个传动机构的运行稳定性。构件的所有棱边都做了R1到R2的圆角处理，除了降低应力集中，也能避免装配调试过程中划伤操作人员，铰接孔的两端都做了0.5mm的倒角，方便销轴装配时顺利导入，也能存储少量润滑脂，延长铰接副的维护周期。
