立式铰接式机械支撑支座结构设计

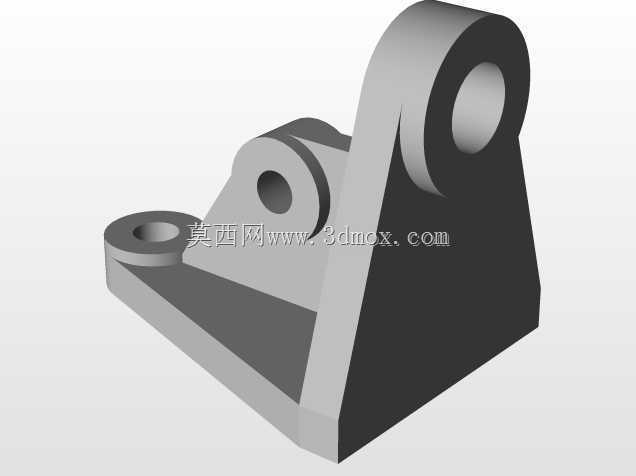

　　这类带多铰接孔的立式支撑支座，在轻工输送线、小型工装夹具台、非标自动化单机的连杆传动副中应用十分广泛，核心作用是作为传动杆件与设备机架之间的铰接承载中间体，既承担传动过程中的径向载荷与小幅倾覆力矩，又为铰接销轴提供稳定的安装定位基准，避免传动杆件直接与机架板件接触造成的机架磨损，后期维护时仅需更换支座即可完成磨损部位修复，无需对设备主框架进行补焊、扩孔等二次加工。从结构功能上看，底部带安装沉孔的平板底座是整个支座的承载基础，两个沉孔的中心距与安装面平面度直接决定支座的安装稳定性，设计时底座厚度需根据额定铰接载荷核算，确保螺栓预紧后底座不会出现翘曲变形，沉孔深度需匹配常用内六角圆柱头螺栓的头部高度，保证螺栓安装后头部不突出底座底面，

　　避免安装时出现虚接问题。底座向上延伸的三角形加强立板是结构刚度的核心保障，区别于无加强结构的直臂支座，三角形斜向加强结构能在不额外增加整体壁厚的前提下，将立板的抗弯截面模量提升40%以上，有效抵消大铰接孔位置承受的横向载荷带来的立板弯曲变形，立板与底座、立板与上部铰接筒的连接位置均做了圆角过渡处理，避免直角连接处的应力集中问题，在交变载荷工况下能大幅降低疲劳断裂风险。上部大直径铰接筒用于连接主传动杆件，内孔的尺寸公差、圆柱度需根据铰接销轴的配合等级设计，通常采用间隙配合满足铰接转动需求，筒身长度需匹配对应传动杆件的连接耳板宽度，避免安装后杆件出现轴向窜动；侧部伸出的小直径铰接筒用于连接辅助连杆或限位杆件，

　　两个铰接孔的中心距是整个支座的核心传动参数，直接决定连杆机构的运动行程与传力比，设计时需严格控制两孔的平行度公差，避免铰接安装后出现卡滞、别劲的问题。在实际安装边界设计上，底座的安装孔需适配常用的设备机架型材安装孔距，整体外轮廓尺寸需预留足够的扳手操作空间，确保安装时螺栓能顺利拧紧，上部铰接筒的端面需与底座安装面保持垂直，避免铰接杆件安装后出现偏载，加速销轴与孔的磨损。建模过程中需重点关注各部位的壁厚均匀性，尤其是加强立板与铰接筒、底座的连接位置，避免出现壁厚突变导致的铸造或3D打印缺陷，所有铰接孔的端面均需设计凸台结构，减少加工面的面积，降低后续机加工的工作量，同时凸台结构也能提升孔口部位的局部刚度，

　　避免销轴受力时孔口出现胀形变形。这类支座在实际选型替换时，除了核对铰接孔直径、安装孔中心距等核心尺寸，还需关注铰接孔的中心高度，该尺寸直接影响连杆机构的运动轨迹，若中心高度偏差过大，会导致整套传动机构出现行程不足、过位卡死等问题；对于承受冲击载荷的工况，还可在铰接孔内镶嵌铜套或自润滑轴套，提升铰接部位的耐磨性能，延长支座的整体使用寿命。
