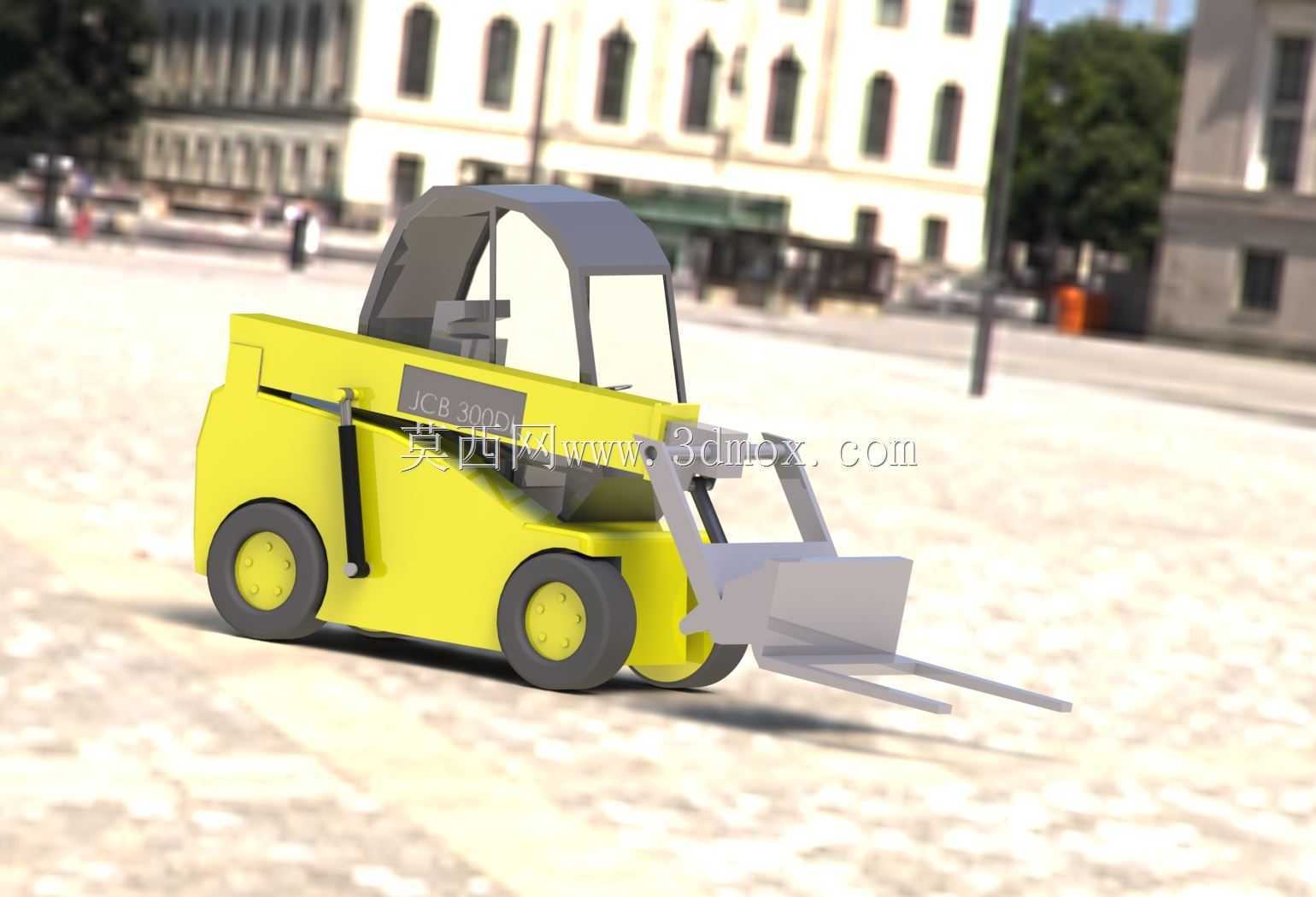

JCB伸缩臂叉装车三维结构设计

　　这款伸缩臂叉装车的三维建模，核心围绕厂区、仓储、小型工地的窄空间物料转运需求展开，区别于普通平衡重式叉车，它的伸缩臂结构可以在不移动整车的前提下，完成更高、更远距离的货叉举升与探取作业，适配普通叉车无法覆盖的高位堆垛、跨障碍卸料场景，比如厂区内越过设备围挡取放托盘物料，或是小型基建现场将建材递送到二层作业面，都能依靠臂架的伸缩变幅完成作业，不需要额外调整整车停靠位置，大幅减少窄空间内的车辆挪位次数，降低作业时的碰撞风险。建模过程中优先还原了整车的载荷传递路径，从货叉架到伸缩臂段，再到臂架铰接支座、车架主体，最后到轮组接地端，每一处连接结构的受力边界都做了对应还原，臂架的多节嵌套结构保留了实际的滑动配合间隙，没有做简化的一体成型处理，

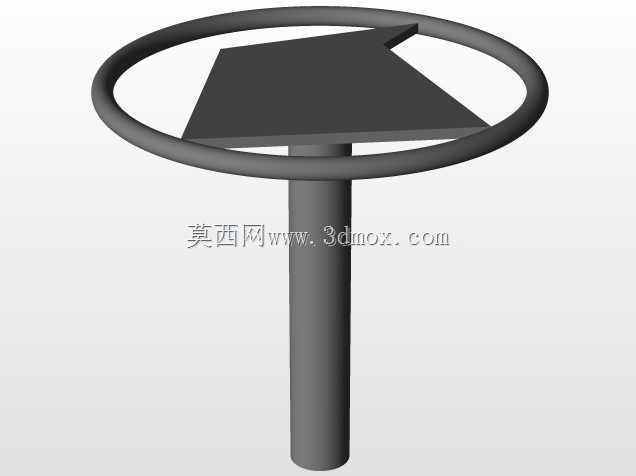

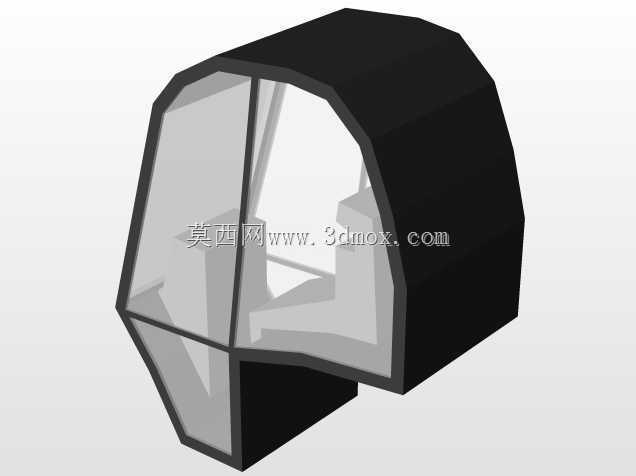

　　方便后续做干涉检查与运动仿真时，能真实模拟臂架伸出不同长度时的整车重心偏移量，给实际的载荷稳定性计算提供准确的三维参考。外形尺寸的设定完全参考窄空间作业的通行要求，整车宽度控制在常规厂区通道的最小通行阈值内，转弯半径对应的轮组转角极限也在模型中做了约束还原，确保虚拟状态下的通行能力和实车一致，不会出现建模尺寸虚小导致实际选型时通道宽度不足的问题。驾驶室的布局建模也贴合实际作业视角，前向视野区避开了臂架举升时的遮挡区间，操作位的人机工程尺寸按照常规作业姿态设置，扶手、操纵杆的相对位置和实车保持一致，方便后续做驾驶室内部的布局优化时，能直接在模型上调整部件位置，不需要重新搭建基础框架。液压管路的排布沿着臂架内侧与车架侧边的走线槽布置，

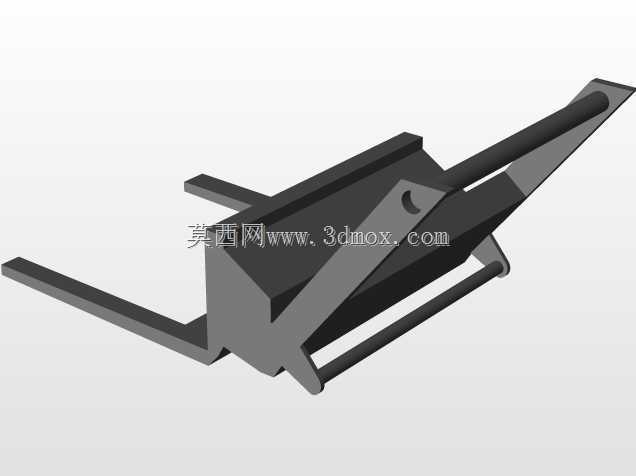

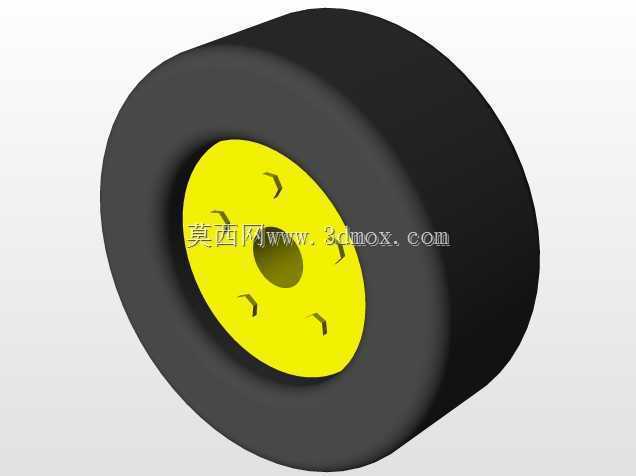

　　预留了足够的弯曲半径，避免臂架伸缩变幅时管路出现拉扯、挤压的情况，管接头的位置也对应了实车的维护空间，确保后续拆装检修时工具能有足够的操作余量。轮胎部分采用了工程车辆常用的深花纹越野胎建模，胎面的接地面积、轮毂的连接螺栓分布都做了还原，对应非硬化路面的作业需求，轮边的制动结构也集成在转向桥模型内，没有做省略处理，方便后续做行走系统的拆解分析。货叉部分保留了标准的叉齿间距调节槽，可根据不同托盘的尺寸调整叉齿间距，叉架的挂接结构和臂架前端的连接座完全匹配，可快速更换不同属具，比如铲斗、吊臂等附件，拓展设备的作业场景。整车的配重块布局在车架尾部，建模时按照臂架最大伸出长度、额定举升载荷的重心配比设置了配重的外形与安装位置，

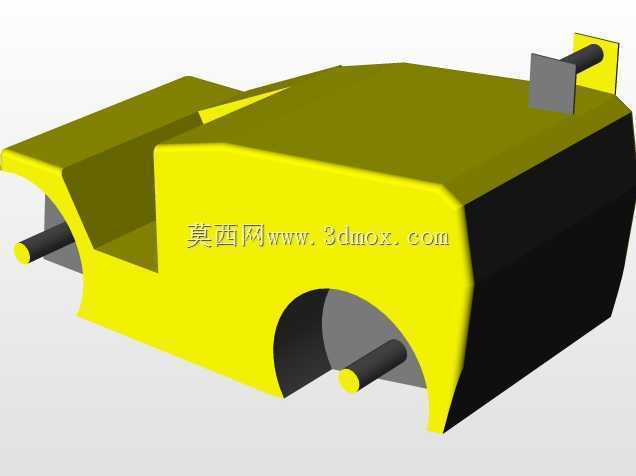

　　确保满载举升时整车的纵向稳定性符合工程车辆的安全要求，不会出现前倾失稳的情况。车架部分采用了箱型焊接结构的建模还原，内部的加强筋分布对应了臂架支座、转向桥、驱动桥的安装点应力集中区域，没有做多余的减重开孔，保证结构强度的同时控制整车自重，避免不必要的载荷浪费。
