叉车配套伸缩式重载起重吊梁结构设计

　　在厂内车间物料转运、仓储重型货物装卸、设备安装就位这类作业场景中，常规叉车仅能完成叉取托盘货物的作业，面对需要悬吊搬运的异形重型工件、带吊点的设备总成，往往需要额外调用汽车吊或者搭配专用属具，而这款配套叉车使用的伸缩式起重杆，就是为填补这类作业需求空白设计的属具，直接挂载在叉车货叉架上即可快速投入使用，无需对叉车本体做任何改装，适配绝大多数额定载荷3吨及以上的平衡重式叉车。从结构设计逻辑来看，这款起重杆采用双截面嵌套的伸缩梁结构，主体承载梁选用矩形高强钢型材加工，固定段与叉车挂载支架焊接为整体，活动段可沿固定段内腔做线性伸缩，通过梁体上预设的多组定位销孔配合快拆销轴，可根据实际吊装的作业半径调整伸出长度，

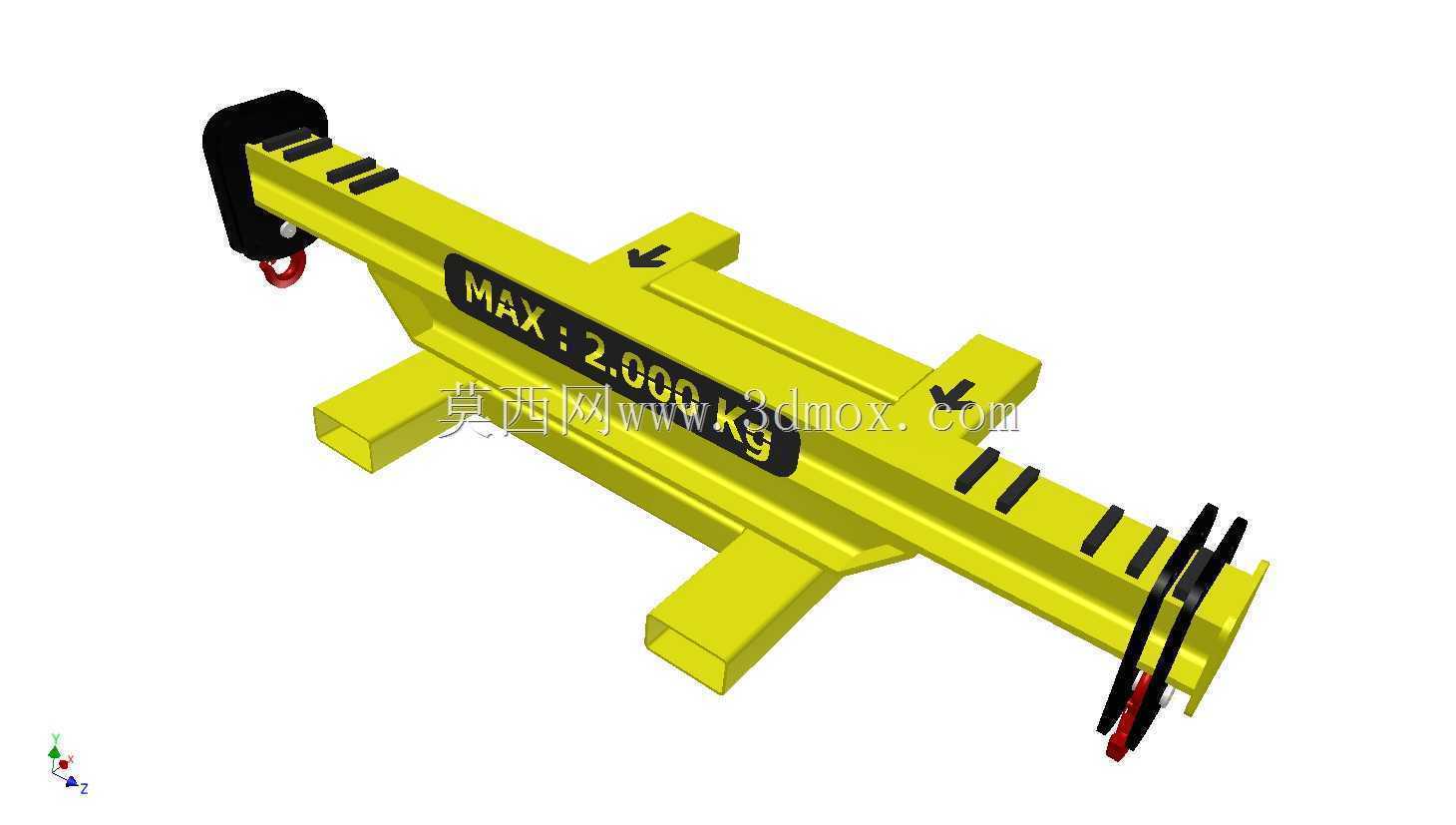

　　不同伸出长度对应差异化的额定载荷，最大伸出状态下可满足小半径近距离2000公斤载荷的悬吊需求，缩回状态下可适配更大载荷的短距离吊装作业，梁体表面清晰标注的载荷标识，可帮助现场作业人员快速判断当前伸出长度对应的载荷上限，避免超载作业引发安全风险。挂载端的支架采用下开口的卡槽式设计，可直接插入叉车的标准货叉，支架上预设的限位块可与货叉背面的挡块贴合，防止吊装作业过程中吊梁出现前后窜动，两端的吊点采用带防脱卡板的锻造吊钩，吊钩与梁体通过铰接轴连接，可随吊装重心自动小幅摆动，避免吊索出现过度弯折磨损，梁体一端设置的黄色标识块，可帮助叉车驾驶员在驾驶位快速判断吊梁的伸出端位置，减少视野盲区带来的对位误差。从安装边界来看，

　　这款起重杆的挂载卡槽尺寸完全按照国标叉车货叉的截面尺寸设计，卡槽间距适配标准货叉架的可调范围，安装时仅需将叉车货叉完全插入卡槽，将货叉调整到最大间距后锁死货叉定位销即可完成安装，全程无需额外辅助工具，单人即可在五分钟内完成属具的换装作业，吊梁缩回状态下的整体长度不超过叉车原有货叉的长度，不会额外增加叉车的转弯半径，在车间狭窄通道内也可灵活通行。在实际作业过程中，这款起重杆可搭配不同长度的吊装索具，完成模具吊装、机床部件转运、重型货箱卸车等多种作业，相比传统的固定长度吊臂，伸缩式的设计可在不需要完全伸出吊臂的作业场景下，缩短载荷与叉车前轮的距离，提升叉车的纵向稳定性，减少后轮翘起的风险，梁体上设置的多组防滑齿槽，

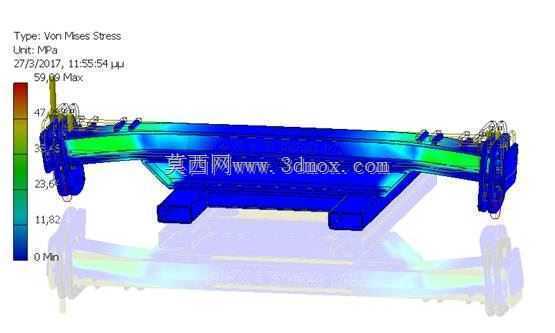

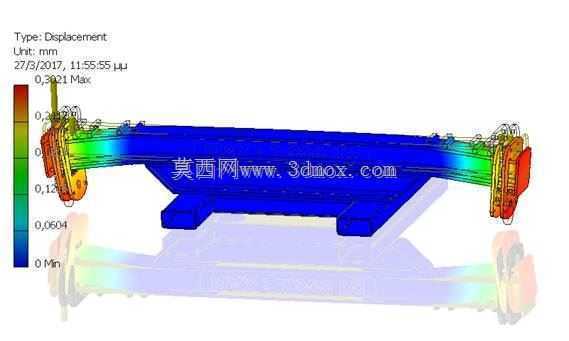

　　可在需要临时放置吊梁时增加与接触面的摩擦力，避免吊梁滚落。设计过程中对梁体的受力做了充分的仿真验证，固定段与活动段的配合间隙控制在合理范围，既保证伸缩动作顺畅无卡滞，又避免间隙过大导致吊装时梁体出现下垂晃动，铰接吊钩的销轴选用调质处理的合金结构钢，配合自润滑衬套，可在长期重载使用下减少磨损量，降低维护频次。这款属具的应用可大幅拓展常规叉车的作业范围，减少厂区内专用起重设备的调用频次，对于中小批量的重型物料悬吊搬运作业，可有效提升作业效率，降低设备使用成本，尤其适合机械加工车间、仓储物流中心、设备维修班组这类有频繁零散吊装需求的场景使用，不需要额外占用专用起重设备的作业时间，可配合叉车完成从水平转运到垂直吊装的全流程作业。
