家用桌面式液晶显示终端结构设计

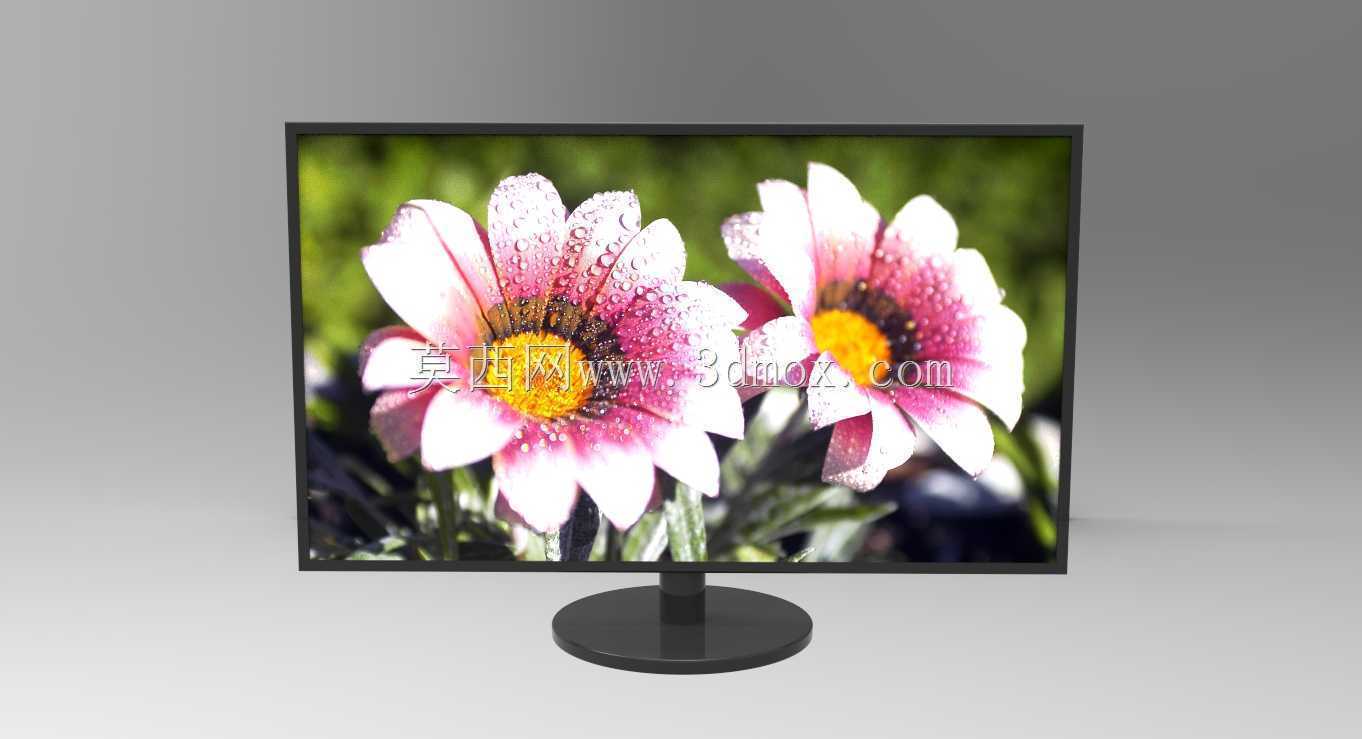

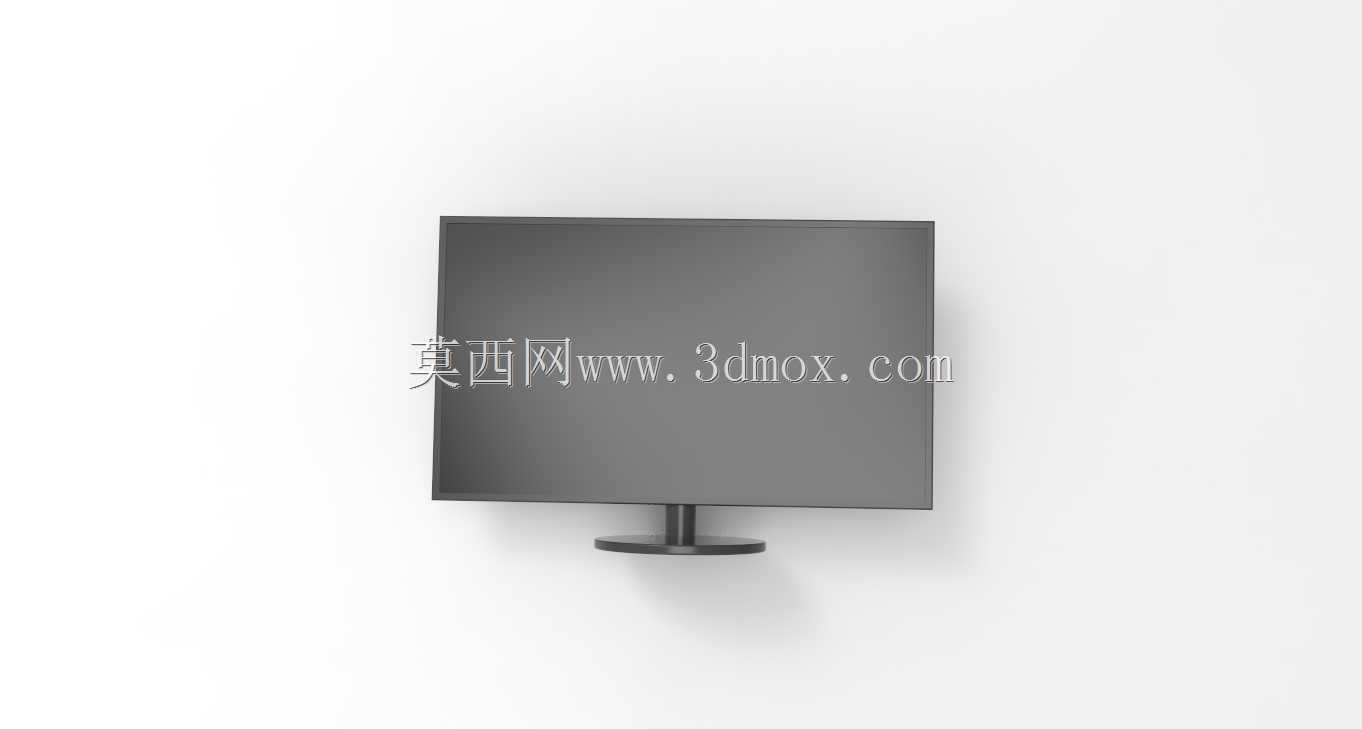

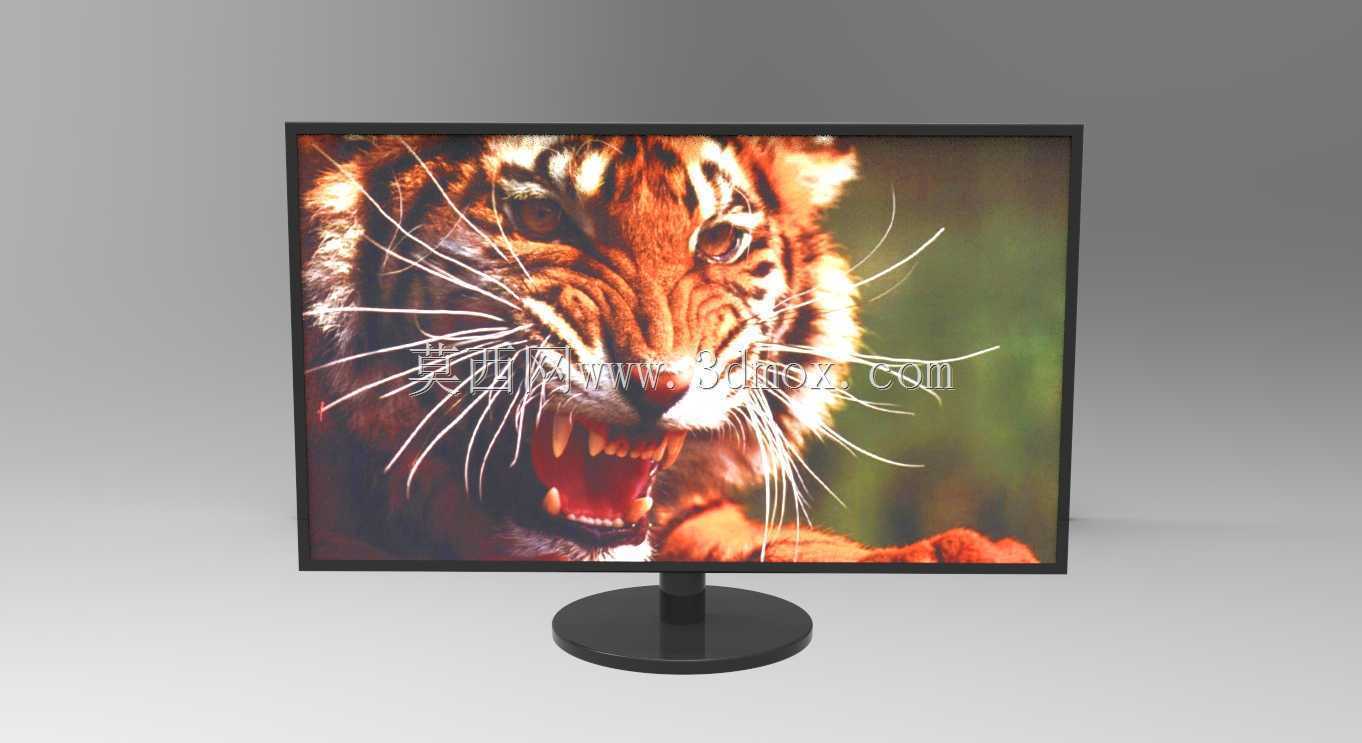

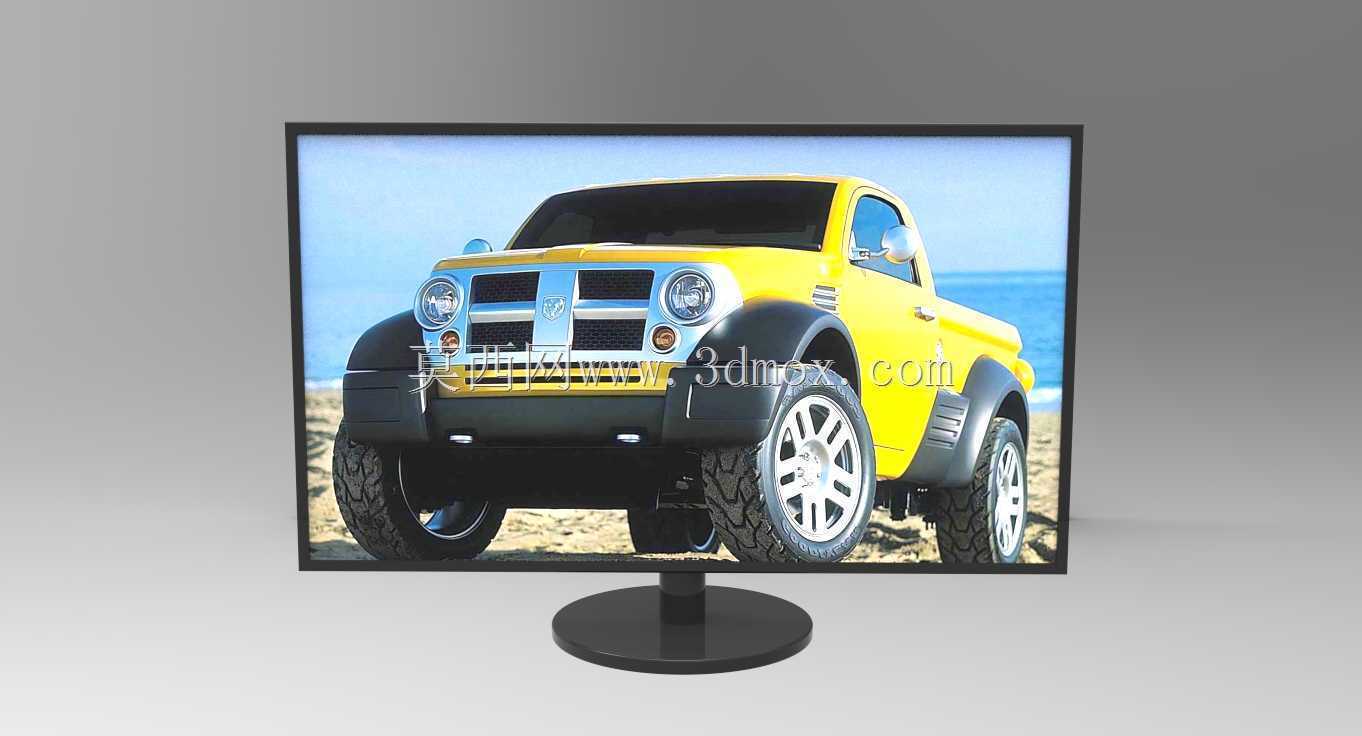

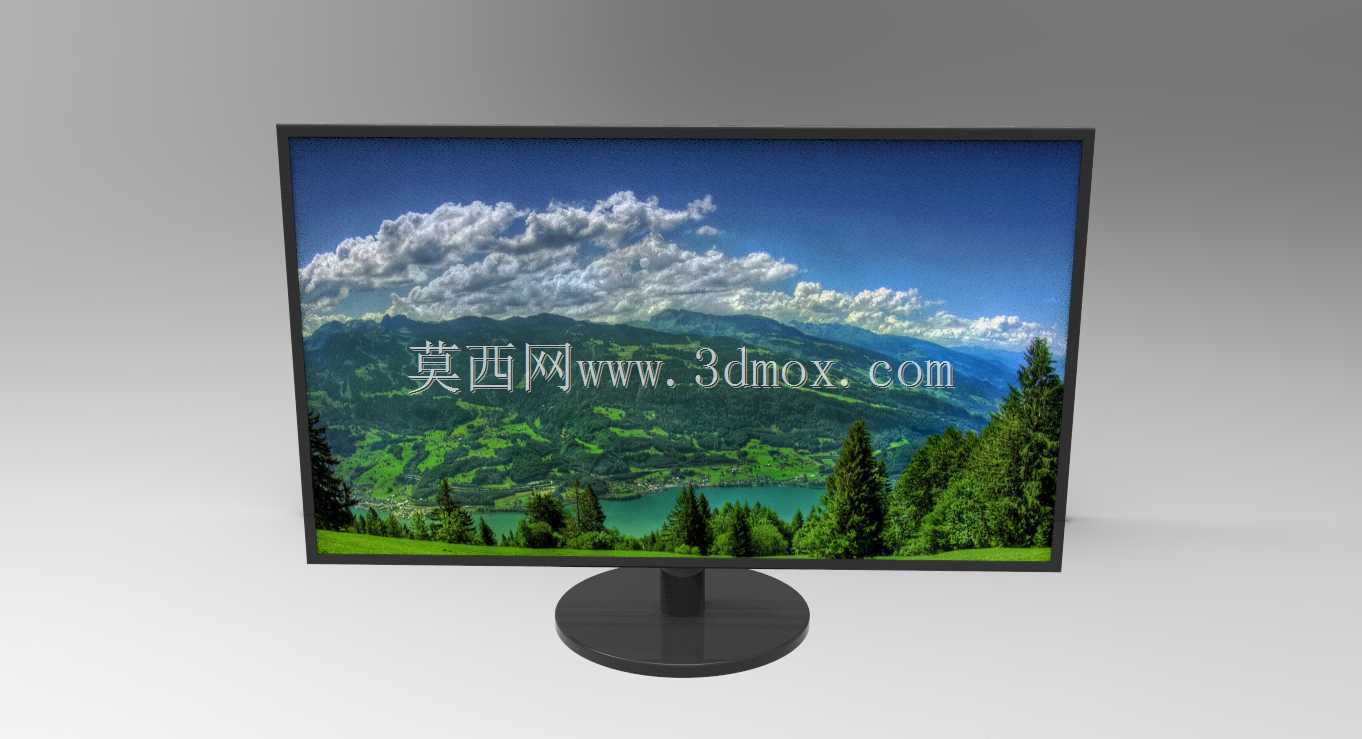

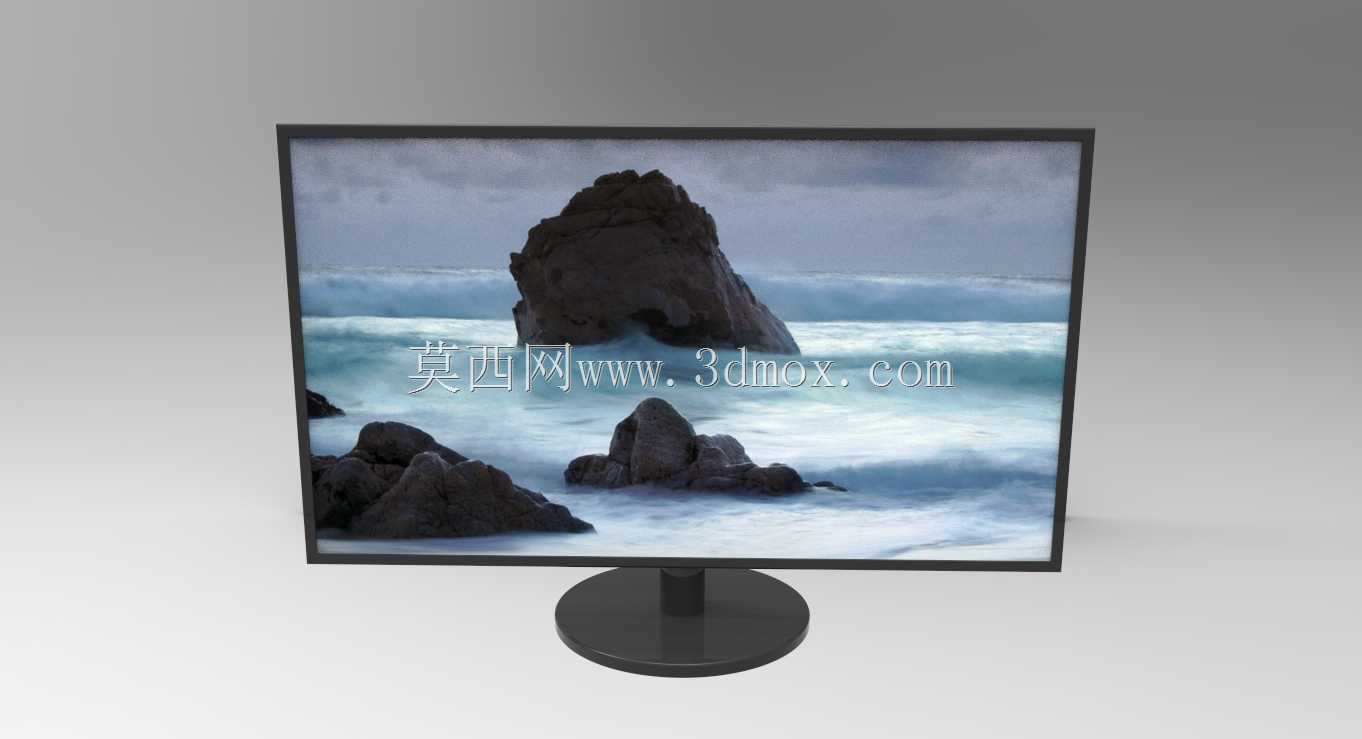

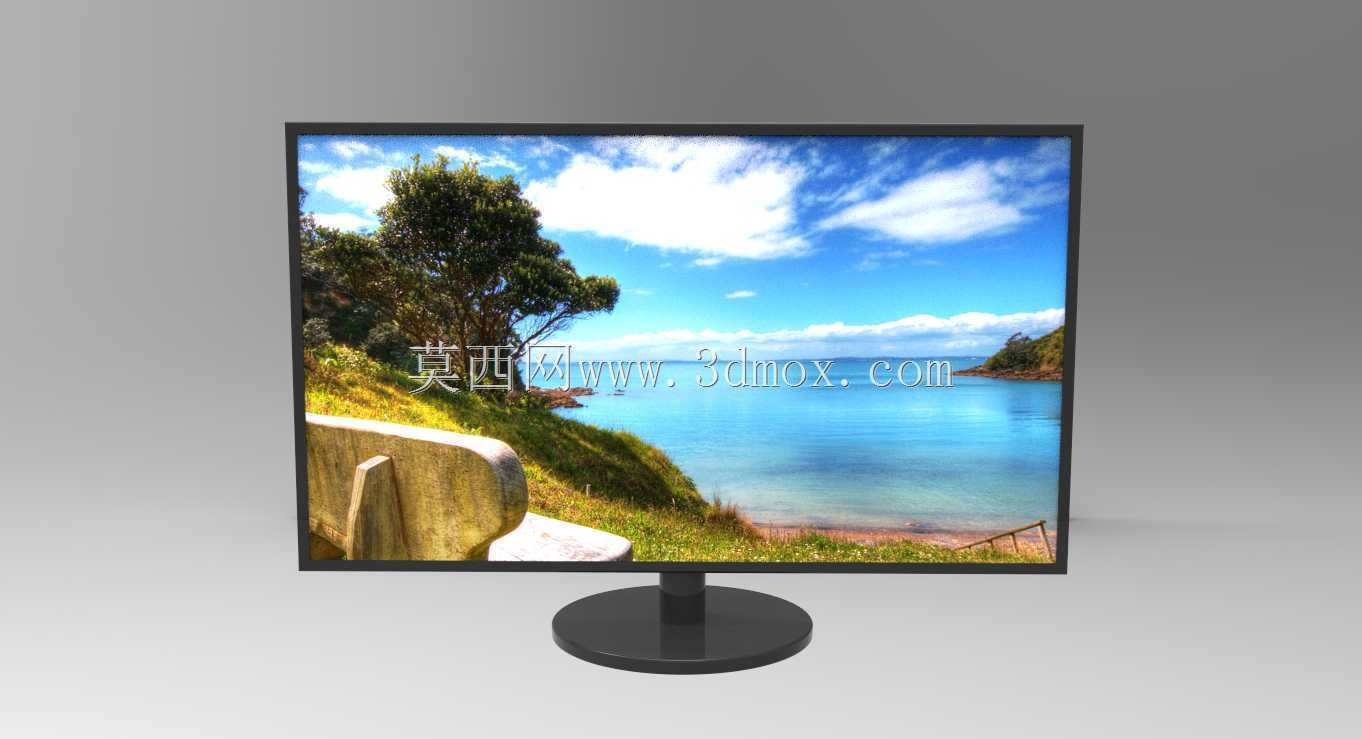

　　日常做消费电子结构建模时，桌面显示终端的结构方案是很常见的练手与落地项目，这类产品的应用场景覆盖普通家庭桌面影音娱乐、办公工位图文显示、小型监控室画面展示等多个领域，核心用途是将电信号转化为可视化的光学画面，为使用者提供清晰的视觉信息输出。做这个结构设计的时候，首先要考虑的是屏幕面板的安装限位，常规的窄边框液晶面板本身厚度控制在10mm以内，边框的包裹结构需要预留0.3mm的装配公差，同时在四个边角位置设置缓冲泡棉的安装槽，避免运输或者日常挪动过程中边框硬接触挤压到液晶层，造成漏液或者亮斑问题。底座部分采用圆形配重结构，整体直径控制在180mm左右，配重块内嵌在塑料底座内部，重量占整机重量的60%以上，

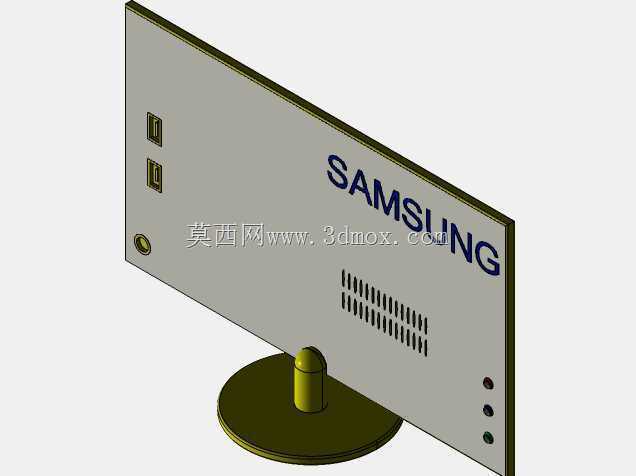

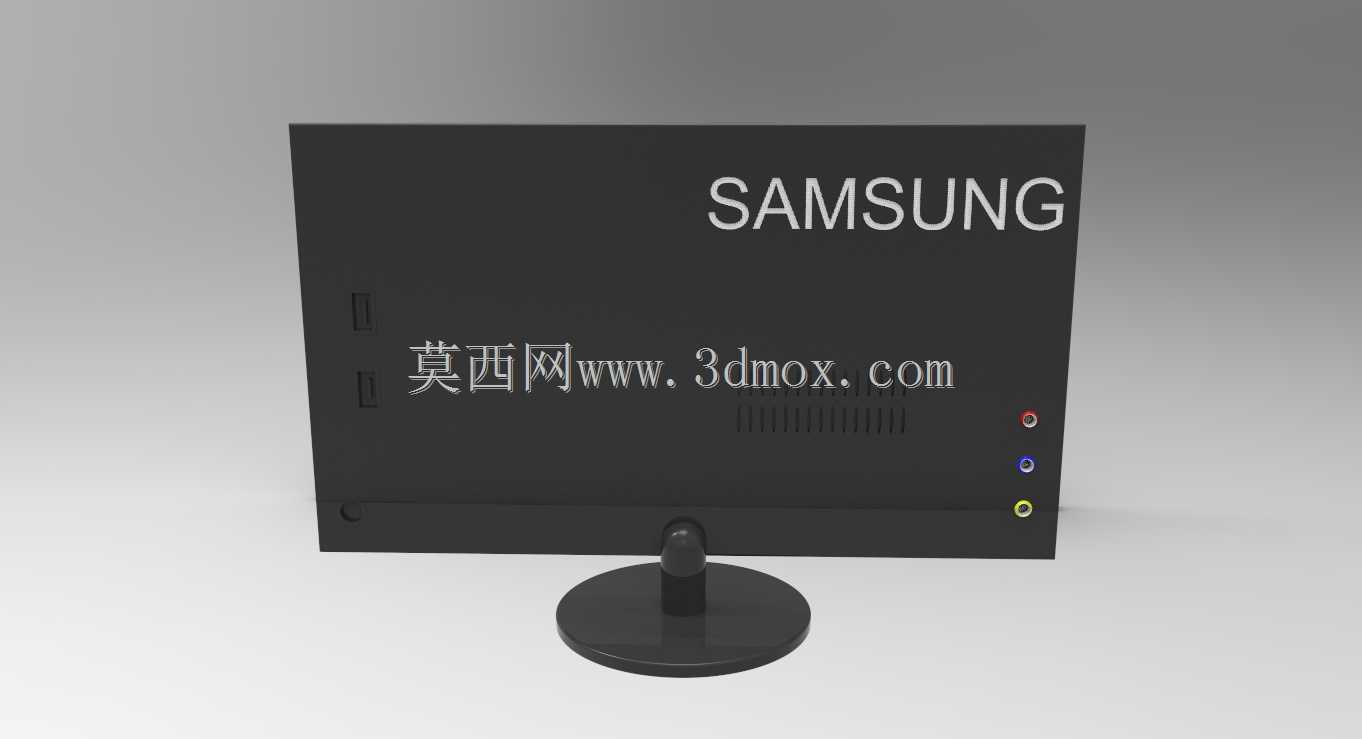

　　保证屏幕在调整俯仰角度的时候不会出现重心偏移倾倒的问题，俯仰调节的转轴设置在屏幕背部下方位置，转轴的阻尼力矩控制在1.5N·m，既可以保证调整角度时的手感顺畅，又能在任意调整角度下保持屏幕姿态稳定，不会出现自行下滑的情况。背部的外壳结构除了包裹驱动电路板之外，还要预留壁挂安装的孔位，孔位遵循通用的VESA安装标准，横向与纵向孔距均为100mm，适配市面上绝大多数的桌面支架臂与壁挂挂架，满足不同使用场景的安装需求。接口区域设置在背部靠下的位置，预留电源输入、高清信号输入的接口空间，接口边缘做倒角处理，避免插拔线材的时候刮伤线材外皮，同时接口位置的外壳做下沉式设计，保证线材插入后不会突出于背部平面，

　　贴墙放置的时候不会出现线材被挤压弯折的问题。屏幕正面的下边框位置预留了功能按键的安装位，按键采用轻触式结构，按键帽突出边框表面1mm，按压行程控制在0.5mm，既方便日常操作，又不会因为突出过多造成积灰或者误触。整个结构的装配逻辑采用卡扣加螺丝的组合方式，屏幕前框与后壳的配合位置设置均匀分布的塑料卡扣，卡扣间距控制在80mm左右，在四个边角位置加装固定螺丝，螺丝隐藏在橡胶脚垫或者装饰盖下方，保证整机外观的完整性，同时方便后期拆机维护。散热结构的设计上，在背部外壳对应驱动电路板的位置设置密集的通风格栅，格栅开孔宽度控制在2mm以内，避免异物进入机身内部，同时利用屏幕工作时产生的热空气自然上升的原理，形成被动散热风道，

　　不需要额外加装散热风扇，既降低了整机运行的噪音，也减少了故障点。在做三维建模的过程中，所有的配合面都提前预留了表面处理的厚度空间，塑料外壳采用磨砂注塑工艺，预留0.1mm的喷涂层厚度，避免装配时出现尺寸干涉，底座与桌面接触的位置粘贴环形的橡胶防滑垫，防滑垫厚度2mm，既可以增加底座与桌面的摩擦力，也能避免底座划伤桌面漆面。屏幕的俯仰调节角度范围设置为前倾5度到后仰15度，覆盖绝大多数使用者坐姿状态下的视线角度，不需要额外调整座椅高度就能获得舒适的观看视角。整个结构的外轮廓尺寸控制在宽度540mm，高度400mm，厚度（含底座）180mm，适配24英寸规格的液晶面板，放在常规深度600mm的办公桌面上不会占用过多的桌面空间，屏幕下沿距离桌面的高度控制在120mm，保证键盘放在屏幕下方的时候不会被屏幕遮挡视线。
