轻型通用直升机机身结构三维数模

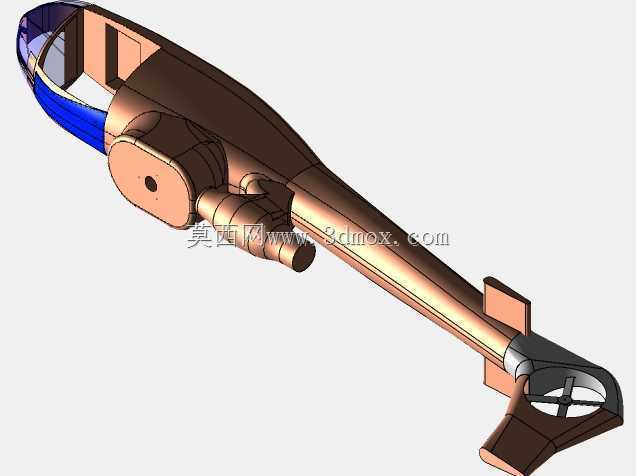

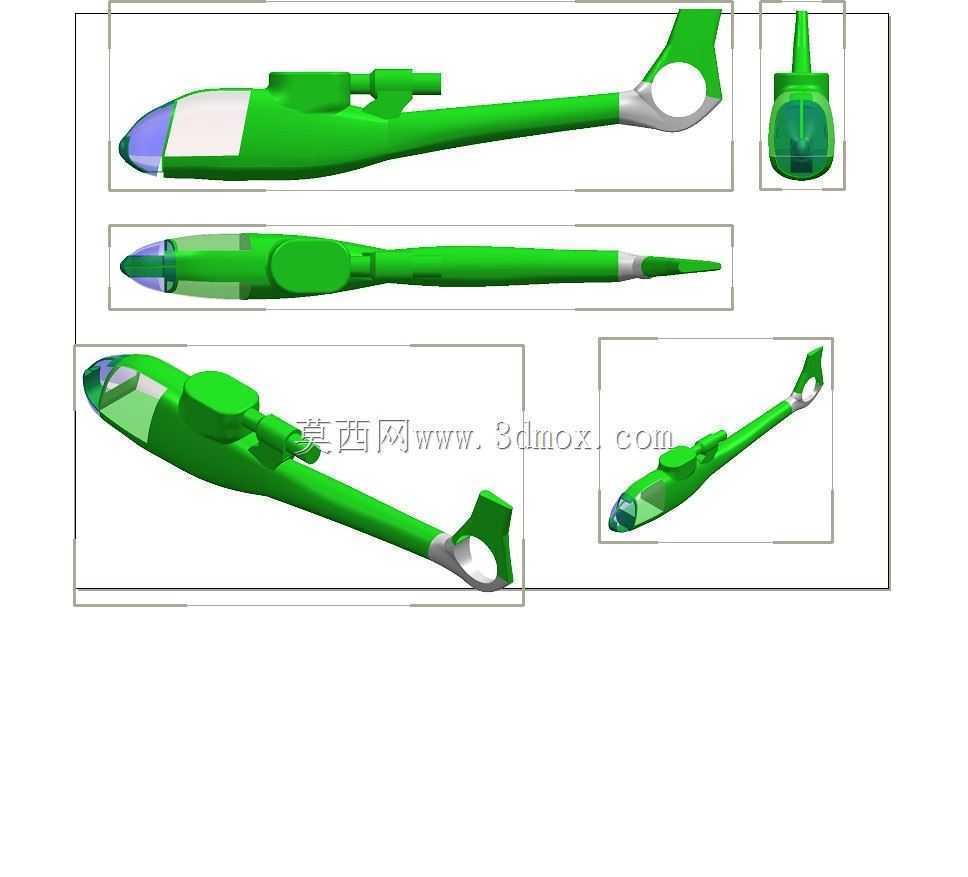

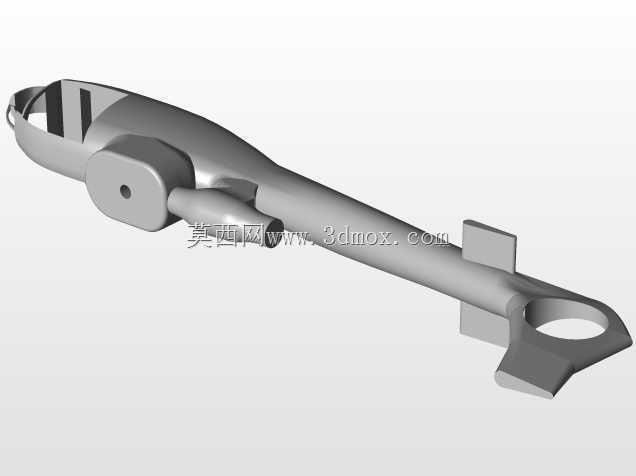

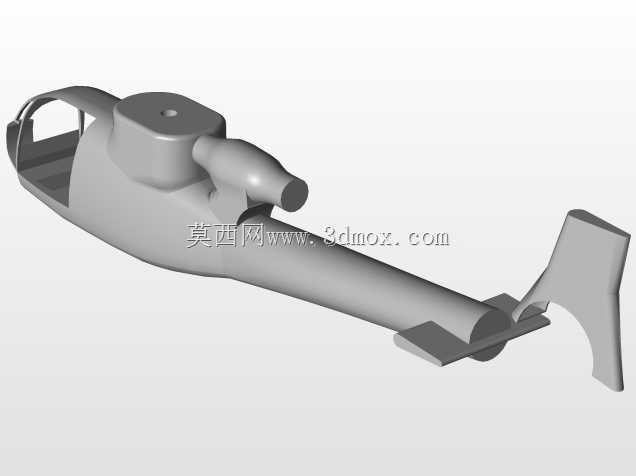

　　该三维数模还原了轻型通用直升机的完整机身主体结构，覆盖从机头整流段到尾梁末端的全部外部气动外形与内部安装接口预留，可直接用于航空教具开发、科普展陈模型制作、影视动画素材搭建以及小型无人直升机改型设计的参考基底。从实际应用场景来看，这类轻型直升机的适配场景覆盖低空农林植保作业、短途通勤接驳、应急救援侦察、航空运动体验等多个领域，机身作为整架直升机的承载基体，所有机载设备、动力系统、旋翼系统、操纵机构的安装点位都需要在机身结构上提前预留匹配的安装边界，数模中已经对机头航电舱、中部乘员舱、上部动力舱、尾梁传动段的分区做了清晰的结构划分，能够直观对应实际机型的舱段布局逻辑。设计思路上优先兼顾气动效率与结构轻量化，

　　机头段采用流线型钝头整流造型，既可以降低前飞过程中的压差阻力，也预留了足够的航电设备安装空间，风挡区域的曲面弧度匹配实际飞行中的飞行员视野要求，避免出现视觉遮挡盲区；机身中段采用等截面过渡设计，能够最大化利用内部舱容，不管是载人布局还是载物改装都有足够的调整余量，上部凸起的整流罩完全包裹主减速器与发动机安装位，曲面顺滑过渡到尾梁结构，避免飞行过程中产生多余的紊流影响尾桨工作效率；尾梁段采用渐缩的长梁结构，在保证结构刚度满足尾桨传动、尾翼安装受力要求的前提下，尽可能降低尾部结构重量，优化整架直升机的重心配平区间，尾梁末端的尾桨安装座做了结构加强特征预留，匹配尾桨工作时的交变载荷受力需求。外形尺寸方面，

　　数模严格按照轻型直升机的常规比例缩放，机身总长度、机身最大宽度、机身上部高度的比例完全符合实际通航轻型直升机的尺寸规范，各舱段的接口边界预留符合通用机载设备的安装尺寸要求，比如机头航电舱的内部净空间能够适配常规的飞控模块、通信电台、GPS天线等设备的安装尺寸，中部乘员舱的宽度满足双座或三座布局的人体工程学空间要求，上部动力舱的安装边界能够匹配小型涡轴发动机或者活塞航空发动机的安装尺寸，尾梁的内部通道直径足够容纳尾传动轴、操纵钢索的排布空间。从结构细节来看，数模中对机身表面的检修口盖、蒙皮分块、起落架安装点位都做了特征预留，机身下部的起落架连接位置做了局部加厚的结构特征，能够承受着陆过程中的冲击载荷，

　　机身侧面的舱门轮廓也做了清晰的标识，对应实际机型的人员进出通道位置。对于三维建模从业者来说，该数模的曲面构建逻辑可以作为航空器曲面建模的参考案例，整机身的G2连续曲面过渡处理能够直接借鉴到同类流线型设备的建模工作中，各舱段的分区设计逻辑也能帮助理解航空产品结构设计中“气动优先、承载匹配、空间复用”的核心原则；对于结构设计人员来说，该数模的安装边界预留、载荷加强区域的设计思路，能够为同级别低空飞行器的结构设计提供直观的参考依据，避免在初始设计阶段出现舱容不足、安装点位干涉、重心配平偏差等常见问题。需要注意的是，该数模为机身主体结构模型，未包含旋翼系统、起落架细节、内部操纵机构等子系统细节，在用于具体改型设计时需要根据实际选型的动力参数、旋翼尺寸、载荷要求对局部结构做对应的强度校核与尺寸调整，比如当选用更大功率的发动机时，需要对应调整上部动力整流罩的外形尺寸，保证散热间隙与安装空间充足；当调整尾桨尺寸时，需要对应校核尾梁末端的结构刚度，避免出现共振风险。
