格构式龙门起重横担承载结构设计

　　在高压输电线路组塔、大跨度构件跨区吊装这类野外无重型起重设备进场条件的作业场景中，格构式龙门横担是应用频次极高的临时承载结构，区别于工厂内固定安装的桥式起重横梁，这类横担需要兼顾快速拆装转场、大跨度无中间支撑、高承载低自重的多重需求，设计阶段的受力校核与结构选型直接决定作业安全边界。从结构形式来看，该横担采用空间桁架格构构型，主弦杆选用无缝钢管作为主要承力构件，腹杆采用小直径角钢交叉布置，相比实腹式横梁，在同等跨度、同等额定起重量的参数下，自重可降低40%以上，同时桁架结构的迎风面积更小，在野外山区、河谷这类阵风荷载突出的作业区域，风致振动的影响会被大幅削弱，避免横担在吊装作业过程中出现横向摆幅超标的问题。

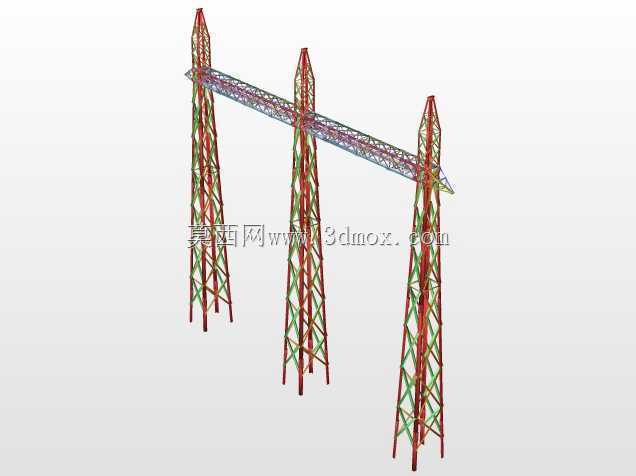

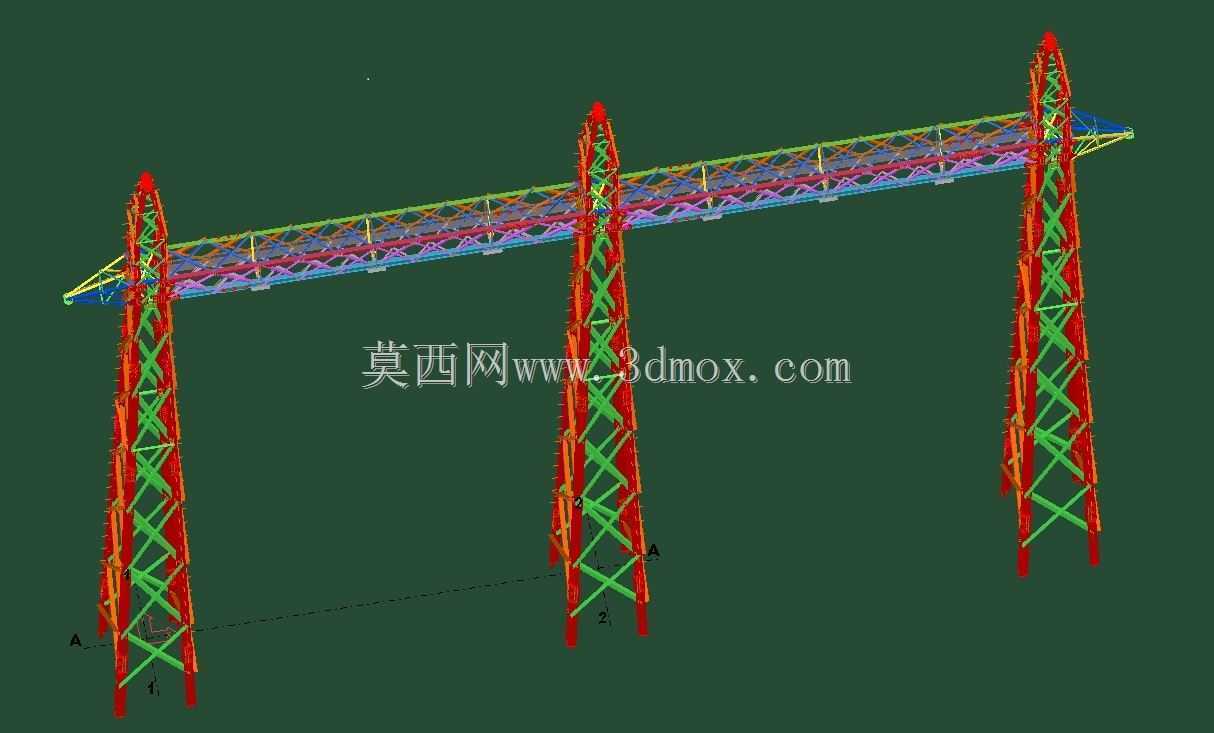

　　三个独立的格构式支腿作为竖向承载基础，支腿底部设计有可调节的法兰连接盘，能够适配不平整的野外场地，通过调节支腿底部的垫铁高度，可快速将横担主梁调整至水平状态，支腿与主梁的连接节点采用销轴铰接形式，现场安装时不需要复杂的焊接作业，仅通过手动葫芦配合人工即可完成对位拼装，单组结构的拆装作业可在4小时内由6人作业组完成，完全满足输电线路施工逐塔转场的效率要求。设计过程中首先要明确安装边界条件，横担的总跨度需要覆盖被吊构件的最大作业宽度，同时预留两侧各1.5米以上的安全操作距离，支腿的高度需要满足被吊物的最大起升高度要求，同时要考虑支腿埋入地面或者固定在枕木垛上的嵌入深度，避免竖向荷载作用下出现支腿沉陷。主梁的受力计算按照简支梁模型开展，

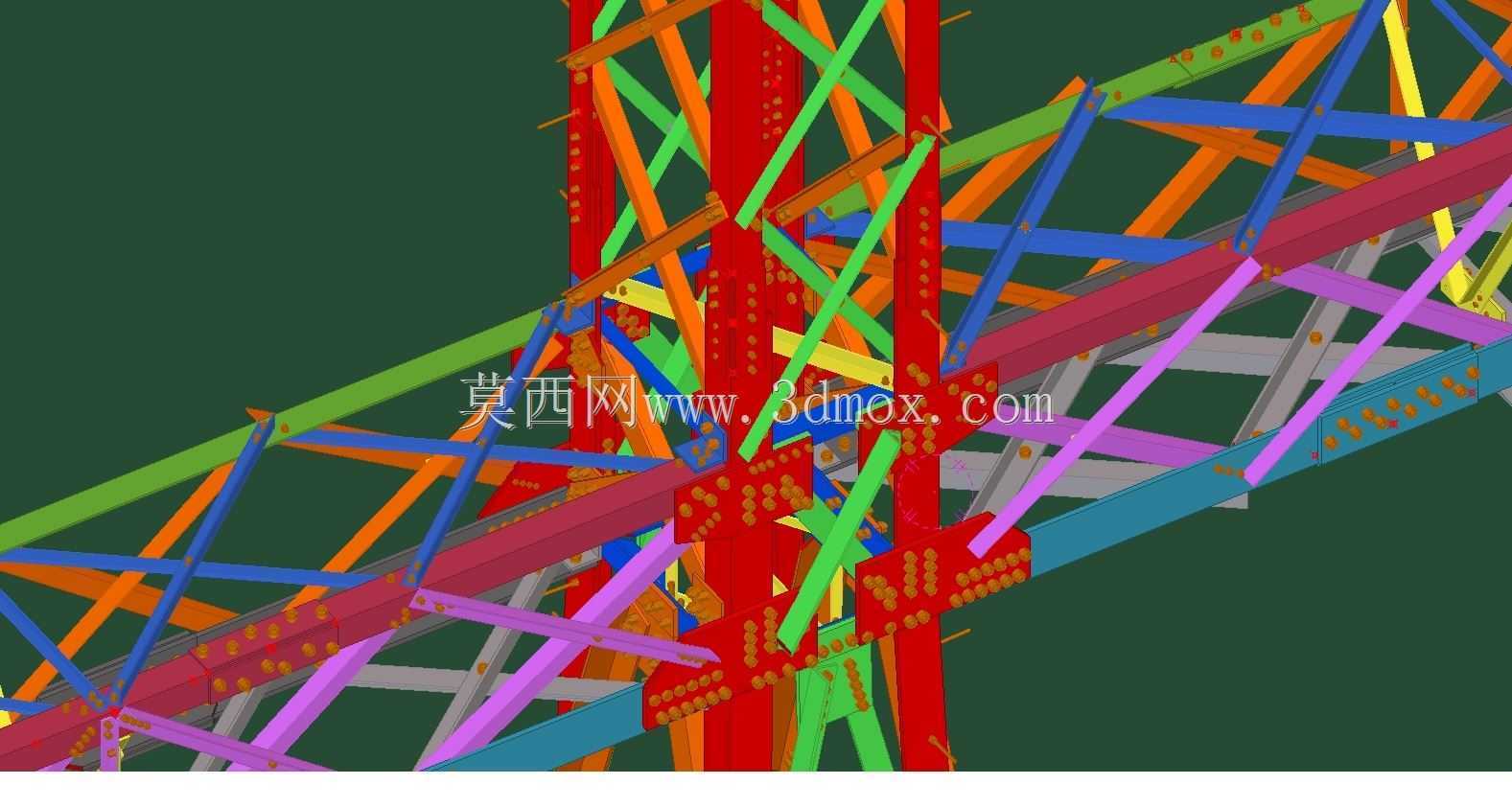

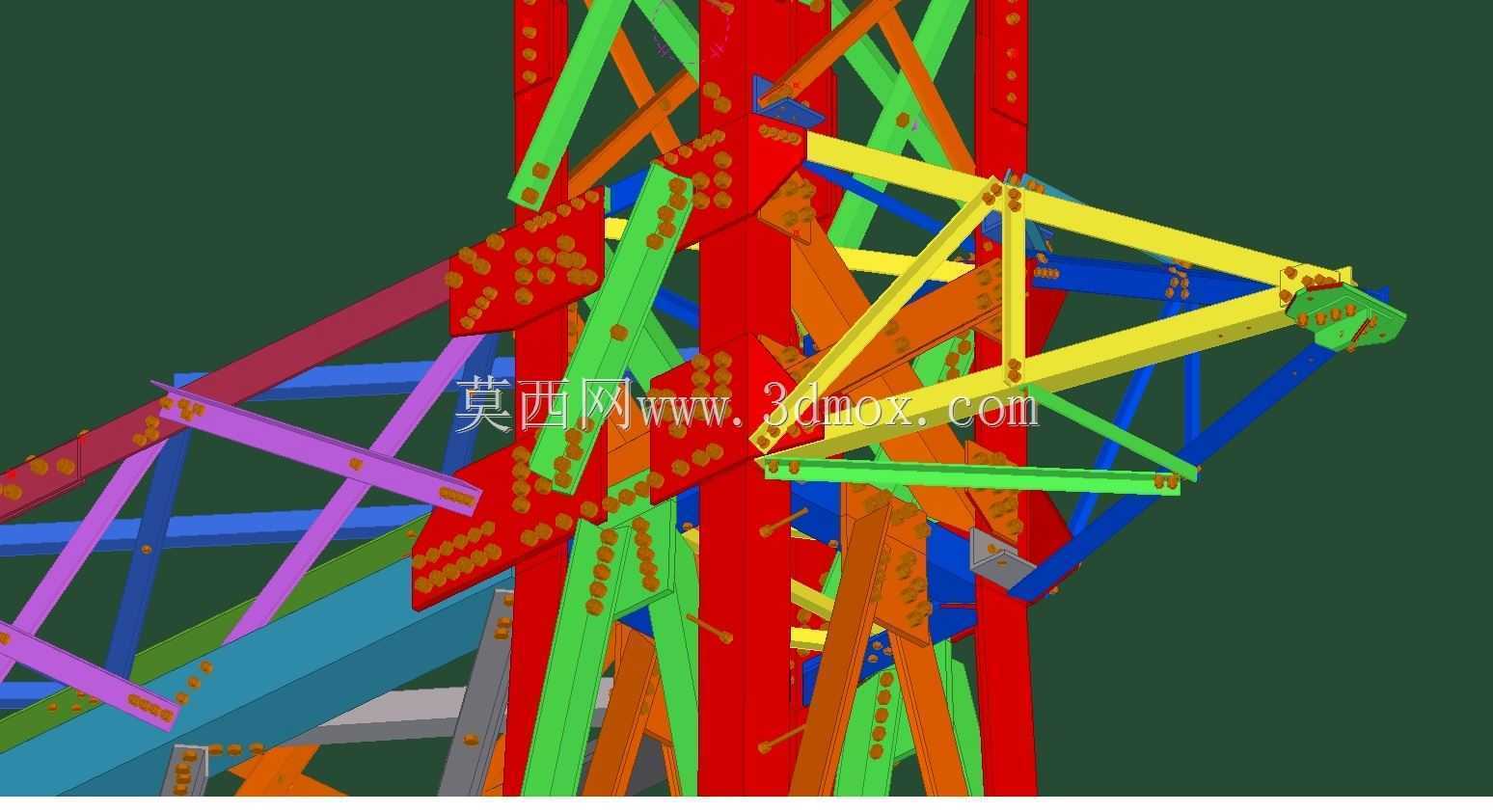

　　集中荷载作用点设置在主梁中部的吊点位置，同时要考虑动载系数1.1的取值，以及单侧支腿出现10毫米不均匀沉降时的附加内力，主弦杆的长细比控制在120以内，腹杆的长细比控制在150以内，避免结构在荷载作用下出现失稳破坏。横担主梁的上弦杆设置有可滑动的吊点滑车支座，支座可沿着主梁上弦的导轨在全跨度范围内移动，满足不同吊点位置的作业需求，滑车支座上预留有起重钢丝绳的穿绳孔以及防脱挡块，避免吊装过程中滑车从导轨上脱出。支腿的腹杆布置采用三角形桁架形式，每间隔2米设置一道水平横隔面，增强支腿的抗扭刚度，避免支腿在受到水平侧向力时出现整体弯曲变形，支腿的顶部与主梁连接位置设置有加强节点板，节点板厚度比主弦杆壁厚大2毫米，

　　将主梁传递的竖向荷载均匀分散到支腿的四根主弦杆上，避免局部应力集中导致节点破坏。在实际作业场景中，这类龙门横担除了用于输电线路的铁塔组立、导线架设作业，还可用于桥梁施工中的小型预制构件吊装、厂区内重型设备的短距离移位安装，相比汽车吊等移动式起重设备，它的作业成本更低，对作业场地的承载力要求更小，在狭窄的山谷、农田区域，不需要修筑临时进场道路即可完成架设作业。建模过程中需要重点处理杆件之间的相贯线切口，所有腹杆与主弦杆的连接位置都要按照相贯线切割成型，保证杆件之间的贴合度，避免现场安装时出现杆件无法对位的问题，同时所有连接销轴的孔径要比销轴直径大1毫米，预留安装误差余量，降低现场拼装的难度。结构的防腐处理采用热浸镀锌工艺，所有杆件在出厂前都完成镀锌处理，避免野外潮湿环境下杆件锈蚀，延长结构的重复使用次数，连接螺栓采用8.8级高强度螺栓，配套防松弹簧垫圈，避免吊装过程中螺栓受振松动。需要注意的是，这类格构式龙门横担属于临时起重设施，设计时要明确额定起重量，严禁超载使用，同时在每次安装完成后，要检查所有连接销轴的插销是否安装到位，螺栓是否紧固，支腿底部的垫实是否牢固，在大风天气下要提前设置缆风绳，将横担与地面地锚连接，增强结构的整体稳定性。
