架空输电线路角钢格构式铁塔结构

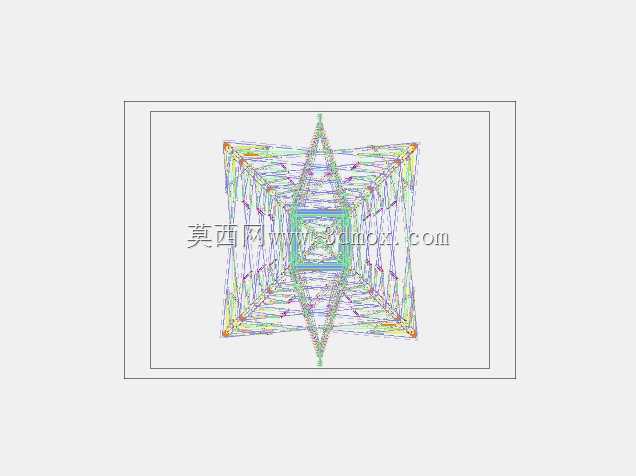

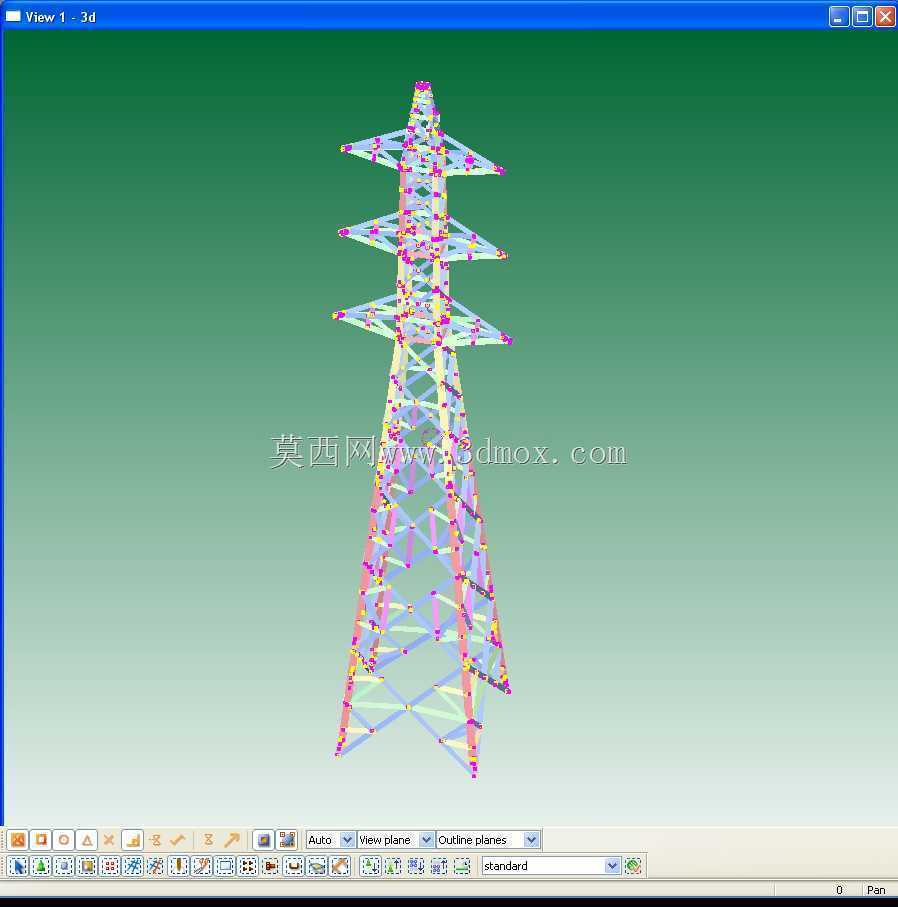

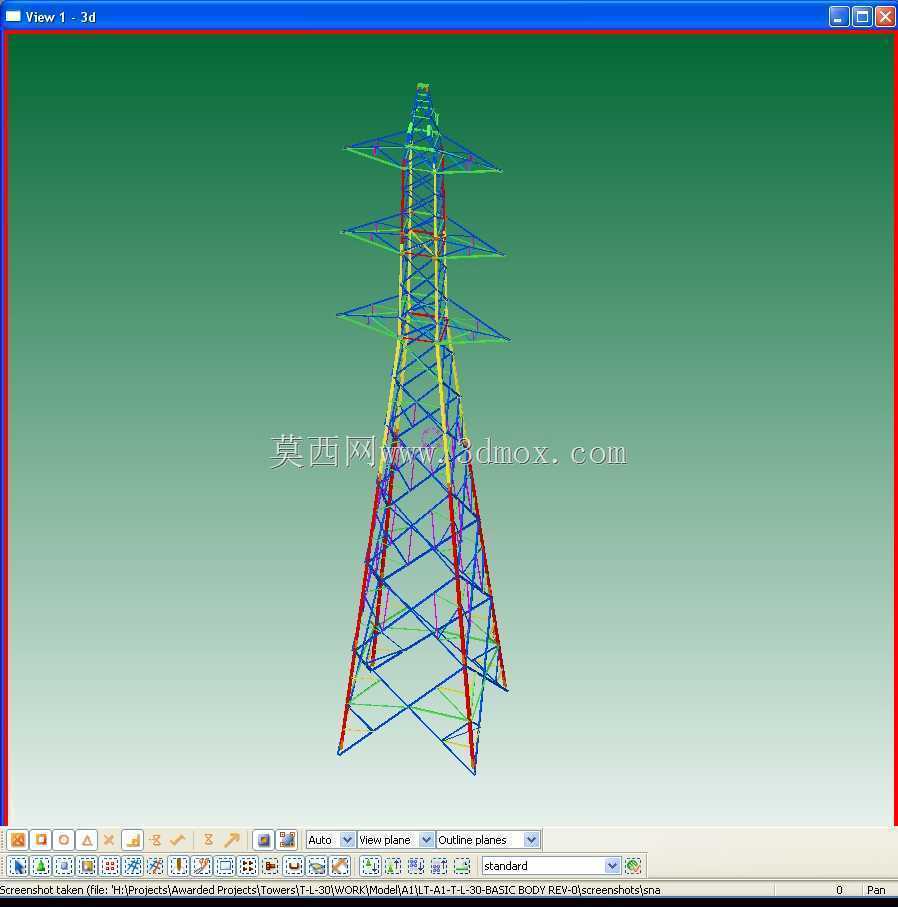

　　该结构为架空输电线路常用的角钢格构式铁塔，主要应用于高压、超高压架空输配电线路的架设场景，承担支撑架空导线、避雷线的核心作用，保障导线与地面、交叉跨越物、相邻塔位之间保持足够的安全电气距离，同时承受线路运行过程中的各类荷载作用。从实际用途来看，这类铁塔可根据线路电压等级、回路数、地形条件适配不同的呼称高度与横担布置形式，图中展示的为三层横担布置形式，可适配多回路同塔架设需求，减少线路走廊占地，提升单位通道的输电容量，广泛应用于平原、丘陵、山地等不同地貌的输电线路工程中。

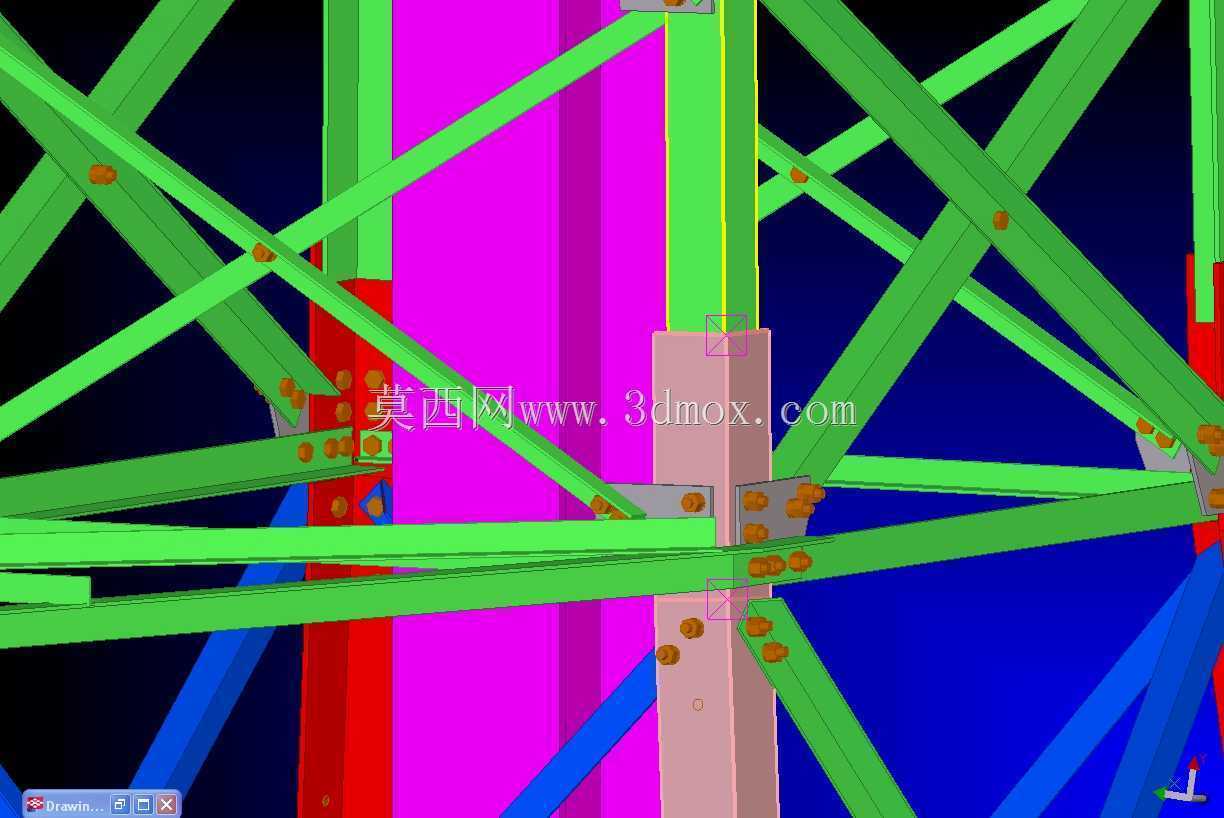

　　从功能特性上看，该铁塔采用等边角钢作为主要受力构件，通过节点板配合螺栓连接形成空间桁架结构，整体受力路径清晰，主材承担竖向荷载与水平风荷载、导线张力产生的轴力，斜材与辅助材承担剪力并减小主材的长细比，避免构件失稳，横担部分采用三角形桁架形式，承担导线挂点的竖向荷载与纵向不平衡张力，同时预留足够的电气间隙满足带电作业、线路运维的安全要求。结构整体具备良好的抗风、抗覆冰能力，可根据不同区域的气象条件调整构件截面规格，适配不同的设计风速、覆冰厚度工况。

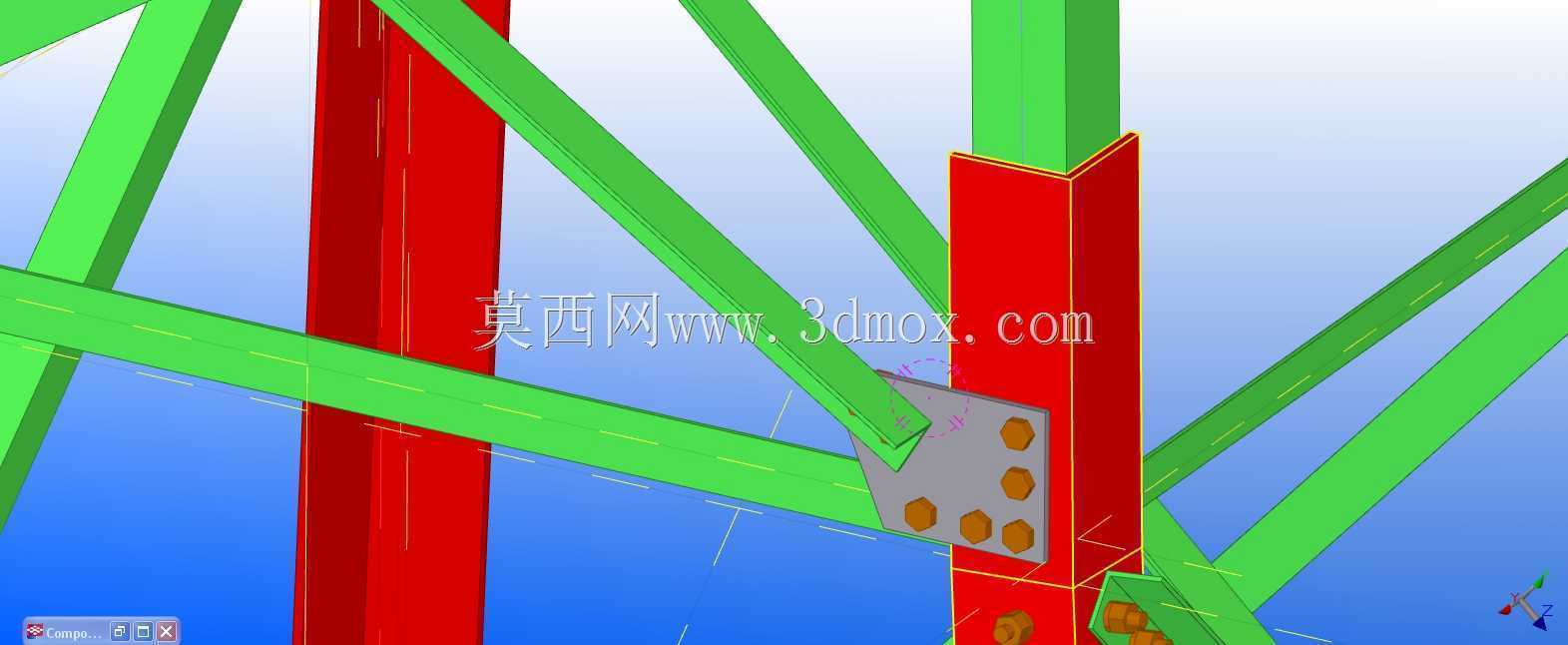

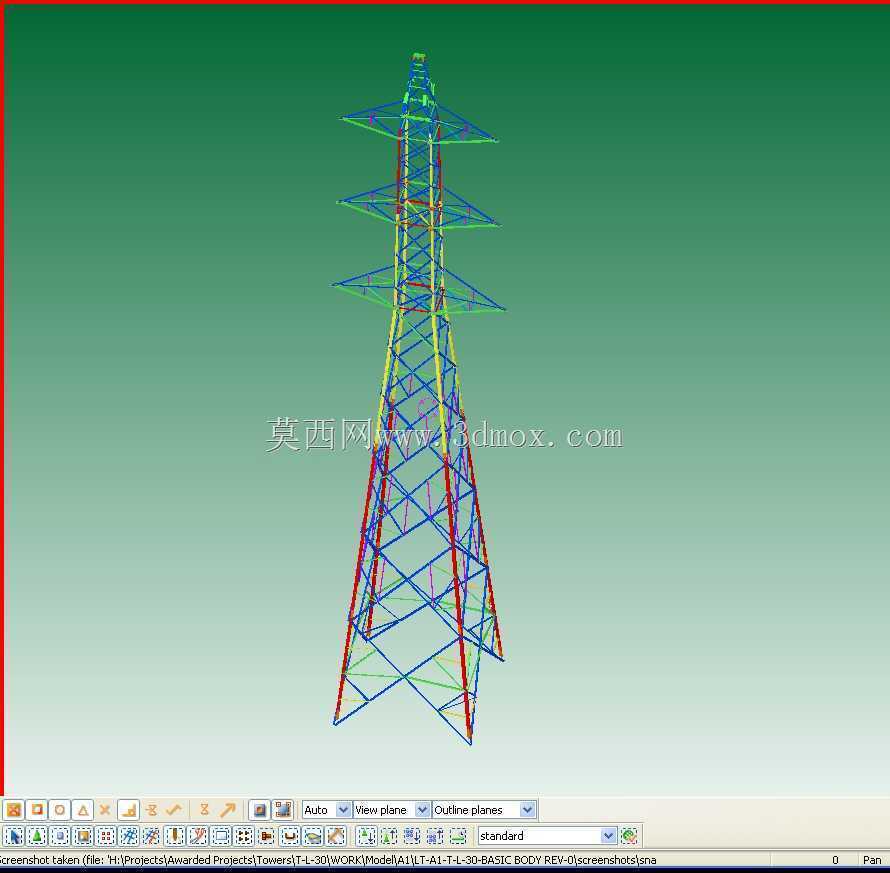

　　设计思路层面，该类铁塔采用空间桁架受力体系进行建模计算，首先根据线路规划确定塔位的水平档距、垂直档距、代表档距参数，结合导线型号、避雷线型号计算各挂点的荷载值，再按照极限状态法进行构件的强度、稳定、长细比验算，节点设计时充分考虑螺栓的排布间距、端距、边距要求，避免节点板应力集中，同时兼顾加工放样、现场组装的便利性，所有构件均采用标准化的角钢规格，减少非标件的使用，降低加工与现场施工的难度。塔身采用变坡度设计，从底部到顶部逐步收窄，既可以降低底部的基础作用力，减少基础工程量，又可以控制顶部的塔头尺寸，节约钢材用量，横担的长度根据不同电压等级的线间距离要求确定，保证不同相导线之间、导线与塔身之间的空气间隙满足工频电压、操作过电压、雷电过电压下的绝缘配合要求。

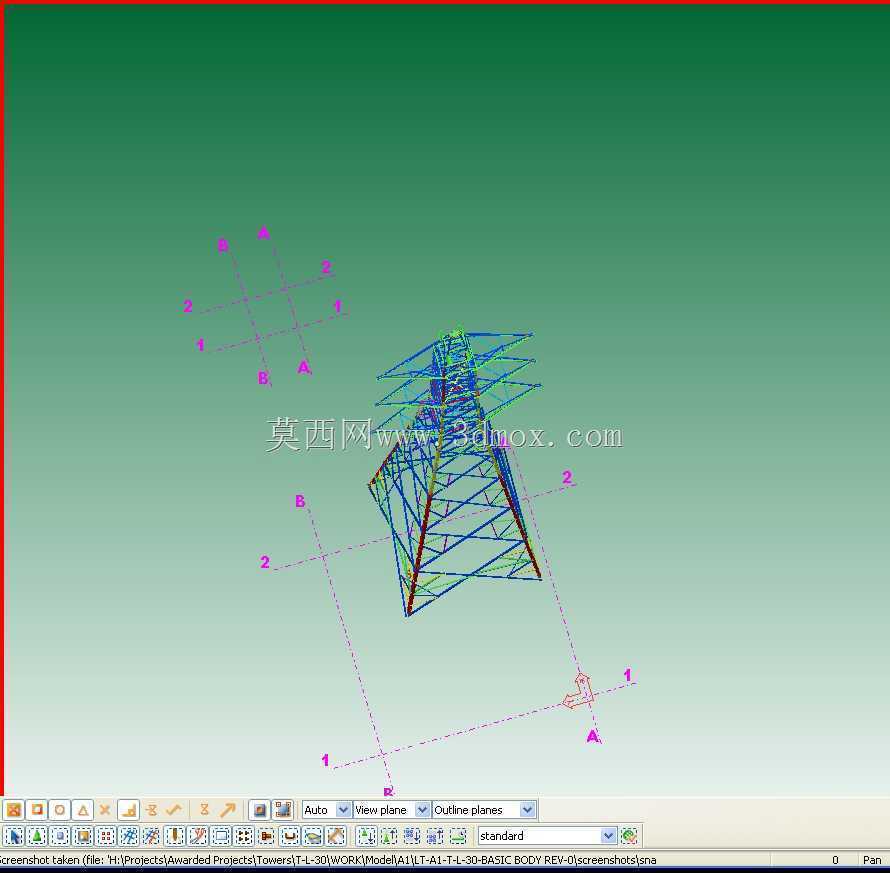

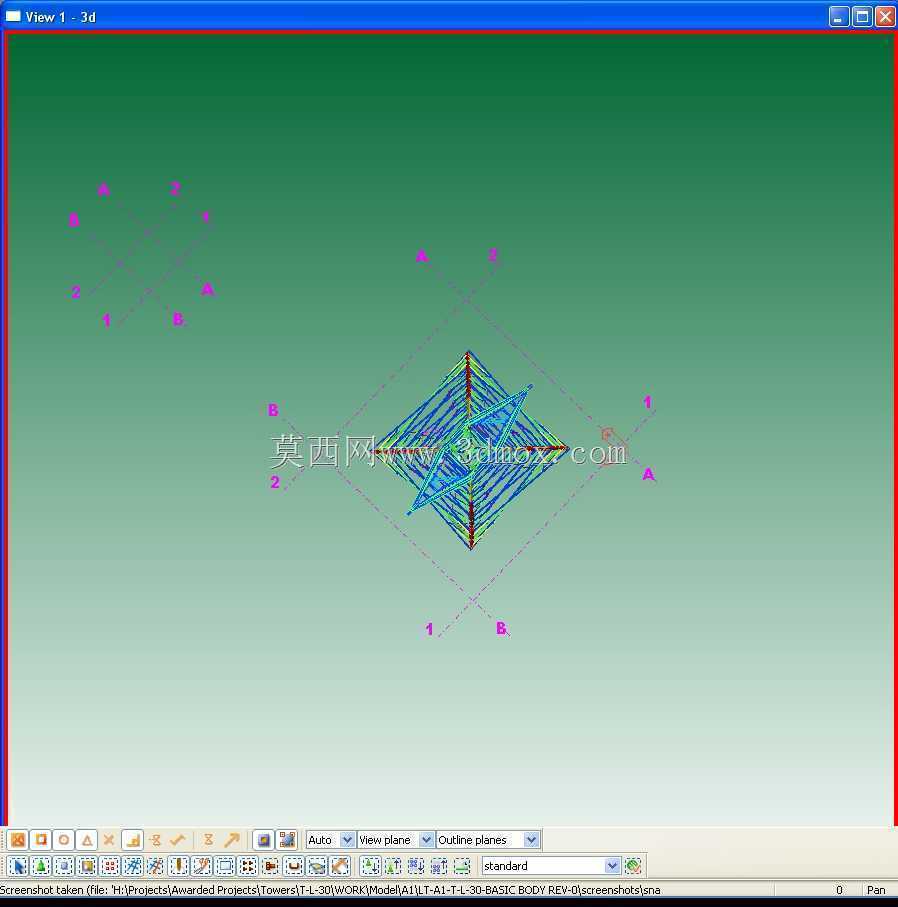

　　外形尺寸与安装边界方面，这类铁塔的底部根开根据呼称高度、荷载等级确定，通常呼称高度越高、设计荷载越大，底部根开尺寸越大，以保证整体结构的抗倾覆稳定性，塔脚部分采用底脚板与基础地脚螺栓连接，安装时需要严格控制基础顶面的标高偏差、地脚螺栓的位置偏差，保证塔脚板能够平稳就位，构件组装过程中需要控制螺栓的紧固扭矩，满足输电线路铁塔施工及验收规范的要求，铁塔安装完成后需要保证整体的倾斜率不超过规范允许值，横担的挂点位置偏差控制在允许范围内，避免影响导线的弧垂观测与架设精度。在实际运维过程中，该类格构式结构的构件外露，便于巡检人员检查螺栓松动、构件锈蚀、外力破坏等缺陷，后期维护成本较低，构件可实现分段更换，无需整体拆除塔体，提升了全生命周期的运维便利性。
