多料仓混合输送储料集成装置结构设计

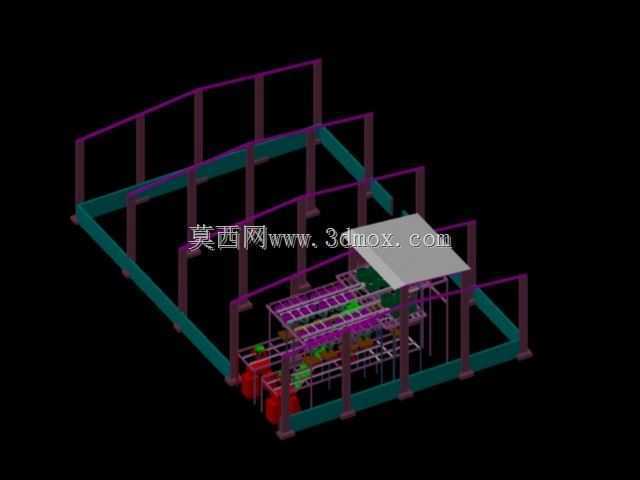

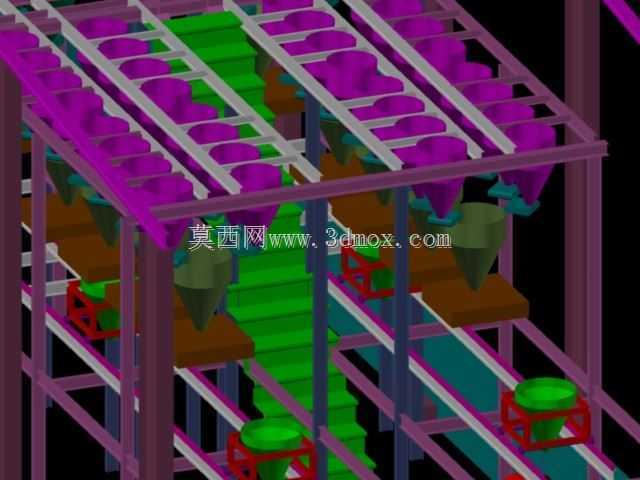

　　这套集成储料混合的设备结构，主要面向散状颗粒、粉体类物料的暂存、配比混合与线边输送场景，常见于食品加工、建材配料、化工原料预处理这类需要多组分物料按序供给的生产环节，能衔接上游原料投料端与下游混炼、成型、包装工序，替代传统分散布置的独立料仓与单台混合设备，减少工序间的物料转运损耗与人工干预频次。从整体结构来看，上层采用阵列式排布的锥底料仓，单仓锥角设计匹配对应物料的安息角参数，避免粉体架桥、颗粒卡料的问题，每个料仓出口对应独立的出料控制工位，可根据配方需求单路或多路同步出料，料仓之间通过型钢焊接的上层机架固定，机架横梁预留了振动器、破拱装置的安装螺孔，适配流动性较差的物料工况时可直接加装辅助出料组件，无需二次改动主体框架。

　　中层的混合输送段采用阶梯式布局，绿色的输送通道承接上层料仓落下的物料，在输送过程中完成初步的物料掺混，通道侧壁设置的挡料边可避免输送过程中物料撒漏，通道下方的支撑立柱采用等间距排布，单根立柱的承载冗余按满仓载荷的1.5倍设计，可适配不同密度的物料存储需求，立柱底部预留的地脚安装孔匹配常规化学锚栓的安装尺寸，安装时无需额外加工底座，降低现场施工的工作量。下层的承接工位采用带定位框的料桶承托结构，红色的定位框架可精准固定周转料桶的位置，混合完成的物料可直接落入料桶完成分装，也可对接下游的密闭输送管道实现连续化生产，定位框架的高度可根据配套料桶的尺寸做上下调整，适配10L到50L不同规格的标准周转容器。

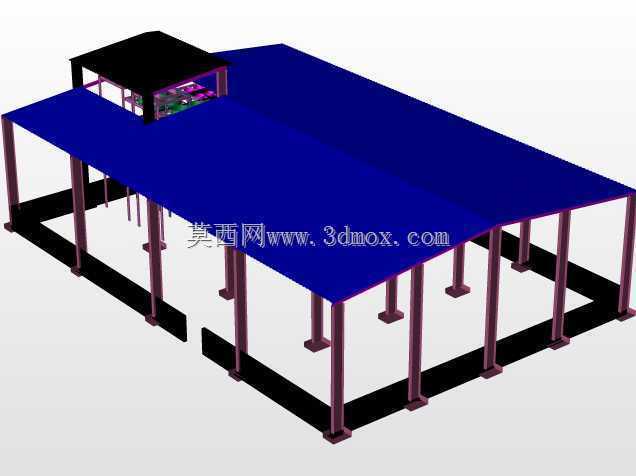

　　设计过程中优先考虑了设备的维护便利性，所有料仓与输送通道的连接位置均采用快拆式法兰结构，清理残留物料、更换易损密封件时无需拆解主体机架，上层机架的走道预留了800mm的操作宽度，操作人员可直接到达每个料仓的顶部完成投料、检修作业，走道边缘的护栏安装位置与料仓出料口的操作空间互不干涉，日常维护时不需要额外拆除防护组件。设备的整体安装边界控制在常规工业厂房的标准柱距范围内，宽度方向不超过3米，长度方向可根据料仓的数量做模块化拓展，单组基础模块可配置8到12个独立料仓，多模块拼接时共用中间的支撑立柱，可减少整体占地面积，适配不同产能规模的生产线需求。料仓的内壁过渡位置全部采用圆角设计，避免物料在边角位置长期堆积变质，

　　输送通道的驱动组件布置在设备的侧方，与物料接触的工作面完全隔离，避免润滑油掉落污染物料，所有与物料接触的结构面均预留了抛光处理的加工余量，可根据食品级、化工级的不同工况要求做对应的表面处理。整套结构的受力传递路径清晰，料仓的垂直载荷通过上层横梁直接传递到主支撑立柱，输送段的动载荷通过中层的斜撑结构分散到相邻立柱，避免局部应力集中导致的框架变形，长期满负荷运行时的结构形变量控制在千分之一以内，不会影响出料口与输送通道的对位精度，也不会因为框架晃动导致物料撒漏。在工位布局上，将出料控制、混合输送、承接分装三个功能段沿垂直方向分层布置，充分利用厂房的垂直空间，相比平面排布的同类设备可节省40%左右的占地面积，同时物料依靠重力完成从料仓到混合段、再到承接工位的流转，减少了中间的提升输送环节，降低了设备的整体能耗与故障点。
