汽车转向拉杆外球头结构三维数模

　　做底盘转向系统匹配的时候，这类外球头是绕不开的核心连接件，很多刚入行的工程师容易把它和内拉杆球头搞混，实际上两者的受力边界、安装角度、摆动余量要求完全不同，外球头直接连接转向节臂，要同时承受车轮传递来的垂向冲击、转向时的横向拉力，还有过不平路面时的多方向扭转力矩，设计时的冗余量如果留得不够，实车跑两万公里就容易出现松旷、卡滞甚至球销脱出的问题。

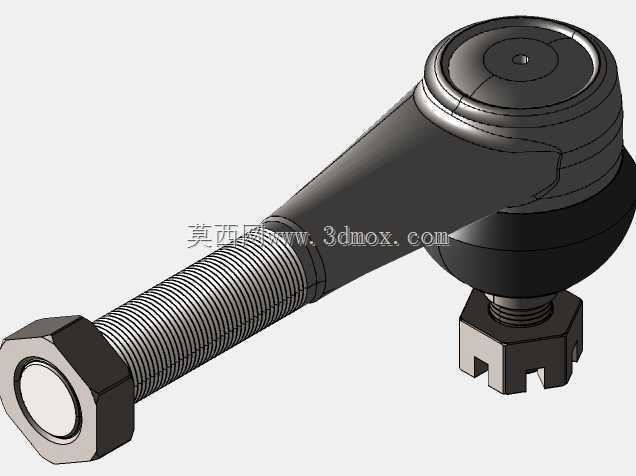

　　从结构上看，这个球头采用了常见的弯臂式结构，杆部加工有连续外螺纹，配套六角锁紧螺母，安装时可以通过旋入深度调整前轮前束值，这部分的螺纹精度一般选6g级，配合锁紧螺母的自锁结构，能避免车辆长期振动导致的螺纹副松脱，很多售后市场的副厂件就是螺纹加工精度不够，跑几千公里前束就跑偏，轮胎偏磨得特别快。球头销的端部采用开槽螺母配合开口销锁止，这是底盘安全件的标准设计，开槽螺母的槽口要对准球销端部的径向通孔，穿入开口销后掰开尾部，完全杜绝螺母回转松脱的可能，这部分的安装扭矩在整车装配工艺里有明确要求，既不能拧太死导致球销转动卡滞，也不能扭矩不足留下松旷隐患。

　　球壳部分采用了封闭的铆压结构，内部的球碗一般选用改性POM或者聚氨酯材料，既要保证球销在里面能灵活多方向转动，又要预留合适的预紧力消除配合间隙，球壳顶部的端盖是铆压封装的，内部填充润滑脂，外部的防尘罩采用耐油橡胶材质，卡箍固定在球壳和球销的颈部，能阻挡泥水、沙尘进入球头内部，避免球碗和球销的异常磨损，很多野外工况作业的车辆，球头损坏大多是防尘罩破损后杂质进入导致的。

　　设计这个零件的三维数模时，首先要确定的是球销的球心位置，这个点直接决定了转向梯形的几何参数，和主销内倾、后倾的匹配关系直接影响转向回正性能和转向沉重感，球销的锥面角度一般选用1:10的标准锥度，和转向节的锥孔配合时，接触面积要达到75%以上，才能保证连接刚性，避免锥面配合处出现微动磨损。弯臂的角度不是随便定的，要结合转向节的安装空间、转向时的最大摆动角度来校核，保证车轮在最大左转、右转角度，以及悬架上下跳动到极限位置时，球头不会和周边的制动管路、减震器、下摆臂发生运动干涉，很多新手建模时只做静态装配，没做运动包络校核，实车打方向时就会出现零件磕碰的问题。

　　安装边界方面，杆部螺纹的长度要满足前束调整的最大行程需求，一般单边预留至少15mm的调整余量，球头弯臂的外形要做圆滑过渡，避免应力集中，尤其是杆部和球壳连接的位置，是应力集中的高发区，圆角半径不能小于2mm，热处理后这个区域的硬度要控制在合适范围，既要保证强度，又不能太脆导致冲击断裂。球销的摆角范围一般要求在±30度以上，满足悬架跳动和转向的复合运动需求，转动扭矩要控制在合理区间，太松会导致路感模糊、高速行驶方向发飘，太紧会导致转向沉重、回正不畅。

　　这类球头广泛应用在乘用车、轻型商用车的转向系统中，是底盘转向的关键安全件，建模时除了要把各个零件的配合尺寸做准确，还要把各个运动副的约束关系理清楚，后续做转向系统运动仿真、悬架K&C特性分析的时候，这个数模的精度直接影响仿真结果的准确性，要是球心位置偏了2mm，整个转向梯形的特性就会完全不对，仿真出来的阿克曼校正率、转向干涉量都没有参考价值。实际选型替换的时候，除了安装尺寸要匹配，还要注意球头的拉伸破坏强度，一般要求能承受不低于30kN的轴向拉力不破坏，才能满足车辆的安全使用要求，毕竟这个零件一旦断裂，车辆会直接失去转向能力，后果不堪设想。
