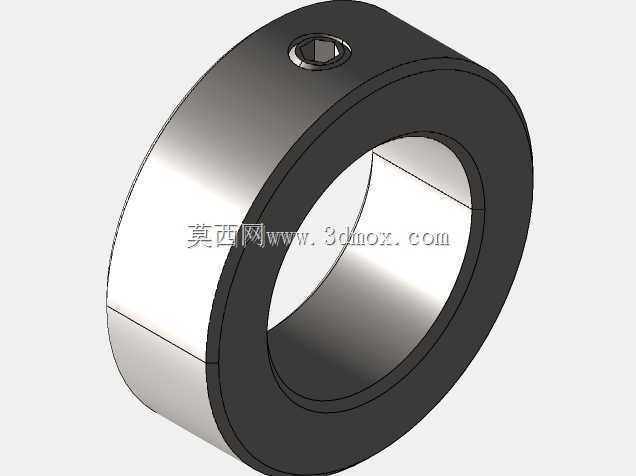

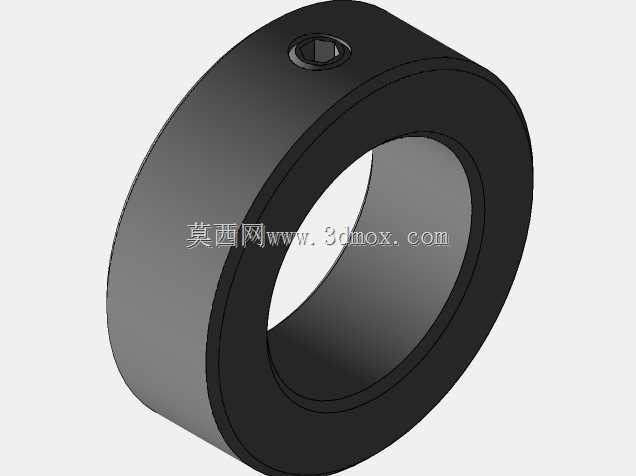

高速赛车防倾杆1-1/4英寸内径锁紧环

　　在场地竞速赛车的底盘调校作业中，防倾杆锁环是很容易被忽略但直接影响侧向支撑表现的小零件，这次建模的这款锁环专门适配1-1/4英寸内径的实心48花键防倾杆，是高速赛道级改装场景里的常用固定件。很多刚接触底盘改装的设计人员容易把这类锁环当成普通的轴用挡圈，实际上两者的受力工况完全不同：普通挡圈只需要承受轴向的限位力，而防倾杆锁环在车辆过弯时，要承受防倾杆扭转带来的周向剪切力，同时还要抵消花键配合间隙带来的微小窜动，一旦锁环松动，防倾杆的预载调校就会完全失效，严重时甚至会出现花键磨损、杆体移位的故障。

　　从实际安装边界来看，这款锁环的内孔严格匹配1-1/4英寸外径的48花键轴，花键齿形的配合公差按照赛车改装常用的H7/g6间隙配合设定，既保证安装时可以顺利滑入杆体，又不会因为间隙过大出现旷量。锁环的外径设计为1-1/4英寸对应的适配尺寸，轴向长度控制在49.5mm，这个长度是经过多轮赛道测试验证的：太短的话锁紧螺钉的压紧力会集中在花键的局部齿面，容易造成齿面压溃；太长则会额外增加底盘的非簧载质量，违背竞速车辆轻量化的设计原则。锁环侧壁设置的紧定螺钉孔是整个零件的核心功能结构，孔位的轴线垂直于锁环内孔轴线，螺钉选用美制细牙螺纹，拧紧时螺钉端面直接抵在花键轴的齿槽位置，相比顶在齿顶的设计，这种抵在齿槽的固定方式可以提供更大的锁紧力矩，不会因为杆体反复扭转出现螺钉滑退的问题。

　　设计这类零件的时候，首先要考虑的是材料选型对应的强度冗余，赛道工况下防倾杆的扭转力矩可以达到数百牛米，锁环的材料通常选用40Cr调质处理，表面做发黑防锈处理，建模时特意在螺钉孔的位置做了局部加厚，避免螺钉拧紧时孔壁出现应力开裂。很多新手建模时容易忽略的细节是锁环内孔的入口倒角，这个倒角不仅是为了安装时方便导入花键轴，更重要的是可以避免安装时刮碎花键表面的防腐涂层，同时减少应力集中。另外锁环的外圆没有做多余的减重槽设计，不是没有考虑轻量化，而是因为这类锁环安装位置靠近悬架摆臂，行驶中会带起路面的碎石和泥沙，如果开减重槽很容易积存泥沙，长期使用后会造成锁环锈蚀难以拆卸，反而增加后期维护的成本。

　　从应用场景延伸来看，这类锁环不止用于高速赛车的防倾杆固定，在一些工业设备的花键轴轴向限位场景也可以通用，只要轴径、花键参数匹配，都可以替代普通的轴端锁紧装置。建模过程中对花键齿形的还原是重点，48花键的齿距很小，建模时如果齿形公差控制不好，实际装配时就会出现卡滞或者间隙过大的问题，所以在绘制齿形时严格按照美制花键标准的齿厚、齿高参数建模，同时对螺钉孔的位置做了对称度校验，保证螺钉压紧时锁环不会出现偏斜，避免锁环偏斜造成的内孔与杆体不同轴，进而出现的局部磨损问题。实际装车调校时，这类锁环通常是成对使用，分别固定在防倾杆衬套的两侧，通过调整两个锁环的位置可以微调防倾杆的有效工作长度，进而改变防倾杆的扭转刚度，适配不同赛道的调校需求，所以锁环的轴向尺寸一致性要求很高，建模时对两端面的平行度公差也做了对应设定，保证锁紧后两个端面可以完全贴紧衬套端面，不会出现倾斜导致的衬套偏磨。
