锈死螺栓螺母手动松脱助力扳手结构

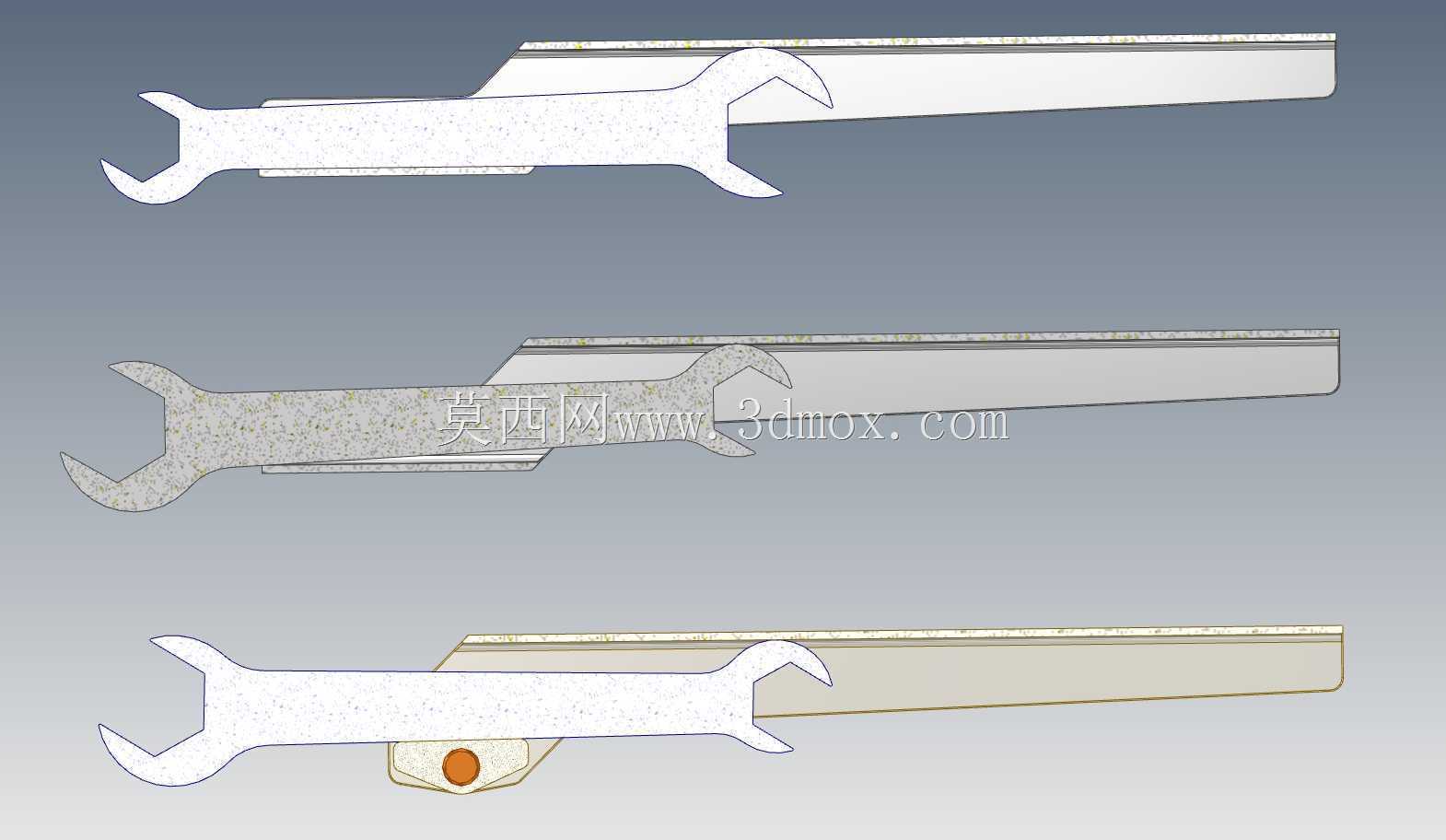

　　在设备运维、老旧机械拆解、户外设施检修的现场作业场景里，最常碰到的棘手问题之一就是长期暴露在潮湿、多尘、腐蚀环境下的螺栓螺母出现锈死咬合，普通开口扳手受限于力臂长度，加上咬合面锈层的粘滞阻力，往往需要额外加套管增力，不仅操作时容易打滑蹭伤螺母棱角，甚至可能因为发力角度不当造成扳手断裂、螺栓杆弯折，耽误检修进度。这款手动松脱助力工具，就是针对这类现场痛点做的结构优化设计，核心是通过杠杆增力结构放大输入扭矩，不需要额外搭配加长套管，就能在狭窄作业空间内输出足够的拆卸力矩，解决锈死连接件的拆卸难题。从结构设计逻辑来看，整体采用分体式杠杆布局，前端是标准开口扳手头，尺寸适配常规外六角螺母的对边宽度，开口处做了加厚处理，

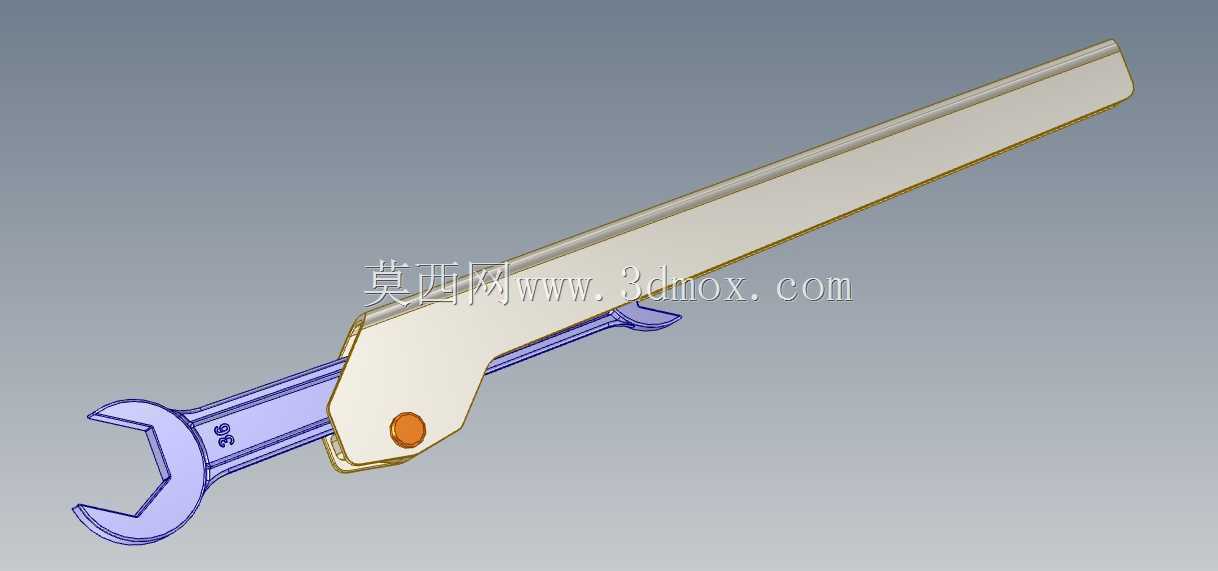

　　避免大扭矩作用下开口出现涨开变形，扳手头和中部的杠杆座采用刚性连接，保证力矩传递的同轴度，减少力的损耗。中部的杠杆座是整个工具的核心受力部件，上面设置了可转动的长力臂手柄，手柄和杠杆座之间通过销轴连接，销轴位置做了偏心设计，当扳手头卡紧螺母之后，压下长手柄，就能通过杠杆比放大手部施加的握力，直接作用在螺母上形成扭转力矩，相比普通固定长度扳手，同等手部施力下输出扭矩可以提升3倍以上，完全覆盖常规M8到M16规格锈死螺栓的拆卸扭矩需求。考虑到现场作业的复杂工况，整个工具的外形尺寸做了紧凑化处理，闭合状态下整体长度控制在300mm以内，最大宽度不超过40mm，能够伸入设备框架缝隙、管道夹层这类狭窄作业位置，不会因为工具尺寸过大出现干涉。

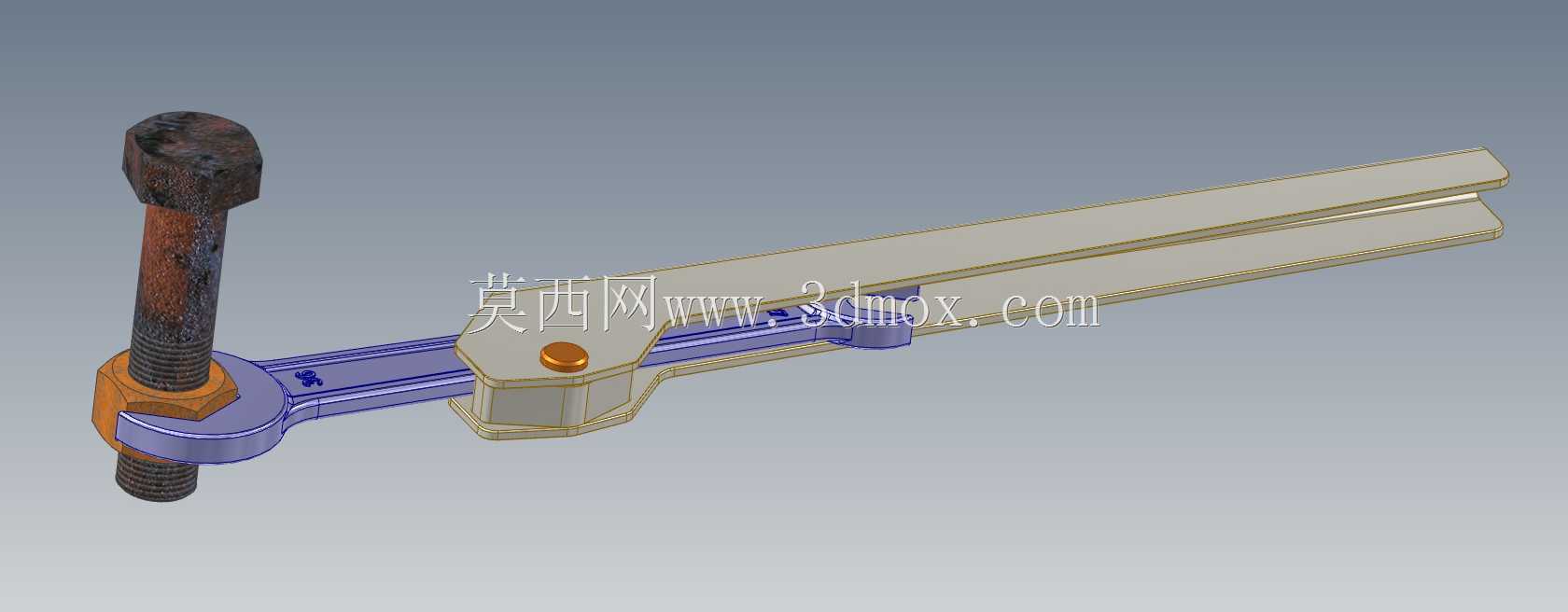

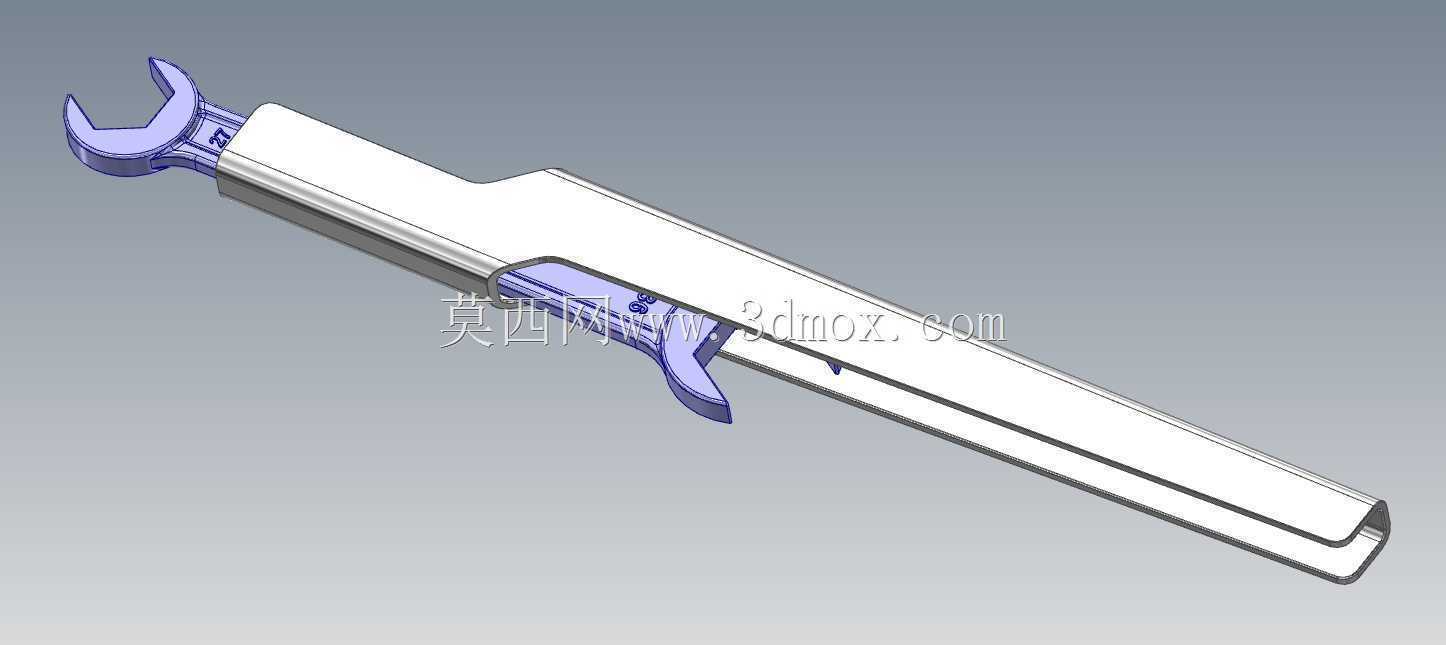

　　手柄部分采用双杆平行结构，既提升了手柄的抗弯强度，避免大扭矩下手握位置出现弯折变形，同时双杆之间的镂空结构也能减轻整体重量，长时间手持作业不会产生明显的负重感。杠杆座上的销轴固定端采用铜质衬套，减少反复转动带来的磨损，延长工具的使用寿命，衬套和销轴之间预留了微小间隙，即使工具表面沾附油污、锈屑，也不会出现转动卡滞的问题。在实际使用逻辑上，作业时只需要将前端开口卡紧待拆卸的螺母，确保开口和螺母六方面完全贴合，没有偏斜，之后一只手扶住前端扳手头保持卡紧状态，另一只手反复压下、抬起长手柄，就能通过棘轮式的步进转动逐步拧松锈死的螺母，不需要像普通扳手那样每转动一个角度就取下扳手重新卡位，大幅提升拆卸效率。针对锈层较厚、咬合特别紧的螺栓，

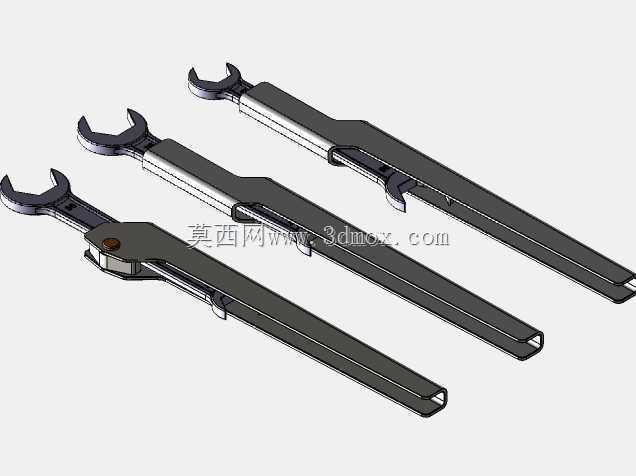

　　也可以在手柄末端施加瞬间冲击力，利用冲击力矩打破锈层的粘滞状态，比普通扳手的敲击作业更安全，不会因为敲击偏移造成螺母棱角损坏。设计过程中也充分考虑了工具的通用性，前端开口可以根据常用螺栓规格做系列化替换，不需要更换整个杠杆主体，就能适配不同规格的连接件，降低运维工具的配置成本。整个结构没有复杂的弹性零件、精密传动部件，所有受力部件都采用实心金属结构，抗冲击、抗过载能力强，即使在工地、矿区这类恶劣作业环境下，也不容易出现结构损坏，日常维护只需要定期清理销轴位置的污物，涂抹少量润滑脂就能保证转动顺畅，不需要复杂的保养流程。和市面上常见的增力扳手相比，这款结构没有采用复杂的行星齿轮增力结构，整体零件数量少，加工难度低，普通机加工车间就能完成全部零件的加工制作，制造成本更低，同时因为没有精密齿轮结构，对作业环境的适应性更强，沾附泥沙、锈屑之后也不会出现齿轮卡滞、打齿的问题，更适合户外、野外的无维护作业场景。在安装边界方面，工具作业时只需要在螺母周围预留出50mm的操作空间，保证扳手头能够完全卡入螺母，同时手柄有上下60度的摆动空间就能完成作业，对于贴板安装、沉台安装的螺栓，只要螺母外露高度超过5mm，就能可靠卡紧作业，不会因为螺母外露长度不足出现打滑脱开的问题。扳手头的开口端面做了倒角处理，卡入螺母时能够自动导正，即使视线受阻的盲操作位置，也能快速卡准螺母位置，提升作业的便捷性。
