集成式循环阀齿轮传动装置结构设计

　　在流体控制、精密传动类设备的配套结构设计中，这类集成到外壳盒内的循环阀齿轮装置，主要适配需要长期免维护运行的工况场景，常见于密闭流体回路的阀位驱动、小型精密动力传输单元，比如工业温控循环系统、密闭流体管路的调节阀驱动模块，这类场景往往不允许频繁拆解维护，对传动单元的可靠性、空间集成度有极高要求。

　　从实际用途来看，这套装置核心是通过定比齿轮组完成动力的减速与扭矩传递，直接驱动循环阀的阀芯完成开度调节，整套传动结构完全内置于集成外壳中，不需要额外加装独立的传动防护壳体，能大幅缩减整套阀组的安装占用空间，避免外露传动结构带来的粉尘侵入、润滑脂泄漏问题。

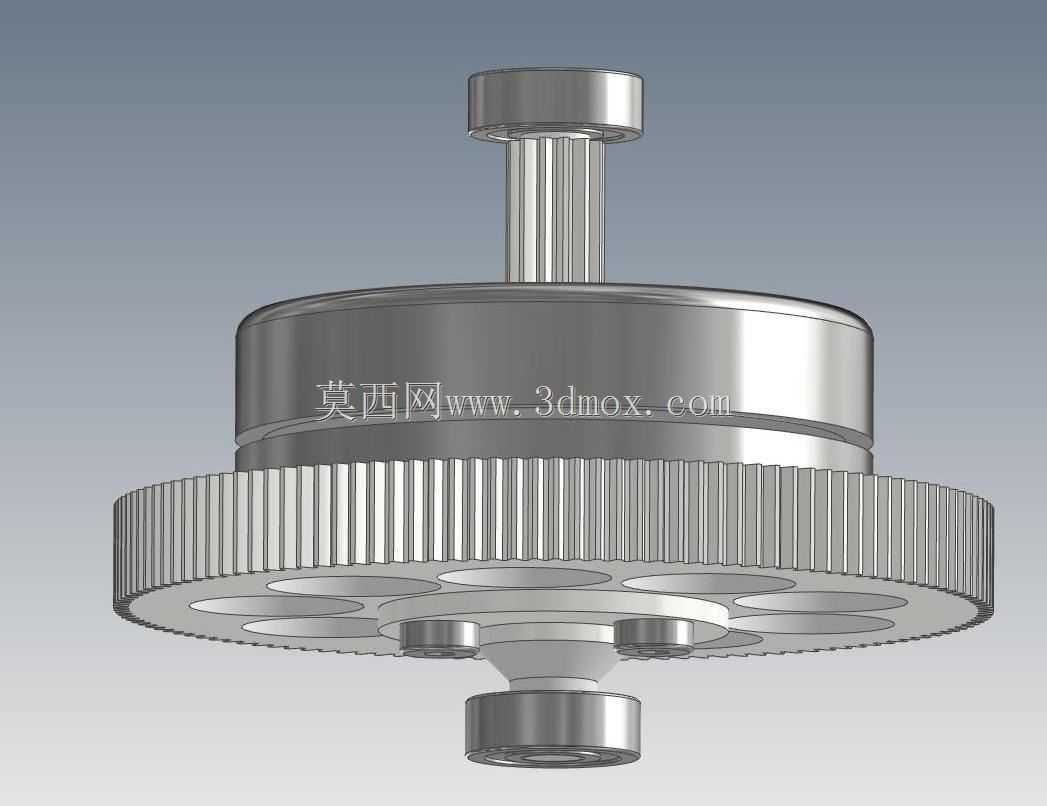

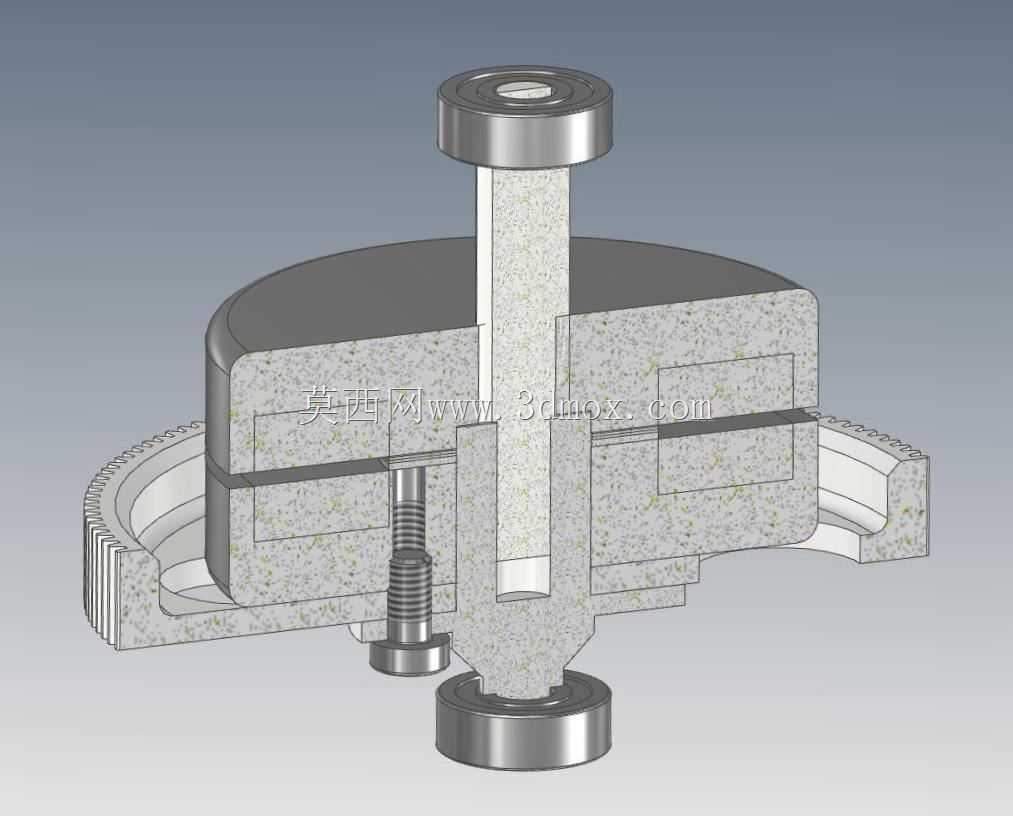

　　功能特性上，这套传动结构匹配1500RPM的输入转速，可稳定输出20±1Nm的工作扭矩，输出轴端可承受300N的径向负载，完全满足常规工业循环阀的驱动负载需求；传动效率达到0.94，能有效降低动力传输过程中的功率损耗，减少驱动端的动力配置冗余。结构中集成的磁性联轴器，一方面可以实现无接触的动力传递，彻底杜绝传统机械轴穿壳体带来的密封泄漏问题，另一方面自带扭矩限制功能，当阀芯卡滞、负载超过设计阈值时，磁性联轴器会自动打滑脱开，避免齿轮轮齿受冲击载荷断裂、驱动电机堵转烧毁的故障。设计中针对轴向间隙做了两阶段调整结构，可以在装配阶段根据实际加工公差微调齿轮啮合间隙，将输出轴的传动滞后值控制在设计要求范围内，同时保证齿轮啮合不会因为间隙过小出现卡滞、磨损加剧的问题。壳体壁厚设计为不小于1mm，在满足结构强度、支撑内部齿轮轴系的前提下，尽可能压缩整体壁厚尺寸，控制整套装置的重量与外形体积。整套结构设计满足6700小时无润滑、无维修的运行要求，适配无法定期补充润滑脂、拆解维护的密闭安装场景。

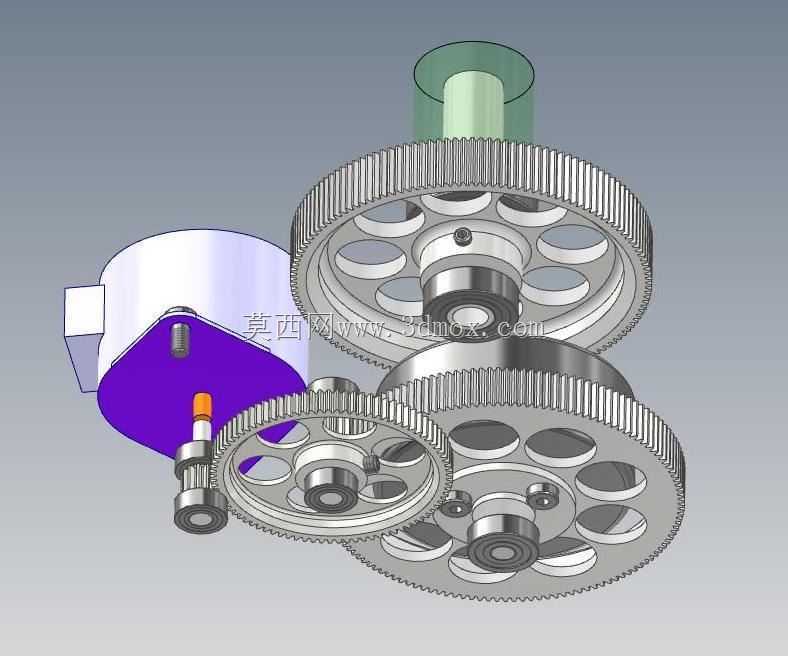

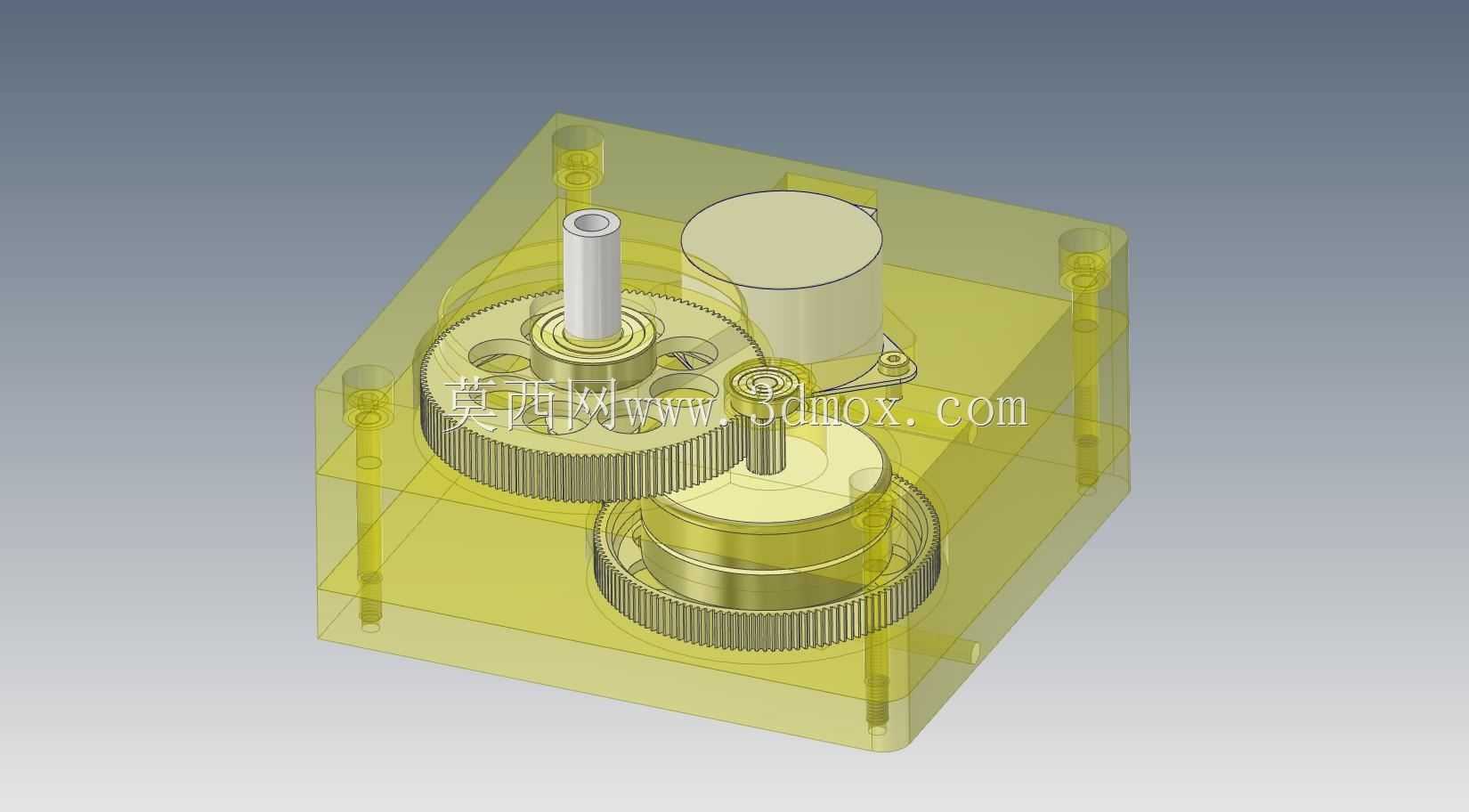

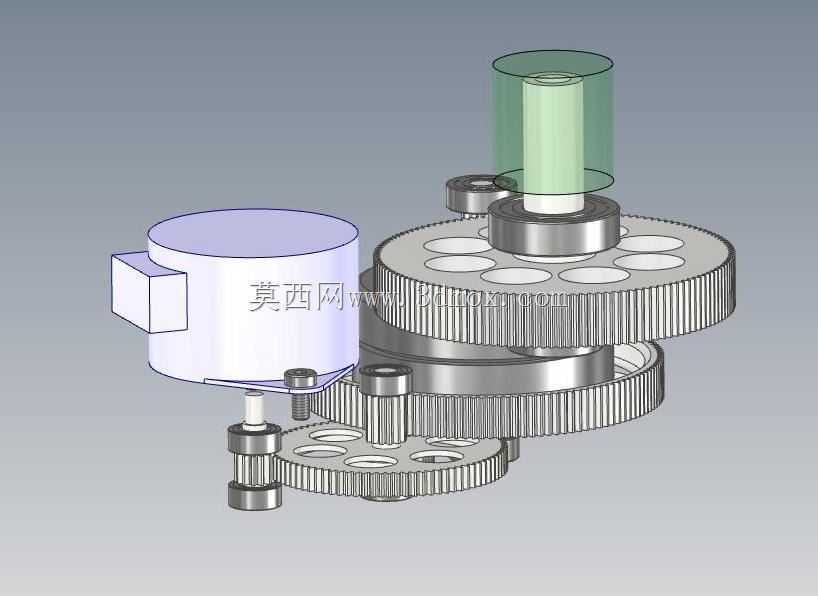

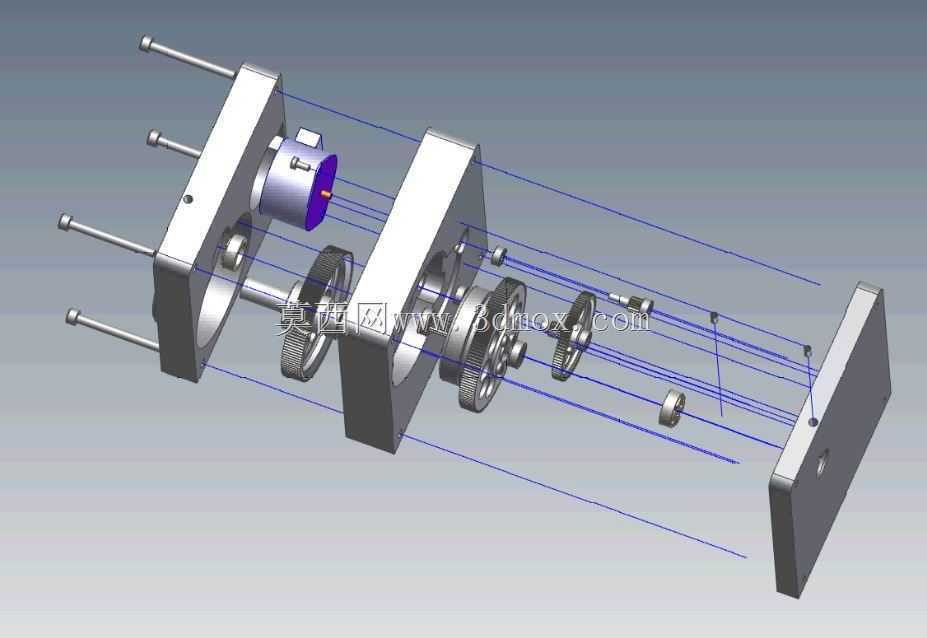

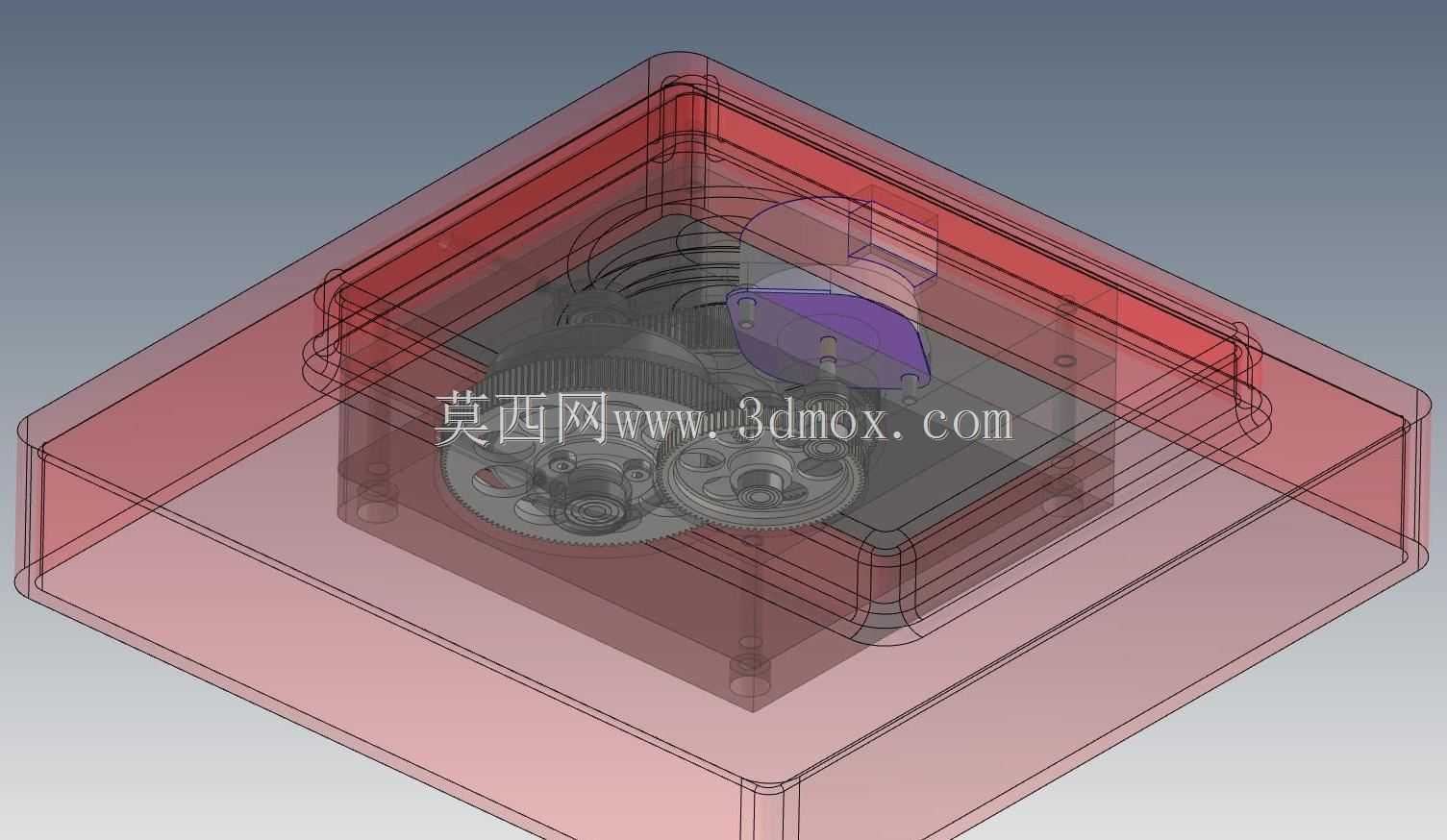

　　设计思路上，首先是优先满足集成化需求，将所有齿轮传动组件、联轴器、输出轴支撑结构全部整合在外壳盒的内部空间中，外壳既作为传动结构的防护封装件，同时也作为齿轮轴的安装支撑基体，省去了独立的传动箱壳体零件，减少了零件数量与装配工序。齿轮参数匹配500:1的传动比，通过多级齿轮副的合理排布，在有限的盒体空间内完成大传动比的动力传输，齿轮排布时充分考虑各轴系的支撑跨度，保证轴的挠度在允许范围内，避免齿轮啮合偏载导致的磨损加快、传动噪音增大问题。磁性联轴器的布置位置选在输入侧，直接与驱动电机输出轴对接，扭矩限制的触发阈值设定为额定输出扭矩的1.2倍，既保证正常传动时不会出现打滑丢转，又能在过载时及时脱开保护后端结构。间隙调整结构采用轴向垫片加微调顶丝的组合形式，装配时先通过垫片完成轴承预紧的粗调，再通过顶丝微调齿轮轴的轴向位置，精确控制啮合侧隙，调整完成后通过锁止结构固定位置，避免运行过程中出现间隙偏移。

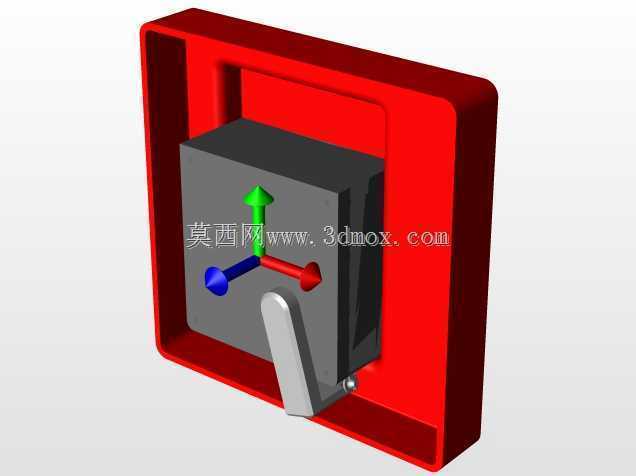

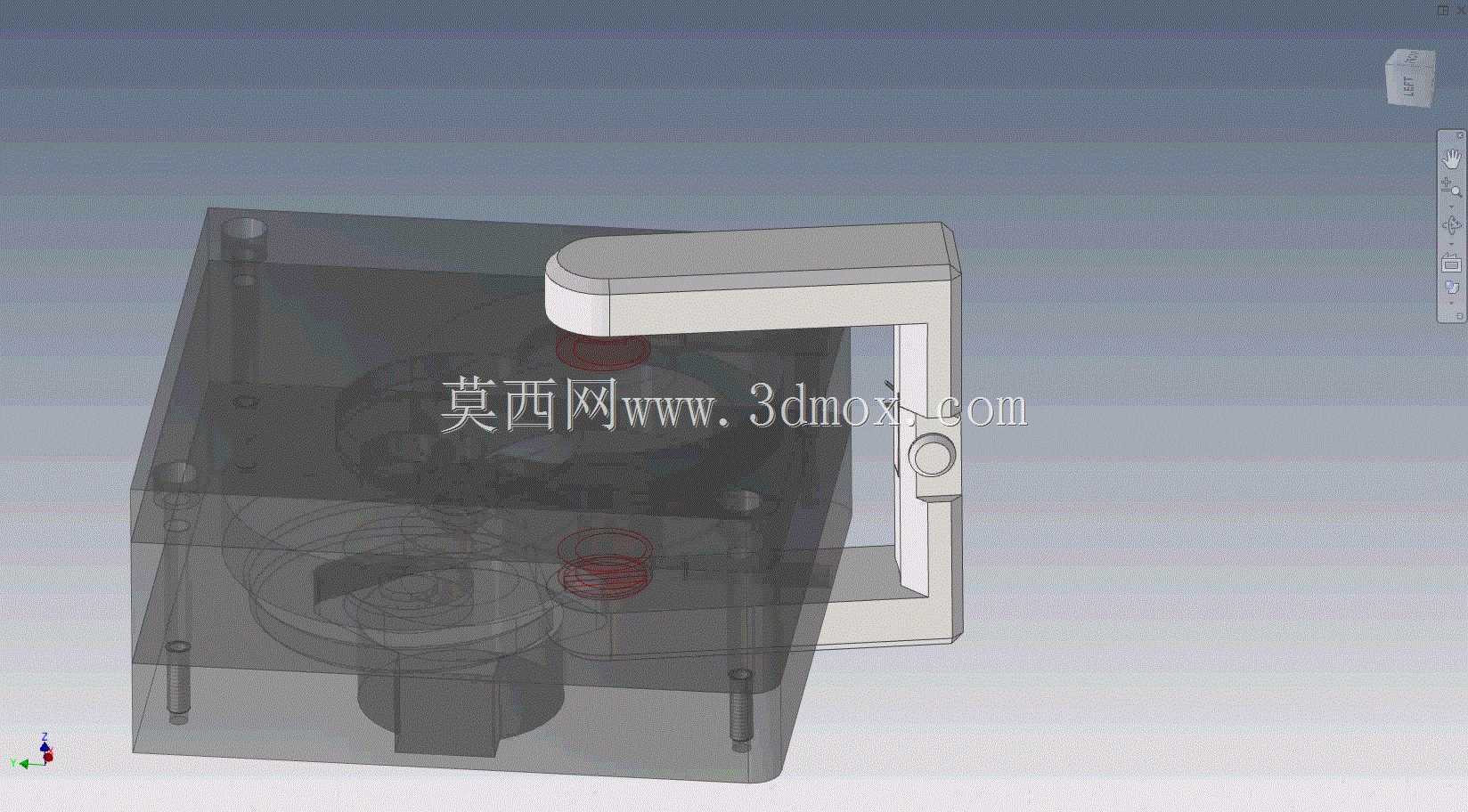

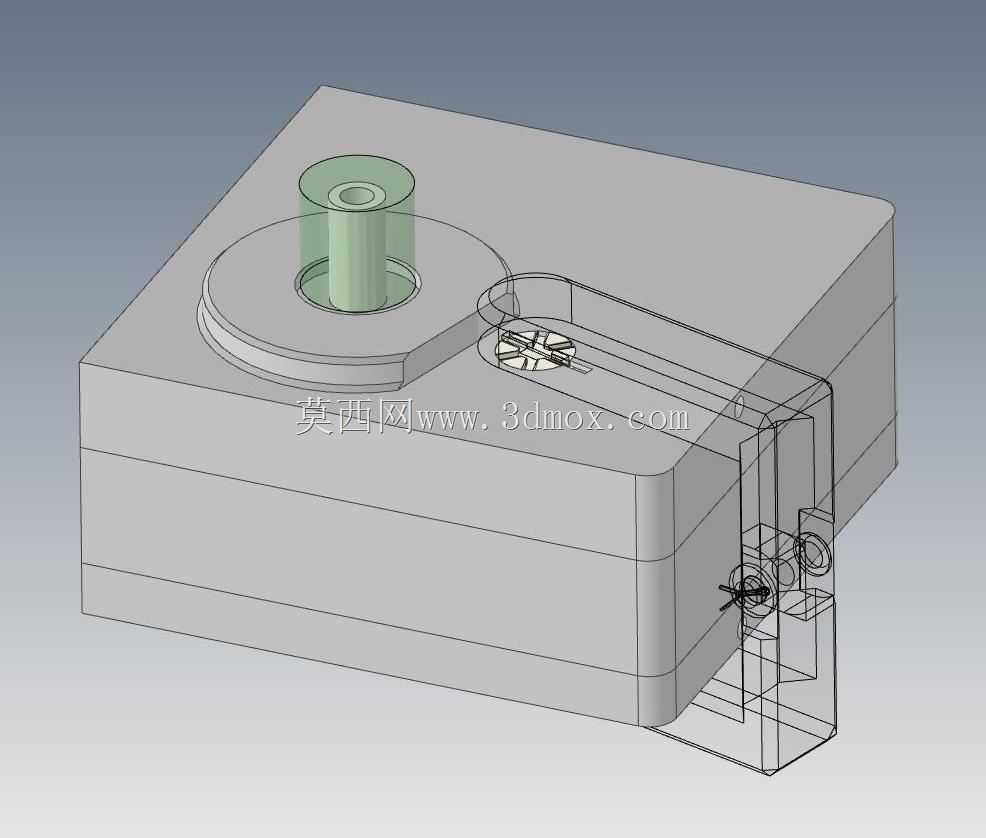

　　外形尺寸与安装边界方面，整套装置的外轮廓完全适配外壳盒的内部安装空间，所有突出结构均不超出盒体的安装基准面，输入轴端的对接位置预留标准的电机安装接口，可直接匹配常规规格的驱动电机安装法兰，不需要额外制作转接板；输出轴端的连接尺寸匹配通用循环阀的阀芯对接接口，安装时只需要将整套装置通过盒体周边的安装孔固定在阀组的安装基面上，完成输入输出轴的对接即可投入使用，不需要额外调整传动结构的啮合位置。壳体的安装面平面度设计要求控制在0.05mm以内，保证安装后轴系的平行度符合齿轮啮合的精度要求，避免安装误差带来的额外负载。所有内部转动结构的润滑采用自带的固体润滑涂层，不需要额外填充润滑脂，从根源上避免了润滑脂泄漏污染管路介质的风险，适配对洁净度有要求的流体循环场景。
