钢带式喉箍紧固连接件结构设计

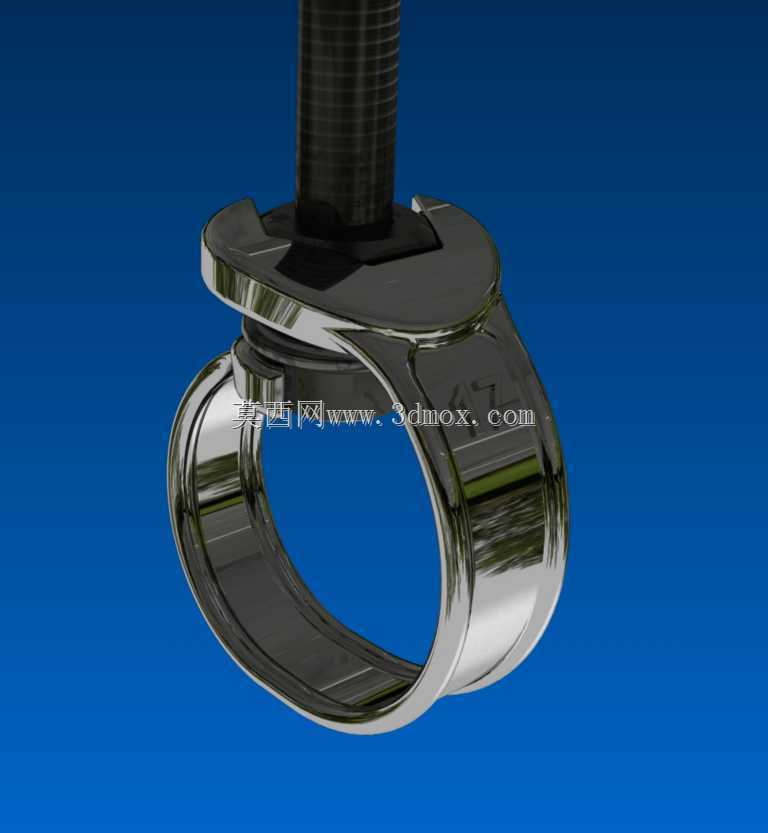

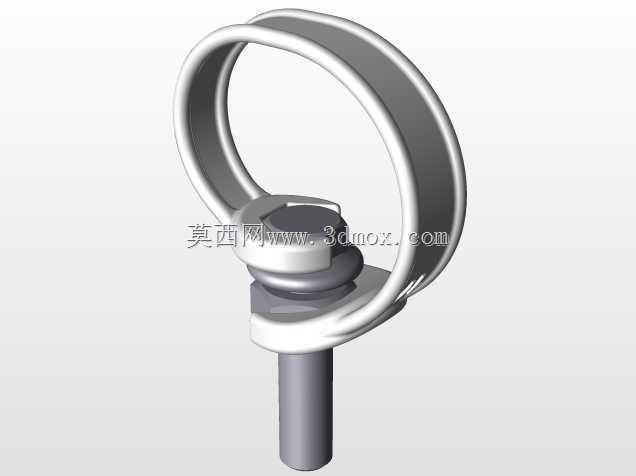

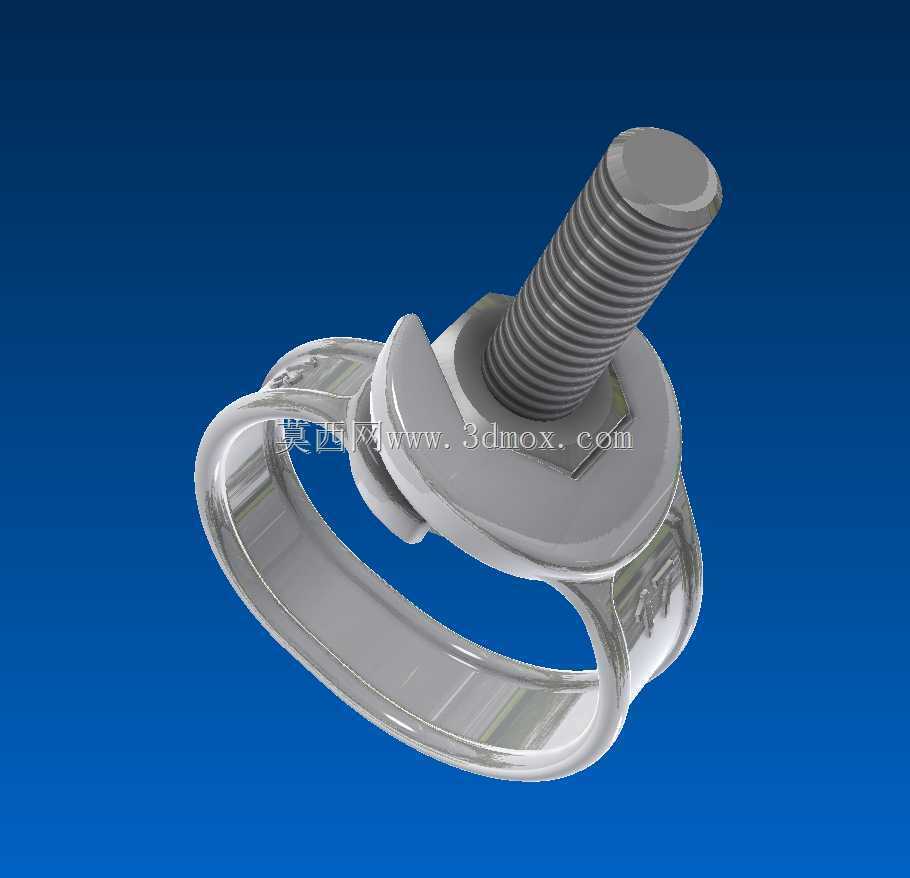

　　在流体输送管路布设、小型设备油路气路装配、家用给排水管线安装、车用胶管固定等场景里，这类钢带喉箍的使用频率极高，相比传统铁丝捆扎、管卡焊接的固定方式，它的可调范围更大，对不同壁厚的软管适配性更强，安装后不会出现应力集中割破胶管的问题，也能在后期维护时快速松脱重复使用，不会像一次性扎带那样拆卸即报废。从结构设计逻辑来看，这款喉箍采用环形钢带作为主体抱紧结构，钢带边缘做了圆弧卷边处理，避免钢带锐边直接接触被固定的胶管外壁，在拧紧过程中卷边结构能顺着胶管外壁的形变自然贴合，不会因为局部压强过高切伤橡胶层，导致管路渗漏甚至胶管断裂。顶部的紧固组件采用螺栓配合带卡槽的压块结构，螺栓头部为标准外六角结构，可适配普通开口扳手、

　　套筒甚至活动扳手操作，不需要专用工具就能完成拧紧作业，压块上的卡槽刚好卡住钢带两端的翻边，螺栓转动时会带动钢带两端同步收紧，不会出现钢带打滑、单侧偏移的问题，保证整个环形抱紧力均匀分布在胶管圆周上。实际选型时需要注意，这类喉箍的抱紧范围有明确的边界，安装前要确认被固定管路的外径落在喉箍的最小收拢直径和最大张开直径区间内，如果管路外径接近最小收拢值，要避免过度拧紧导致钢带变形失圆，如果接近最大张开值，要检查钢带啮合齿的咬合长度，避免咬合量不足导致受震动时松脱。安装过程中要先将喉箍套在胶管外侧，待胶管完全套入对接硬管接头后，再将喉箍移动到接头的凸台后侧位置，不要直接压在接头端面或者胶管悬空段，拧紧时要交替感受扳手的力矩，

　　当胶管表面出现轻微均匀的压痕、管路受轴向拉力不出现滑移即可，不需要过度施加力矩导致螺栓滑牙或者钢带被拉裂。在车用进气系统、冷却水管路的应用场景中，这类喉箍还要耐受发动机舱的高低温交变、油污侵蚀以及持续震动，因此钢带本身采用了表面钝化处理的碳素钢材质，螺栓部分做了镀锌防锈处理，长期在复杂工况下使用也不会出现锈死无法拆卸的问题。和蜗杆传动式喉箍相比，这款结构的收紧速度更快，只需要转动较少的螺栓圈数就能达到所需的抱紧力，适合批量装配的生产线使用，同时压块与钢带的接触面积更大，拧紧时的压强分布更均匀，不会出现蜗杆式喉箍常见的钢带局部被压出凹痕、反复拆装后钢带断裂的问题。在小型净水设备、气动工具的管路连接中，

　　这类喉箍的紧凑结构不会占用过多安装空间，环形钢带的外侧没有突出的尖锐结构，不会和周边的其他管线、设备外壳发生干涉，安装后整体外观整洁，也避免了突出部件勾挂其他管线造成安全隐患。设计建模时要重点关注钢带的弯曲半径，卷边的圆弧尺寸要和钢带厚度匹配，避免卷边处出现应力集中导致钢带断裂，螺栓与压块的配合间隙要控制在合理范围，既要保证螺栓转动顺畅，又要避免间隙过大导致收紧时压块偏斜，造成抱紧力不均。
