四缸发动机排气歧管结构设计

　　这款四缸发动机用排气歧管，是内燃机进排气系统里直接影响排气效率、发动机输出特性的核心部件，日常在小排量乘用车、轻型商用车的直列四缸动力总成上应用极广，不管是自然吸气还是小排量涡轮增压机型，这类等长优化的歧管结构都能很好适配。从实际装车的功能逻辑来看，它的核心作用是把四个气缸燃烧后排出的高温高压废气，有序汇集到排气总管端，顺畅输送到三元催化、消声尾排系统，同时还要尽可能避免各缸之间的排气干涉，减少排气残留，提升气缸的换气效率，直接关系到发动机的动力输出平顺性、燃油经济性，甚至排放达标水平。

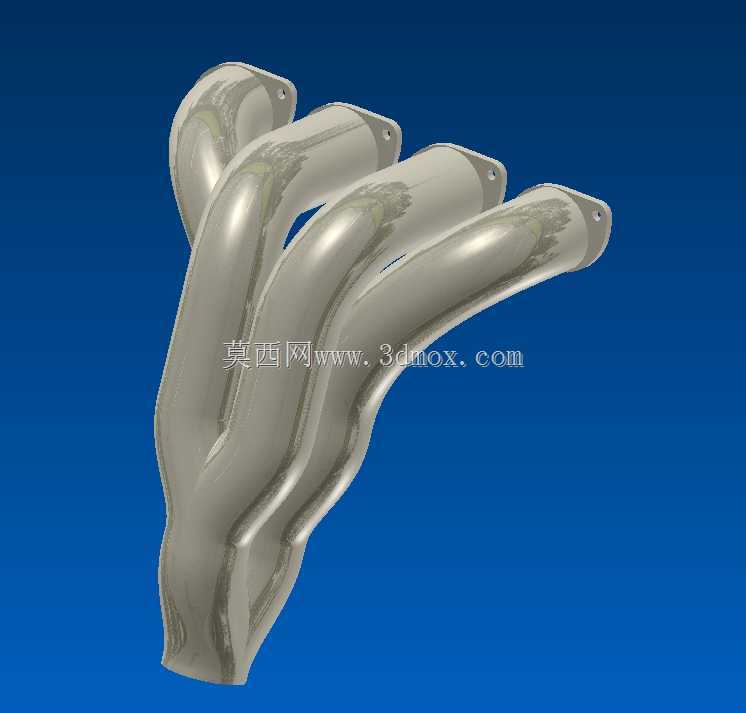

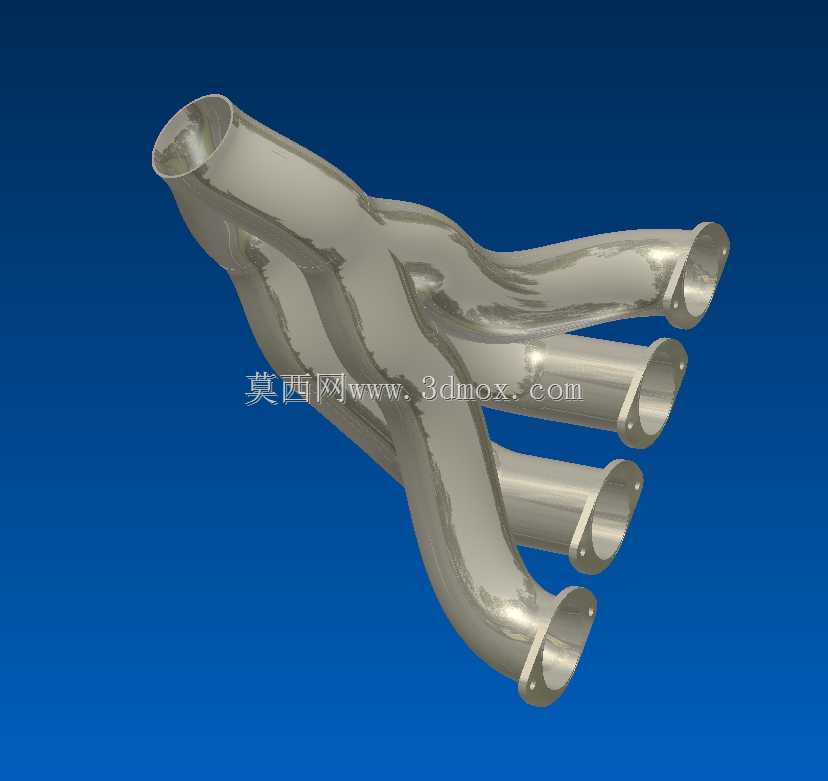

　　做这个结构设计的时候，首先要考量的是各缸排气支管的长度均衡性，你能看到四个支管从法兰端到汇流交汇段的走向做了平滑的弯曲过渡，没有突兀的直角弯折，就是为了让每个气缸排出的废气到达汇流腔的时间差尽可能小，避免某一缸排气时，高压废气倒灌进相邻处于排气行程末端的气缸，挤占新鲜混合气的进入空间。四个支管的入口法兰是对应发动机缸盖的排气道位置设计的，每个法兰端面都预留了螺栓安装孔位，安装时需要配合耐高温密封垫片，保证和缸盖结合面的密封性，防止高温废气泄漏，毕竟排气侧工作温度动辄数百摄氏度，一旦出现漏气，不仅会影响机舱内其他附件的工作寿命，还会导致排气背压异常，干扰氧传感器的检测精度。

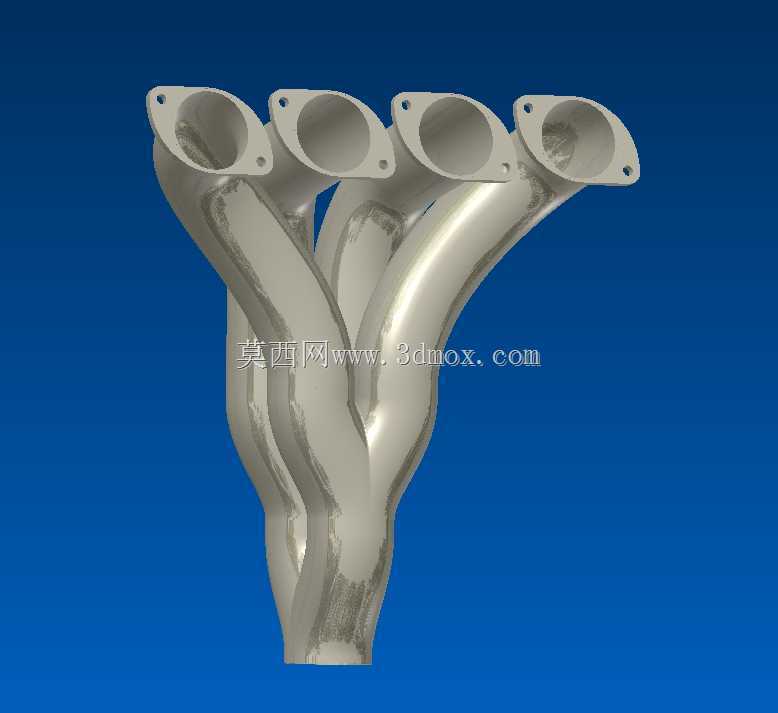

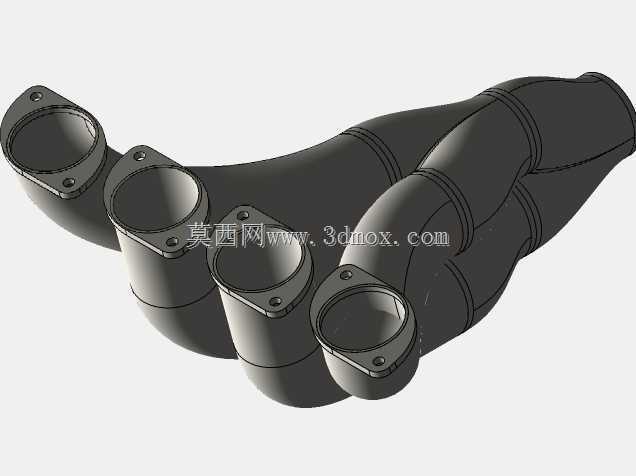

　　从安装边界来看，入口端的四个法兰接口的中心距完全匹配直列四缸缸盖的排气道布置间距，不需要额外改动缸盖结构就能直接适配对应机型，出口端是单一的圆形连接端口，用来对接下游的三元催化器入口，端口同样带法兰安装边，通过卡箍或者螺栓连接就能固定，整个歧管的外轮廓尺寸做了紧凑化处理，弯曲的管路走向充分避让了发动机舱内的防火墙、转向助力管路、冷却水管路等周边部件，不会出现装车后运动干涉的问题。管壁的厚度设计也兼顾了结构强度和轻量化需求，既要承受排气脉冲带来的持续振动、高温下的热变形，也要尽可能降低自身重量，减少发动机总成的整体负重。

　　在实际工程验证阶段，这类歧管结构还要考虑热胀冷缩带来的应力影响，平滑的弯管结构能更好地释放热应力，避免长期高温工作后出现焊缝开裂、法兰变形的问题。管路内壁的顺滑度也有明确要求，不能有明显的凸起或者台阶，不然会增加排气阻力，抬升整体排气背压，背压过高会直接导致发动机排气不畅，高转速下的动力输出受限，油耗也会随之上升。不同于老式的铸铁排气歧管，这种等长优化的分支汇流结构，还能更好地利用排气脉冲效应，在特定转速区间形成一定的抽吸效果，帮助气缸更彻底地排出废气，提升充气效率，对于自然吸气机型来说，这种结构对低扭表现的提升尤为明显。

　　设计过程中还要兼顾生产工艺的可行性，弯管段的曲率半径设置在合理区间，不会因为弯度过小导致加工时出现管壁褶皱、变形的问题，各个法兰的安装孔位位置度公差严格控制，保证装车时能顺利对位，不需要现场扩孔或者强行掰动管路对位，减少装配应力，避免后期使用中因为应力集中出现断裂故障。整个管路的走向布局，还预留了足够的氧传感器安装位置空间，方便在汇流端安装前后氧传感器，实时监测排气中的氧浓度，给ECU提供喷油量调整的信号依据，满足排放控制的硬件要求。
