带旋转握柄金属手轮结构设计

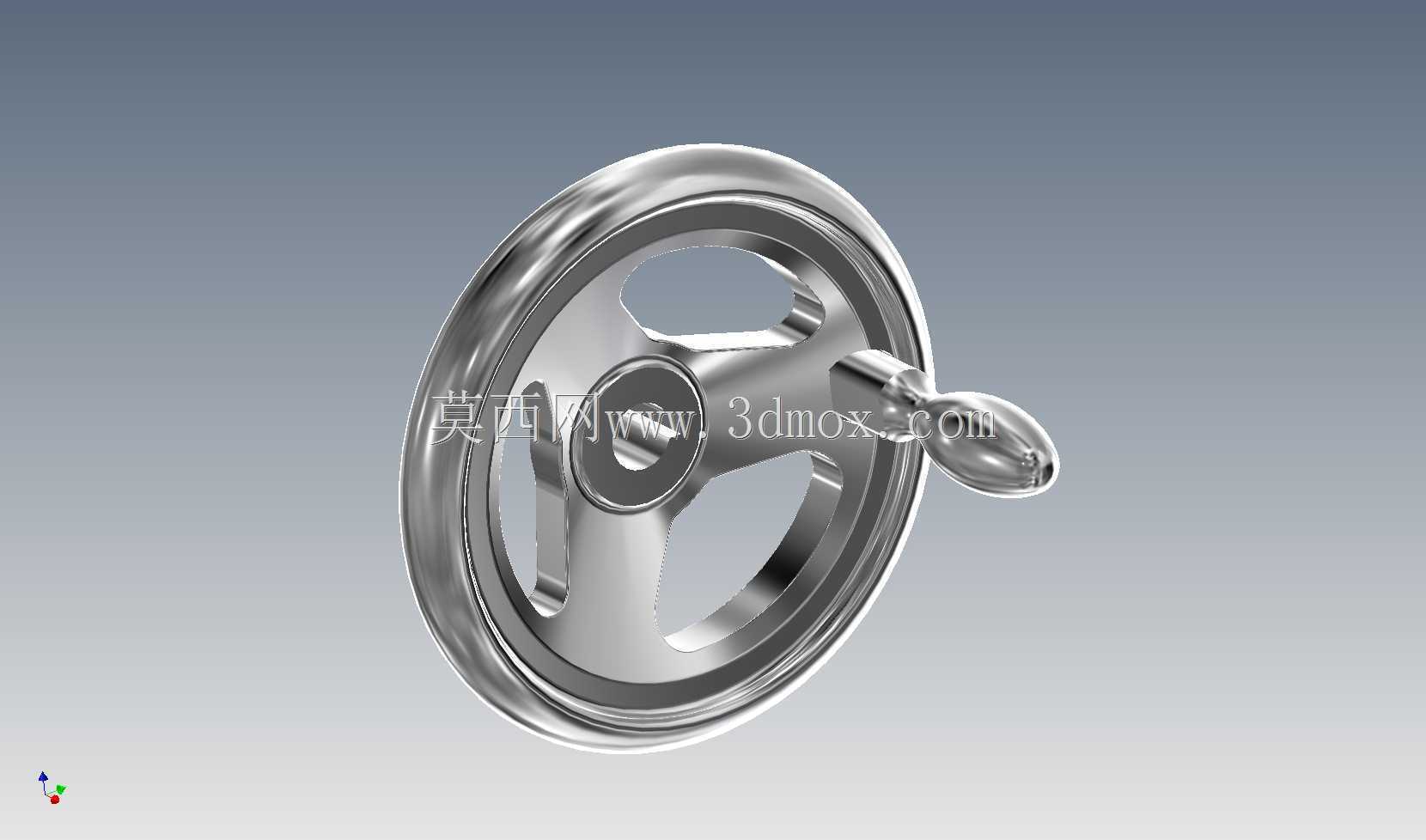

　　这类带侧置旋转握柄的金属手轮，是工业设备手动操作回路里极为常见的执行端部件，日常在机床进给调节、阀门开度控制、工装夹具锁紧、印刷设备辊距调整、输送线张紧度微调等场景都能见到它的应用。和无握柄的光面手轮不同，侧置的可旋转握柄能让操作人员在转动轮盘时无需持续变换手部握持位置，单手握持握柄即可完成整圈旋转操作，在需要快速大行程调节的工况下，操作效率比普通轮盘高出不少，同时握柄自身的转动结构能避免手部与轮盘同步转动产生的摩擦剐蹭，长时间操作也不会造成手部磨损。

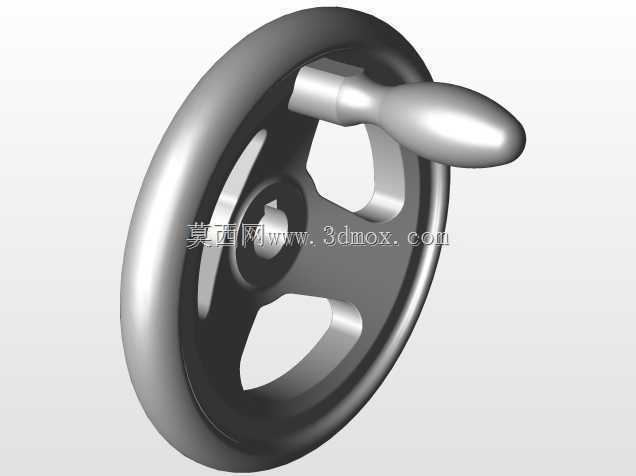

　　从结构设计逻辑来看，整个手轮采用轮缘、轮辐、轮毂一体化的金属成型思路，轮缘做了圆弧过渡的加厚处理，一方面提升整轮的抗扭刚度，在操作人员施加较大转动力矩时不会出现轮缘变形，另一方面圆滑的外缘也能在无握柄辅助操作时，提供舒适的握持触感，不会因为锐边造成手部划伤。三根均匀分布的轮辐采用等强度截面设计，从轮毂到轮缘的截面厚度逐步变化，在保证整体结构强度的前提下尽可能减少冗余材料，降低手轮自身的转动惯量，操作时不会因为轮体过重产生操作迟滞。轮毂中心设置了与设备转轴配合的安装孔，孔位可根据适配轴的形式加工成键槽孔、方孔或者D型 cut 面，保证扭矩传递的可靠性，不会出现手轮与转轴相对打滑的问题。侧置的握柄通过销轴连接在轮缘的安装凸台上，握柄可绕销轴自由旋转，握柄表面做了抛光镀铬处理，既提升防锈能力，也能减少握持时的摩擦力，握柄的末端做了圆头收边，避免操作时勾挂衣物或者划伤操作人员。

　　在安装边界的考量上，这类手轮的安装适配需要重点关注三个尺寸维度：首先是轮毂中心安装孔的直径与配合公差，需要和设备伸出的操作轴做过渡配合，保证装配后无明显旷量，键连接的情况下需要保证键槽的位置度公差，避免装配时键无法顺利嵌入；其次是手轮的整体外径，需要根据操作力矩的需求选择，需要较大操作力矩的工况（比如大口径截止阀调节、重型机床尾座锁紧）选择大直径轮盘，利用杠杆原理降低操作力，需要紧凑安装空间的工况则选择小直径轮盘，避免轮盘突出设备表面过多造成误碰；第三是握柄收拢后的外伸尺寸，握柄在非操作状态下可自然垂落，此时的外伸轮廓需要在设备的安全防护边界内，避免设备运行过程中突出的握柄勾挂周边管线或者对过往人员造成磕碰。

　　实际应用中，这类手轮的材质多选用铸铁镀铬或者304不锈钢，铸铁材质的手轮成本更低，刚度充足，表面镀铬后能满足常规车间环境的防锈需求，适合普通机床、通用输送设备的常规工况；不锈钢材质的手轮耐腐蚀性更强，适合食品加工设备、化工设备、户外露天设备这类有防腐要求的场景。设计建模过程中，轮辐与轮缘、轮毂的衔接位置都做了圆角过渡处理，避免应力集中导致的受力断裂，握柄与轮缘的连接销轴处设置了限位结构，避免握柄转动时从安装位脱出，同时销轴的配合间隙控制在合理范围，既保证握柄转动灵活，也不会因为间隙过大产生晃动异响。在设备选型匹配时，除了安装尺寸的适配，还需要核算手轮能承受的最大扭矩，确保操作人员施加正常操作力时，手轮的结构强度能满足扭矩传递需求，不会出现轮辐断裂、轮毂开裂的问题，对于需要频繁操作的工位，还可以在握柄位置加装防滑胶套，进一步提升操作的舒适度与摩擦力，避免手部出汗打滑。
