橇装式小型加油站点整体结构三维设计

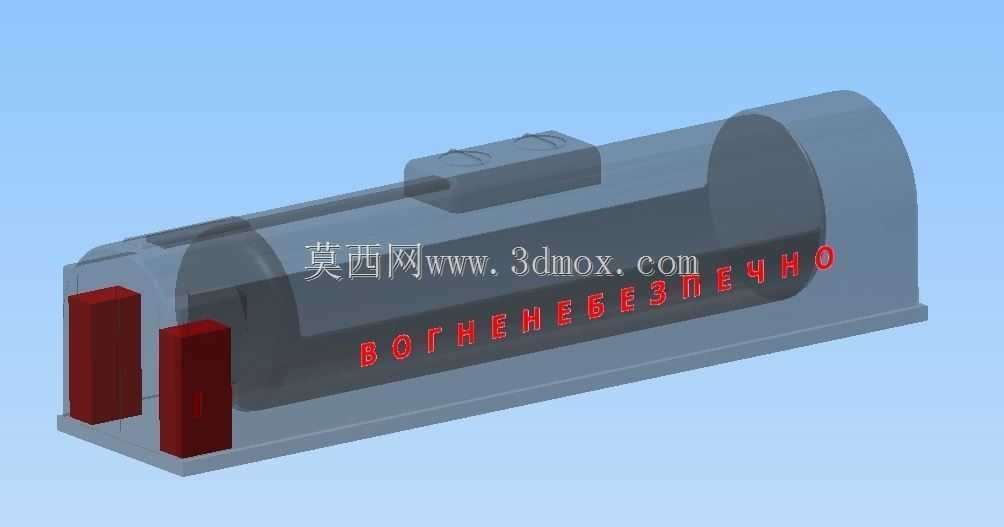

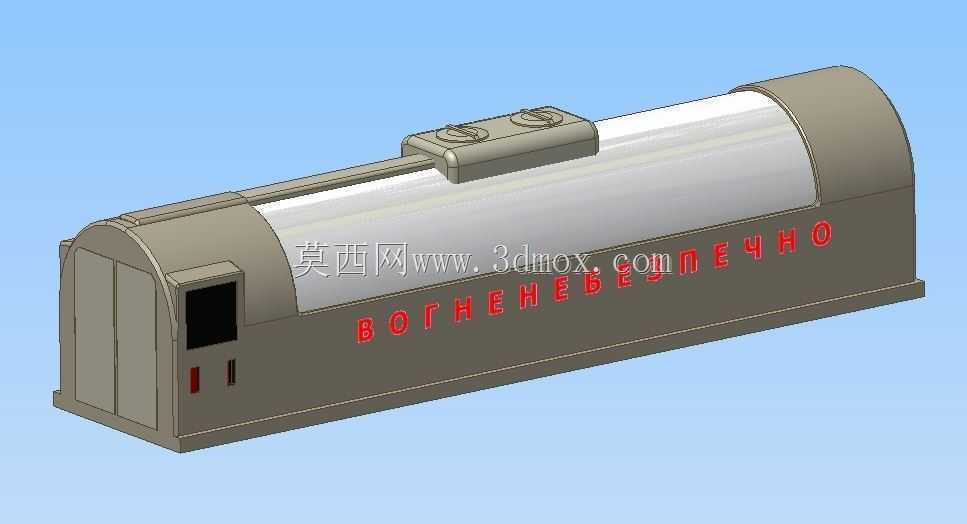

　　在偏远矿区临时作业点、乡村应急补给点、大型工程施工场地内部这类不具备固定加油站建设条件的场景中，橇装式小型加油装置是解决燃油补给需求的核心设备，本次设计的小型加油站点整体结构，完全围绕这类分散式、短周期部署的燃油补给需求展开，所有结构设计均兼顾运输便利性、现场安装效率与运行安全要求。从整体布局来看，设备采用一体化橇装集成设计，将储油舱、操作舱、顶部作业平台整合为一个整体单元，储油舱采用圆弧过渡的罐式结构，相比方形储油结构能更好承受内部燃油的静压力，同时减少运输过程中的风阻，罐体外部设置的加强筋沿罐体轴向均匀分布，可避免长距离运输过程中罐体受颠簸产生形变。操作舱设置在罐体侧部，舱门采用内嵌式密封结构，舱内预留加油机安装位、

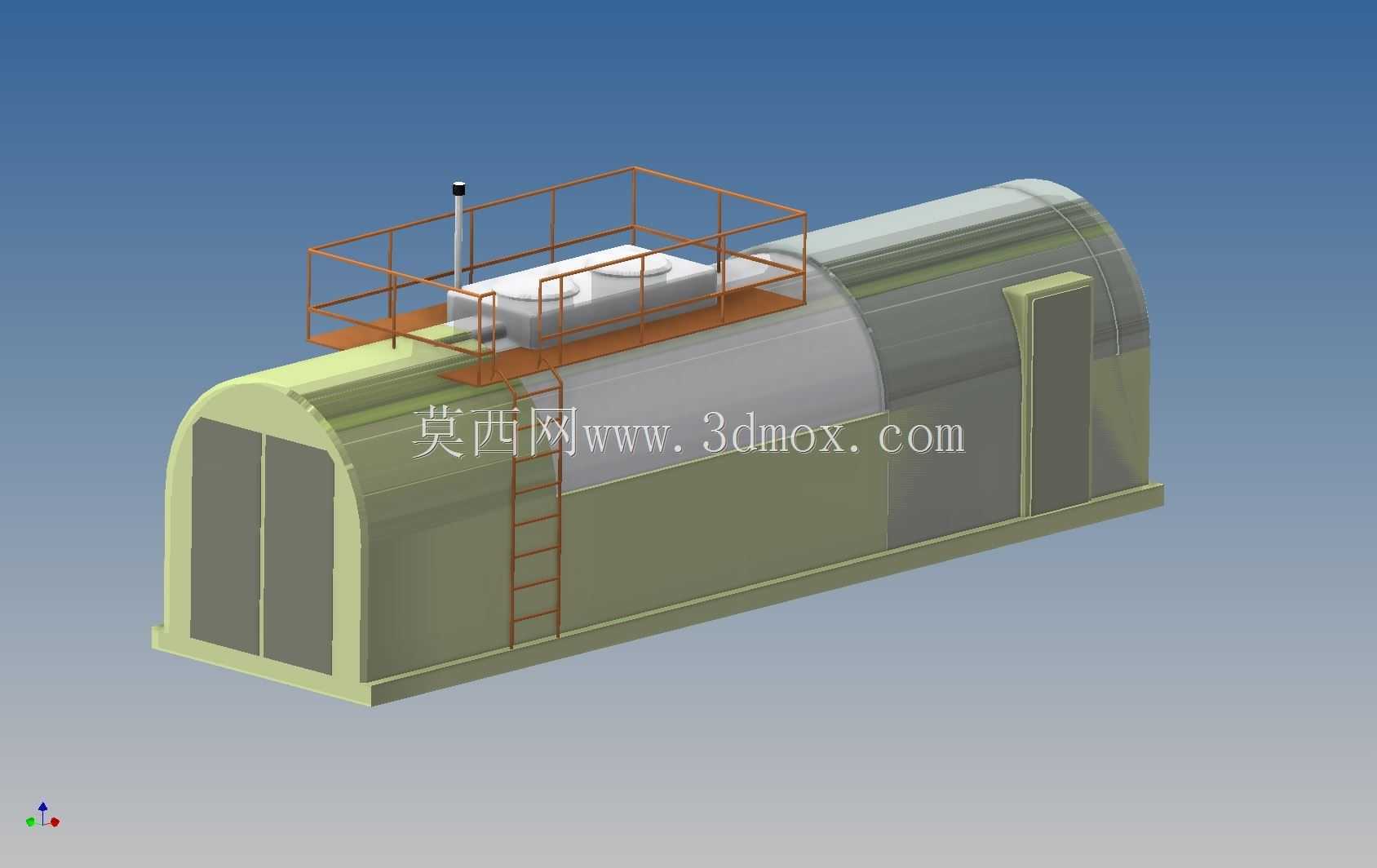

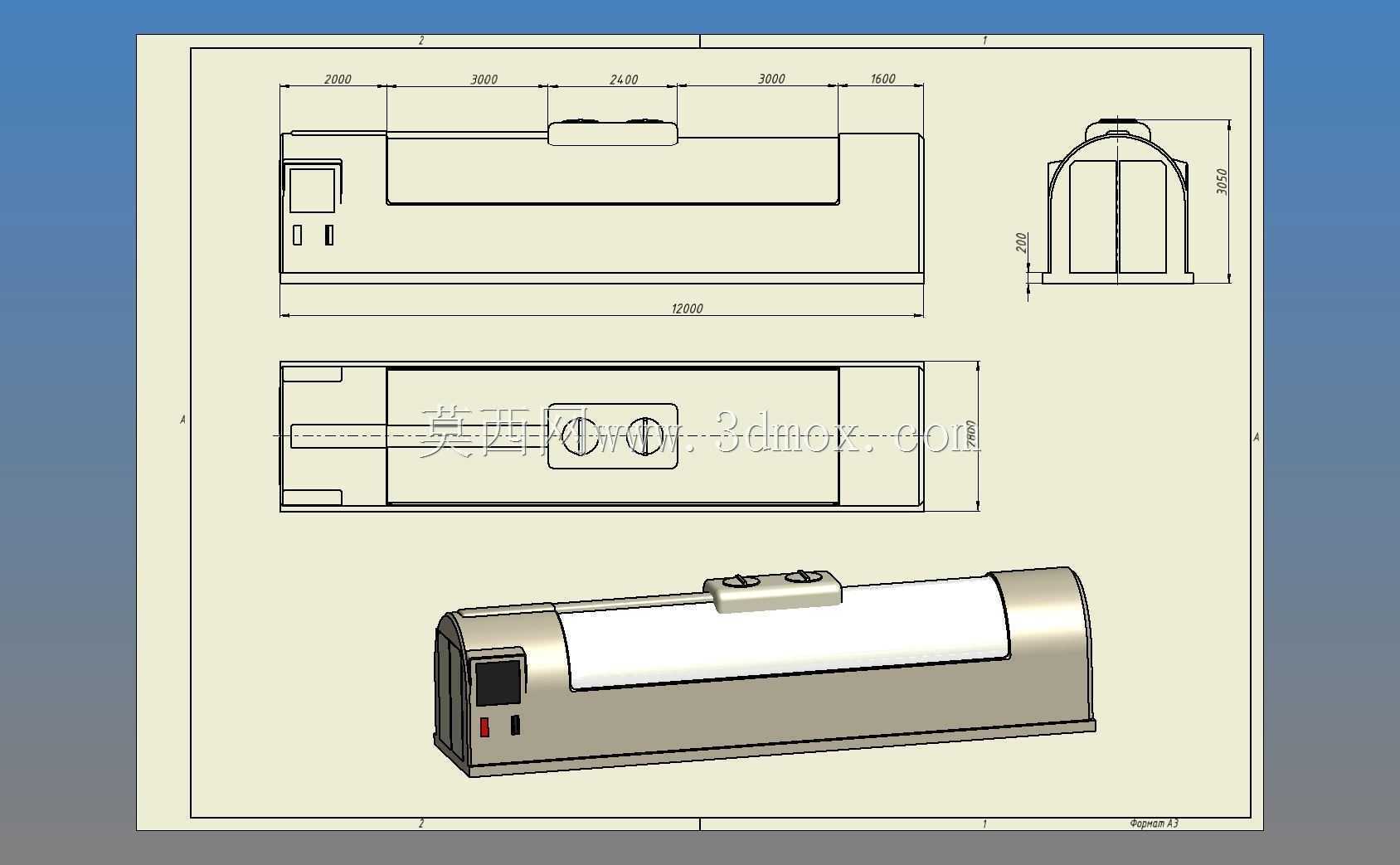

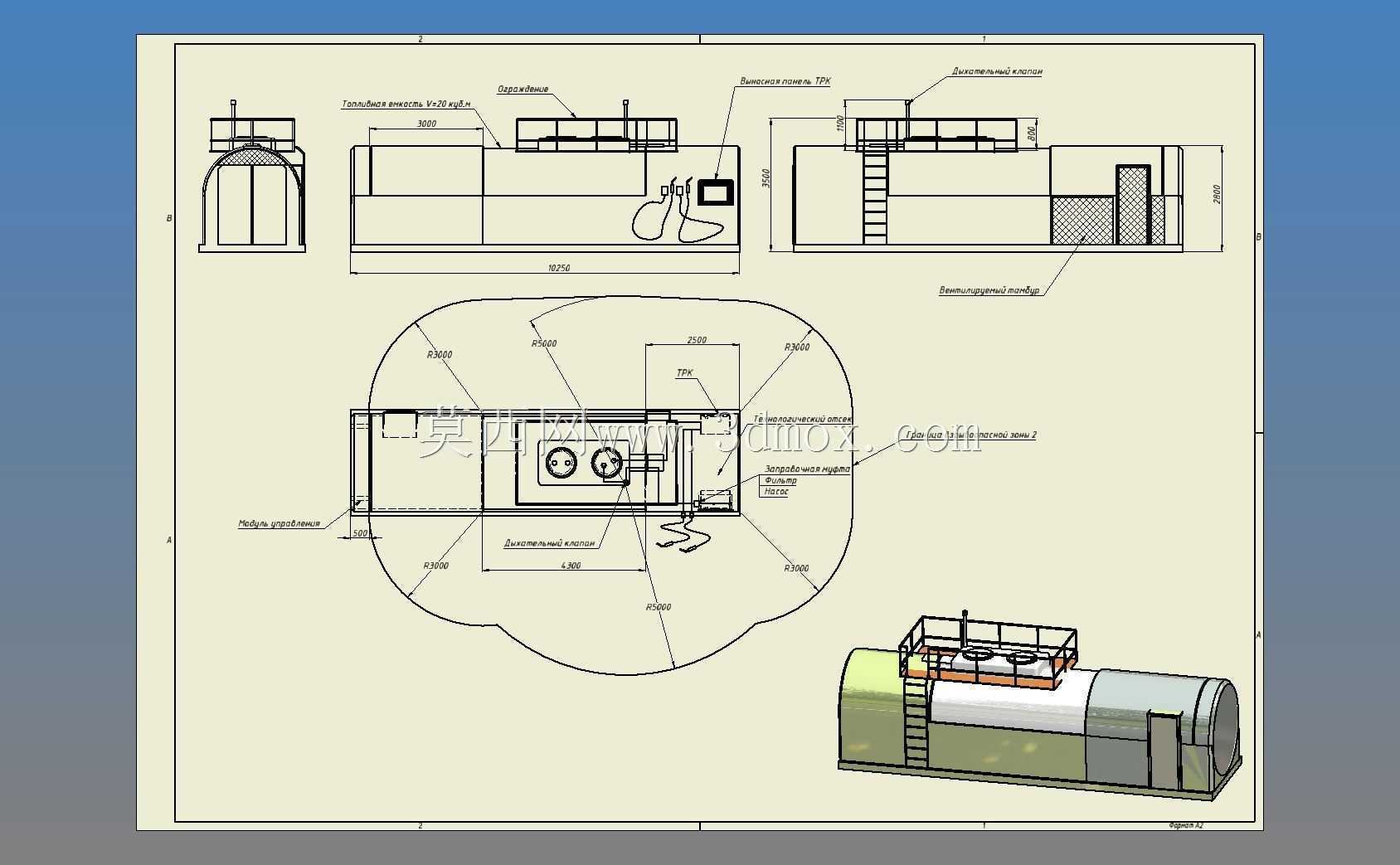

　　油路管线排布空间与紧急切断装置安装位，所有管线接口均设置在舱内靠近舱门的位置，方便现场接线与后期维护操作，不需要拆解罐体外部结构即可完成常规检修作业。顶部作业平台采用花纹防滑钢板铺设，周边设置1.2米高的安全防护栏杆，栏杆底部设置10厘米高的挡脚板，防止工具从平台滑落，平台与地面之间设置直爬梯，爬梯踏步采用防滑圆钢制作，爬梯与罐体之间采用螺栓连接，运输时可快速拆卸减少整体运输尺寸。设计过程中首先确定的是安装边界条件，整体设备宽度控制在2.5米以内，长度控制在6米以内，高度控制在3.2米以内，完全满足普通货运车辆的道路运输限界要求，不需要办理超限运输审批即可完成转场运输，设备底部设置整体式橇座，橇座上预留标准叉车孔与吊装吊耳，

　　现场部署时不需要额外制作混凝土基础，只需要将场地平整压实后，直接通过叉车或吊车将设备放置在硬化地面上，接好静电接地装置与防雷设施后即可投入使用，整个部署过程不超过4小时，完全适配临时作业点快速启用的需求。在安全结构设计上，储油舱与操作舱之间采用防火防爆隔墙完全分隔，隔墙上不设置任何连通开孔，所有穿过隔墙的油路管线均采用防爆密封件做密封处理，顶部平台预留通气管接口、油气回收装置安装位与液位仪安装位，通气管出口设置阻火透气帽，位置高出平台顶面2米，避免油气在平台区域积聚。罐体表面采用防静电防腐涂层处理，涂层厚度不低于200微米，可适应户外露天环境下的日晒雨淋，不会出现短时间内涂层脱落、罐体锈蚀的问题。考虑到实际使用过程中的运维需求，

　　操作舱内部预留了消防器材放置位，可配置两具8公斤干粉灭火器与灭火毯，舱门设置防盗锁具，非授权人员无法进入操作舱接触油路设施，罐体侧面设置的液位计接口可直接外接磁翻板液位计，运维人员在地面即可观察罐内燃油储量，不需要攀爬至顶部平台即可完成日常巡检。在结构细节处理上，所有外露的钢结构棱角均做倒圆角处理，避免安装与运维过程中划伤作业人员，爬梯与平台的连接位置设置加强筋板，可承受至少100公斤的集中荷载，满足运维人员携带工具上下的承重要求，橇座底部设置橡胶减震垫，可减少设备运行过程中加油机震动传递至地面，同时避免罐体与地面直接接触产生电化学腐蚀。不同于固定加油站的分体式建设模式，这种集成式小型加油装置将所有功能模块整合在一个橇体上，既减少了现场施工的工作量，也降低了分散安装带来的密封失效、管线泄漏风险，所有结构在工厂内即可完成预制与试压检验，运抵现场后只需要完成外接电源与加油枪的连接即可投入使用，特别适合使用周期在3个月到3年之间的临时作业场景，当作业点完成施工任务后，可将设备内剩余燃油抽出，整体吊装转运至下一个作业点重复使用，相比传统的临时加油点设置方式，整体安全等级更高，部署与转场的综合成本更低。
