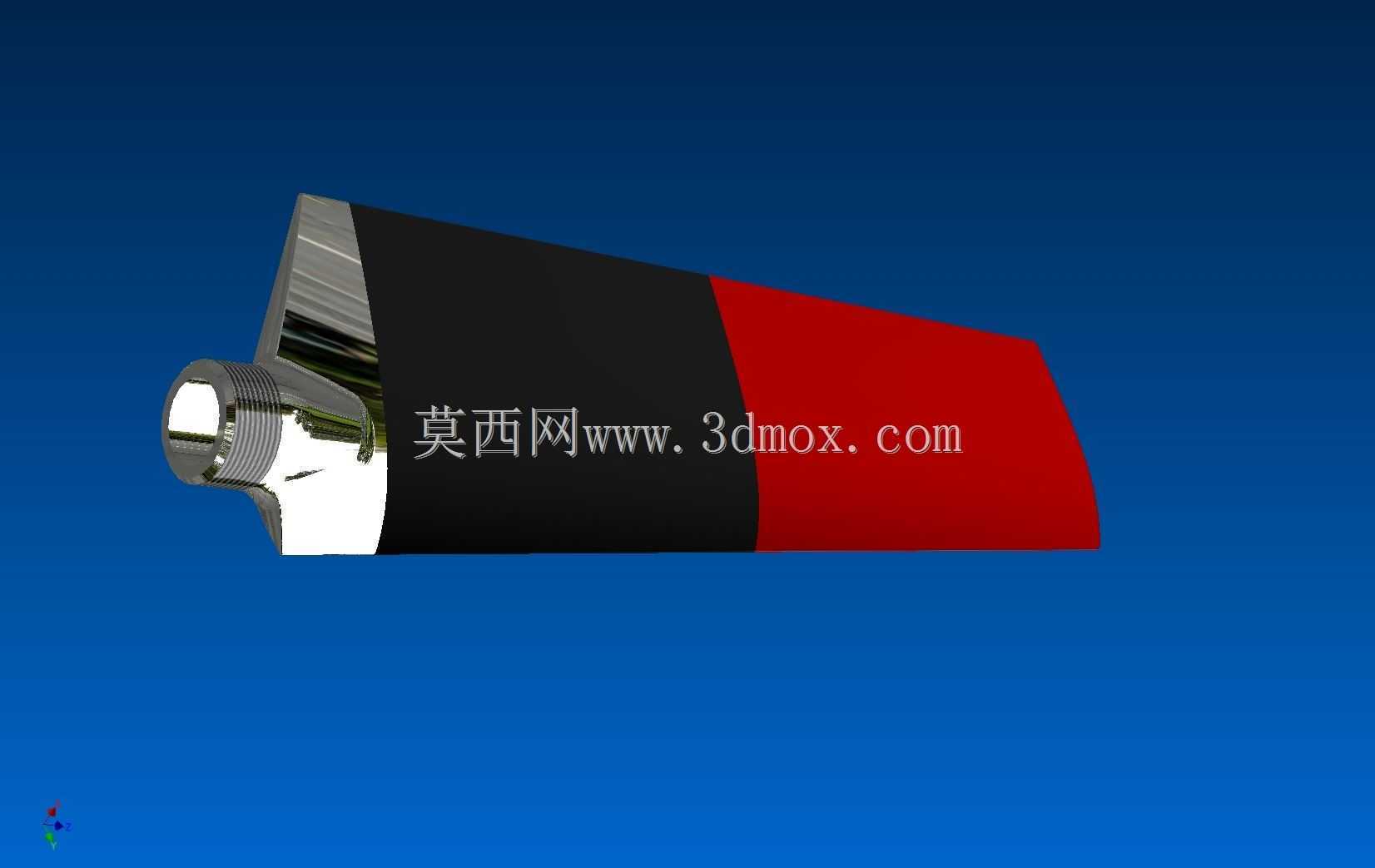

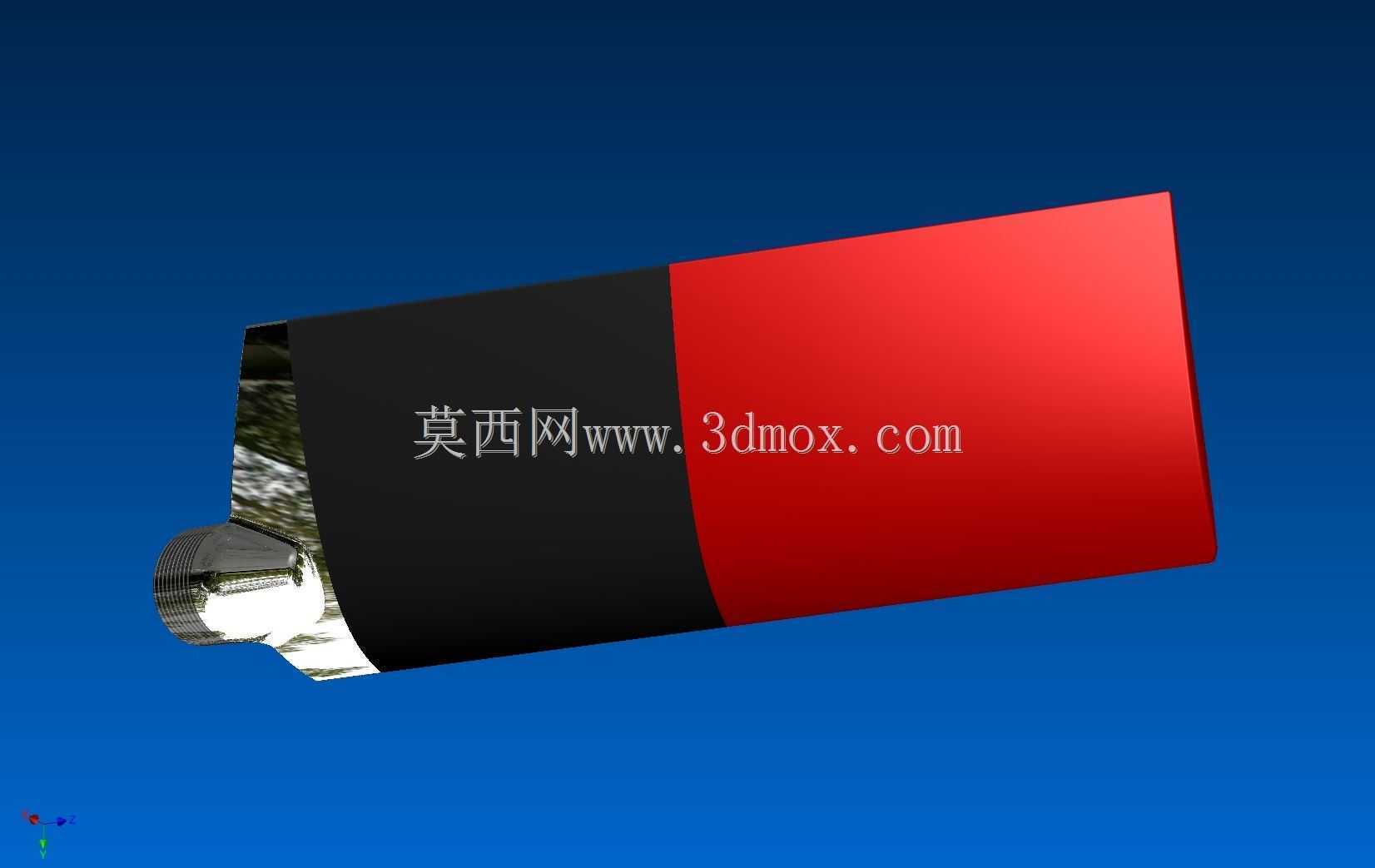

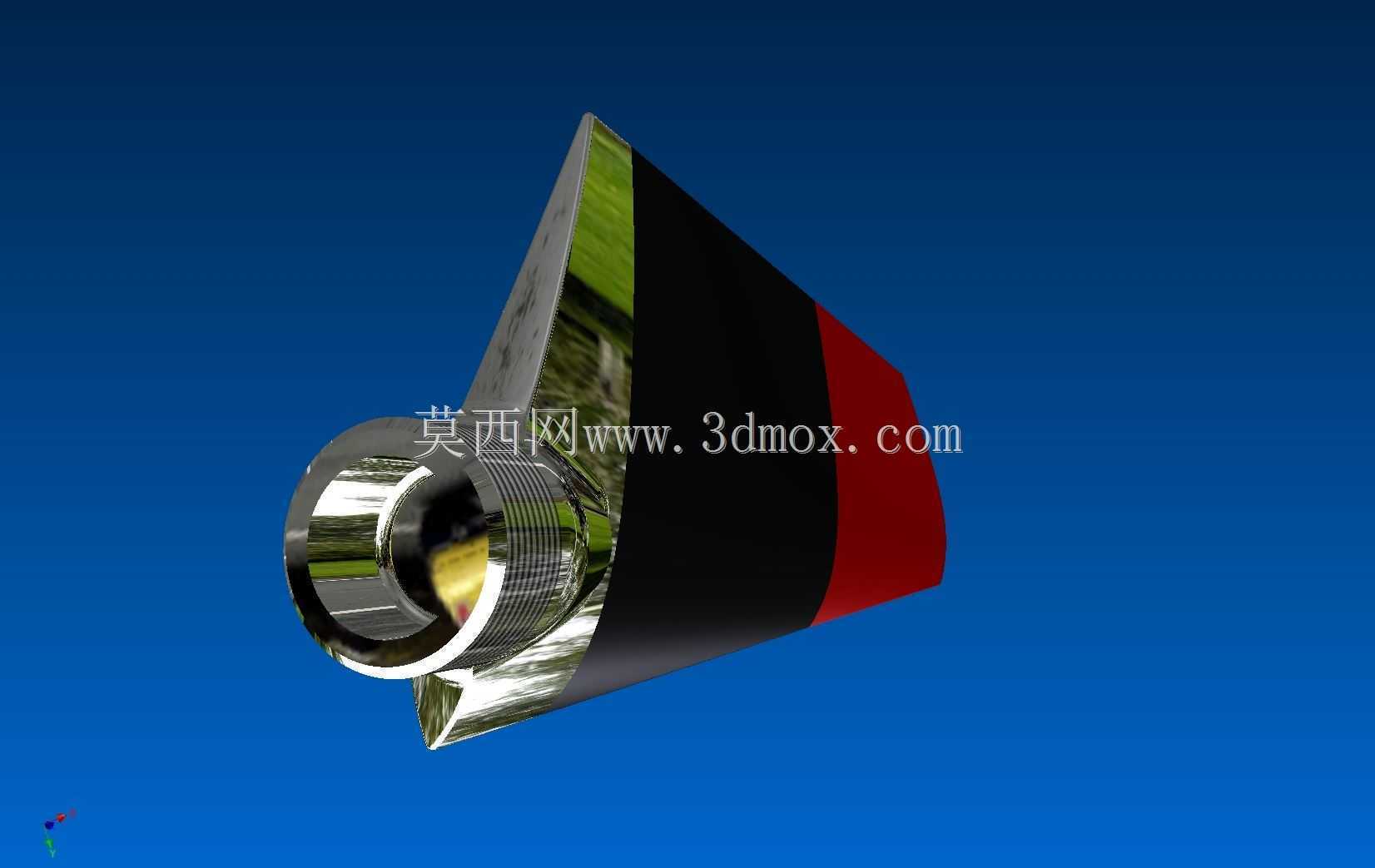

带扭曲结构的艺术刃具造型设计

　　做了快十年机械结构设计，见过太多纯功能导向的工业零件，第一次碰到这种把结构特性和艺术表达揉到一起的扭曲刃具造型，第一反应不是花架子，而是能摸到设计里藏的工程逻辑。先从实际应用场景说，这类带连续扭曲曲面的刃部结构，最早的工程化应用其实在农业喷洒设备的导流切割组件上——很多人不知道，三轮作业机具上搭载的喷杆系统，在喷施液态肥或者低浓度农药的时候，出液口如果没有带旋切结构的扰流刃，高压喷出的液束很容易聚成粗水柱，落下来在作物叶面上形成径流，真正附着的药量不到三成，还容易局部烧叶。这个扭曲结构的核心作用，就是让高速通过的液流在曲面导向下形成螺旋剪切流，把连续液束打散成均匀的细雾滴，同时刃口的连续扭曲面还能切割掉药液里偶尔混有的未溶药渣或者管路脱落的细碎杂质，避免喷孔堵塞，这也是为什么这个造型看起来有艺术感，实则每一段曲面的扭转角度都卡着流体力学的计算边界。

　　再聊设计思路，做这个结构的时候，最先定的不是外形，是安装端的接口尺寸——毕竟要适配现有三轮机具的喷杆安装位，不能为了造型改现有设备的安装基准。安装端采用的是标准外螺纹连接结构，螺纹公称直径匹配常规喷杆的内螺纹接口，安装端面预留了密封垫圈的贴合槽，拧紧之后不需要额外打密封胶就能承受1.2MPa的工作液压，不会出现漏液的问题。从安装端面往刃部延伸的过程中，结构的截面从圆形的连接段，平滑过渡到带刃口的异形截面，整个扭转角度控制在120度到150度之间，这个角度不是随便定的：扭转角度太小，液流通过的时候获得的周向速度不够，打散雾滴的效果差；扭转角度太大，液流的沿程阻力会陡增，同样泵压下的喷幅会缩小30%以上，反而影响作业效率。

　　外形尺寸上，整个构件的总长度控制在120mm以内，最大外径不超过45mm，这个尺寸边界是反复核对过的：三轮作业机具的喷杆离地高度一般在500mm到800mm之间，作业的时候难免会碰到作物的茎秆或者田埂边的杂草，如果构件太长或者外径太大，很容易挂扯作物，甚至碰到硬物把喷杆撞变形。扭曲刃部的壁厚做了梯度设计，靠近安装端的位置壁厚3mm，保证连接强度，不会因为机具作业时的振动出现断裂；往刃口方向壁厚逐渐减薄到0.8mm，既保证刃口的切割扰流效果，又不会因为壁厚太脆在碰到小石子的时候崩口。表面处理上，刃部的抛光粗糙度要达到Ra0.8以下，不然药液里的杂质容易挂在曲面的凹痕里，时间长了结垢会改变曲面的导流角度，影响雾化效果；连接段的螺纹部分做了钝化处理，避免安装的时候刮坏密封件。

　　很多人看到这种带艺术感的扭曲造型，会觉得是为了好看做的装饰件，其实在工程设计里，所有的曲面扭转都是服务于功能的。比如这个扭曲面的导程，是按照常用喷施作业的泵压0.3MPa到0.8MPa区间计算的，在这个压力范围内，液流通过扭曲刃之后的雾滴粒径集中在100μm到300μm之间，这个粒径范围的雾滴既能在作物叶面形成均匀的附着层，又不会因为太细被田间的风刮走，飘移到相邻的地块造成药害。另外，扭曲结构的刃口不是锋利的切削刃，而是做了R0.2的圆角钝化，这也是从实际作业场景考虑的：田间安装维护的时候，操作人员徒手拧装这个构件不会被割伤，同时圆角刃口对液流的剪切效果反而比锋利刃口更稳定，锋利刃口在使用一段时间之后磨损变钝，剪切效果下降很快，圆角刃口的磨损速率要低60%以上，整个构件的使用寿命能达到两个作业季以上。

　　从建模的角度说，这种连续变截面的扭曲结构，不能用简单的扫描加扭转命令一次成型，因为扫描扭转的时候很容易出现截面自交，尤其是靠近刃口的薄壁位置，曲面曲率变化太大，生成的实体容易出现壁厚不均的问题。实际建模的时候，要先把整个结构的引导线按扭转角度拆成三段，每一段单独做截面的放样，再把三段曲面缝合之后做实体加厚，加厚的时候要注意壁厚的梯度变化，不能直接用等厚加厚命令，不然靠近安装端的位置强度不够，刃口位置又会太厚重。安装边界的校核也很重要，螺纹连接段的有效啮合长度要达到8mm以上，才能保证在振动工况下不会松脱，安装的时候配合弹簧垫圈，就算是在颠簸的田块里长时间作业，也不会出现构件脱落的问题。另外，整个构件的重心要落在安装螺纹的轴线上，不然高速液流通过的时候会产生偏心振动，时间长了会导致喷杆的固定螺栓松动，这也是为什么扭曲结构的截面是对称设计的，虽然看起来是扭转的，但是整个结构相对于安装轴线是动平衡的，作业的时候不会产生额外的振动载荷。
